Oct. 2009 Rev. 1. 7
BCD Semiconductor Manufacturing Limited
Data Sheet
MULTIPLE RS-232 DRIVERS AND RECEIVERS AZ75232

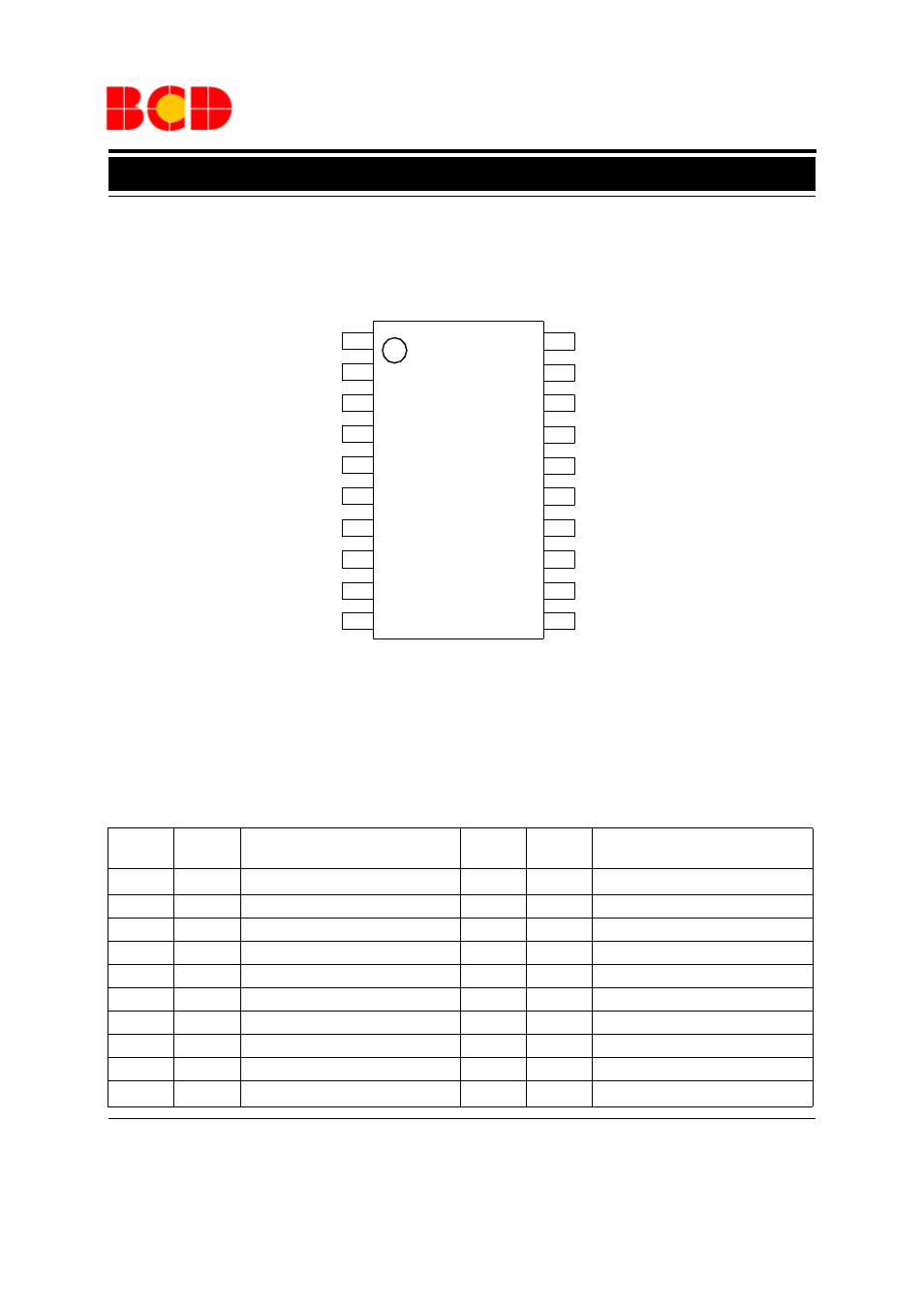

Figure 2. Pin Configuration of AZ75232 (Top View)
Pin Description
Pin
Number
Pin
Name
Function
Pin
Number
Pin
Name
Function
1
V
DD
Positive Supply Voltage for Driver
11
GND
Ground
2
RA1
Receiver Input
12
RY5
Receiver Output
3
RA2
Receiver Input
13
DA3
Driver Input
4
RA3
Receiver Input
14
RY4
Receiver Output
5
DY1
Driver Output
15
DA2
Driver Input
6
DY2
Driver Output
16
DA1
Driver Input
7
RA4
Receiver Input
17
RY3
Receiver Output
8
DY3
Driver Output
18
RY2
Receiver Output
9
RA5
Receiver Input
19
RY1
Receiver Output
10
V
SS
Negative Supply Voltage for Driver
20
V
CC
Supply Voltage for Receiver
M/GS/G Package
(SOIC-20/SSOP-20/TSSOP-20)
Pin Configuration
1
2
3
4
5
6
7
8
9
10
20
19
18
17
16
15
14
13
12
11
V
DD
RA1
RA2
RA3
DY3
RA4
DY2
DY1
RA5
V
SS
V
CC
RY5
DA3
RY4
DA2
DA1
RY3
RY2
RY1
GND
