HIGH SENSITIVITY HALL EFFECT LATCH
AH3761 Rev. 1
3 of 9
SEPTEMBER 2009
©
Diodes Incorporated

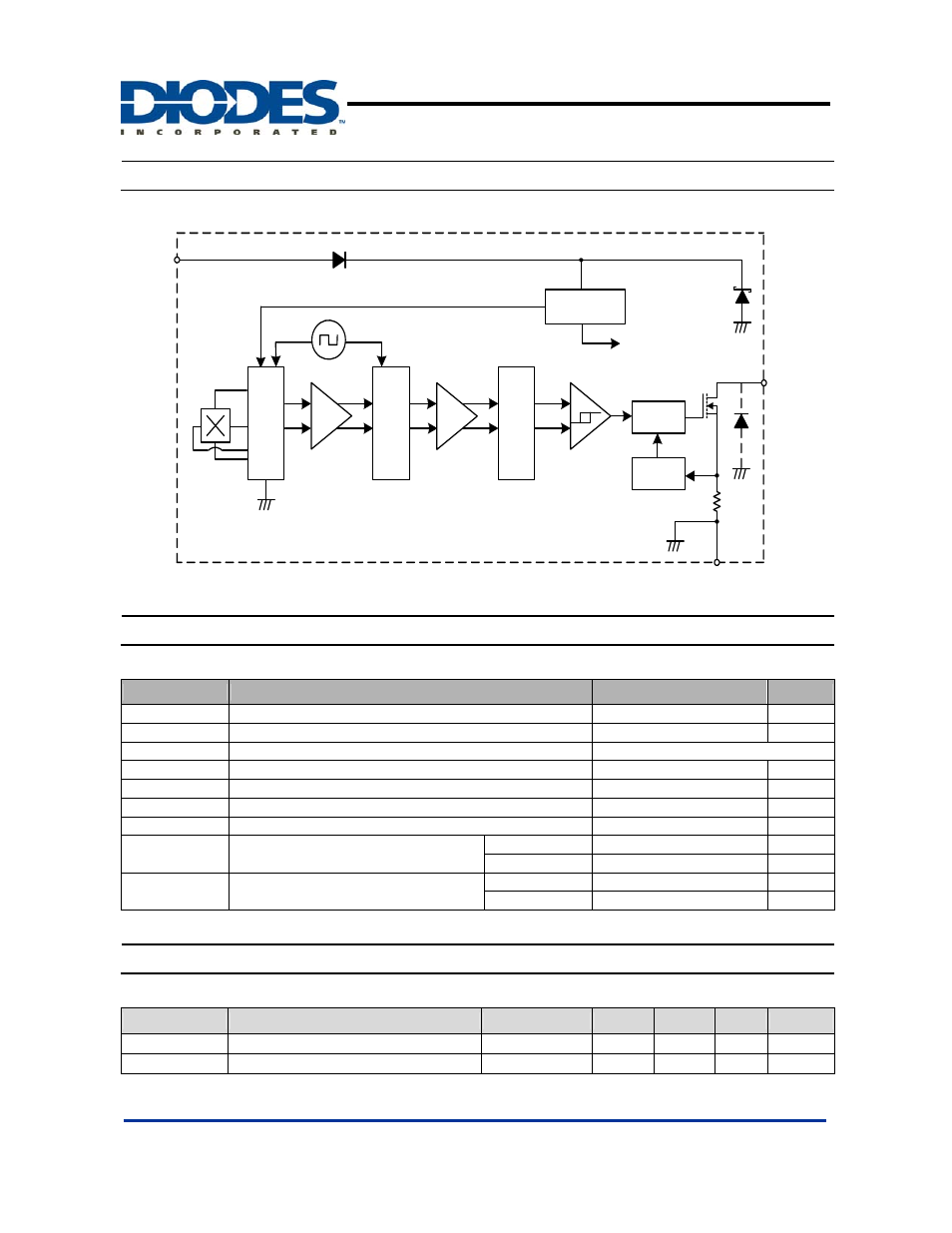

Block Diagram
Control
Current
Limit
Sample
a
n
d
Ho
ld
Lo
w-Pa
ss F
ilt
er
Amp
Amp
Power switch
To All Subcircuits
VOUT
Vdd
GND
Dy
na
mi
c
Offs
e
t
Ca
ncellation
Absolute Maximum Ratings
(at T
A
= 25
o
C)
Symbol
Characteristics
Values
Unit
Vdd Supply
Voltage
30
V
Vrdd
Reverse Battery Voltage
-30
V
B Magnetic
Flux
Density
Unlimited
V
DS
Output
OFF
Voltage
30
V
I
O(peak)
Output “On” Current (Peak)
100
mA
T
ST
Storage Temperature Range
-65~+150
°C
T
J(MAX)
Maximum
Junction
Temperature
150
°C
P
D
Package Power Dissipation
SIP3 550
mW
SC59 230
mW
θ
JC
Thermal Resistance Junction to case
SIP3 227
°C/W
SC59 543
°C/W
Recommended Operating Conditions
Symbol
Characteristic
Conditions
Min
Typ.
Max
Unit
Vdd Supply
Voltage
Operating
3 24 28 V
T
A
Operating Ambient Temperature
Operating
-40
-
125
°C
