Zxmc6a09dn8, Complementary 60v enhancement mode mosfet

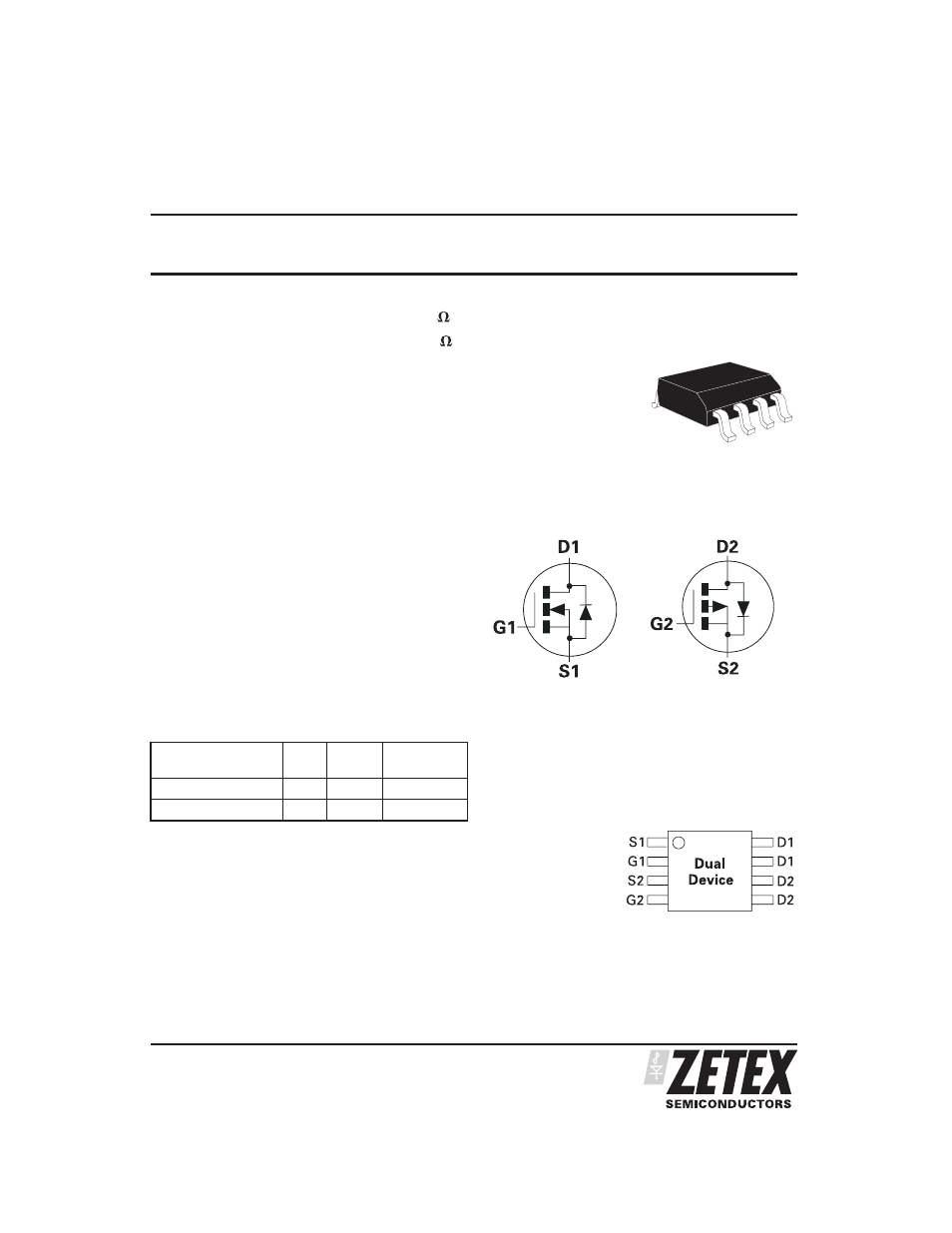

background image

SUMMARY
N-Channel V

(BR)DSS

= 60V; R

DS(ON)

= 0.045 ; I

D

= 5.1A

P-Channel V

(BR)DSS

= -60V; R

DS(ON)

= 0.055 ; I

D

= -4.8A

DESCRIPTION

This new generation of trench MOSFETs from Zetex utilizes a unique structure
that combines the benefits of low on-resistance with fast switching speed. This
makes them ideal for high efficiency, low voltage, power management
applications.

FEATURES

Low on-resistance

Fast switching speed

Low threshold

Low gate drive

Low profile SOIC package

APPLICATIONS

Motor drive

LCD backlighting

DEVICE MARKING

ZXMC
6A09

ZXMC6A09DN8

ISSUE 4 - MAY 2005

1

COMPLEMENTARY 60V ENHANCEMENT MODE MOSFET

DEVICE

REEL

TAPE

WIDTH

QUANTITY

PER REEL

ZXMC6A09DN8TA

7

’‘

12mm

500 units

ZXMC6A09DN8TC

13’‘

12mm

2500 units

ORDERING INFORMATION

Q2 = P-CHANNEL

Q1 = N-CHANNEL

SO8

Top view

PINOUT
