Zxmp4a16g, 40v p-channel enhancement mode mosfet

background image

S E M I C O N D U C T O R S

SUMMARY
V

(BR)DSS

= -40V: R

DS(on)

= 0.060 : I

D

= -6.4A

DESCRIPTION

This new generation of Trench MOSFETs from Zetex utilizes a unique structure
that combines the benefits of low on-resistance with fast switching speed. This
makes them ideal for high efficiency, low voltage, power management
applications.

FEATURES

·

Low on-resistance

·

Fast switching speed

·

Low threshold

·

Low gate drive

·

SOT223 package

APPLICATIONS

·

DC-DC Converters

·

Disconnect switches

·

Audio output stages

·

Motor Control

DEVICE MARKING

·

ZXMP

4A16

ZXMP4A16G

1

40V P-CHANNEL ENHANCEMENT MODE MOSFET

ISSUE 4 - JULY 2003

DEVICE

REEL

SIZE

TAPE

WIDTH

QUANTITY

PER REEL

ZXMP4A16GTA

7”

12mm

1000 units

ZXMP4A16GTC

13”

12mm

4000 units

ORDERING INFORMATION

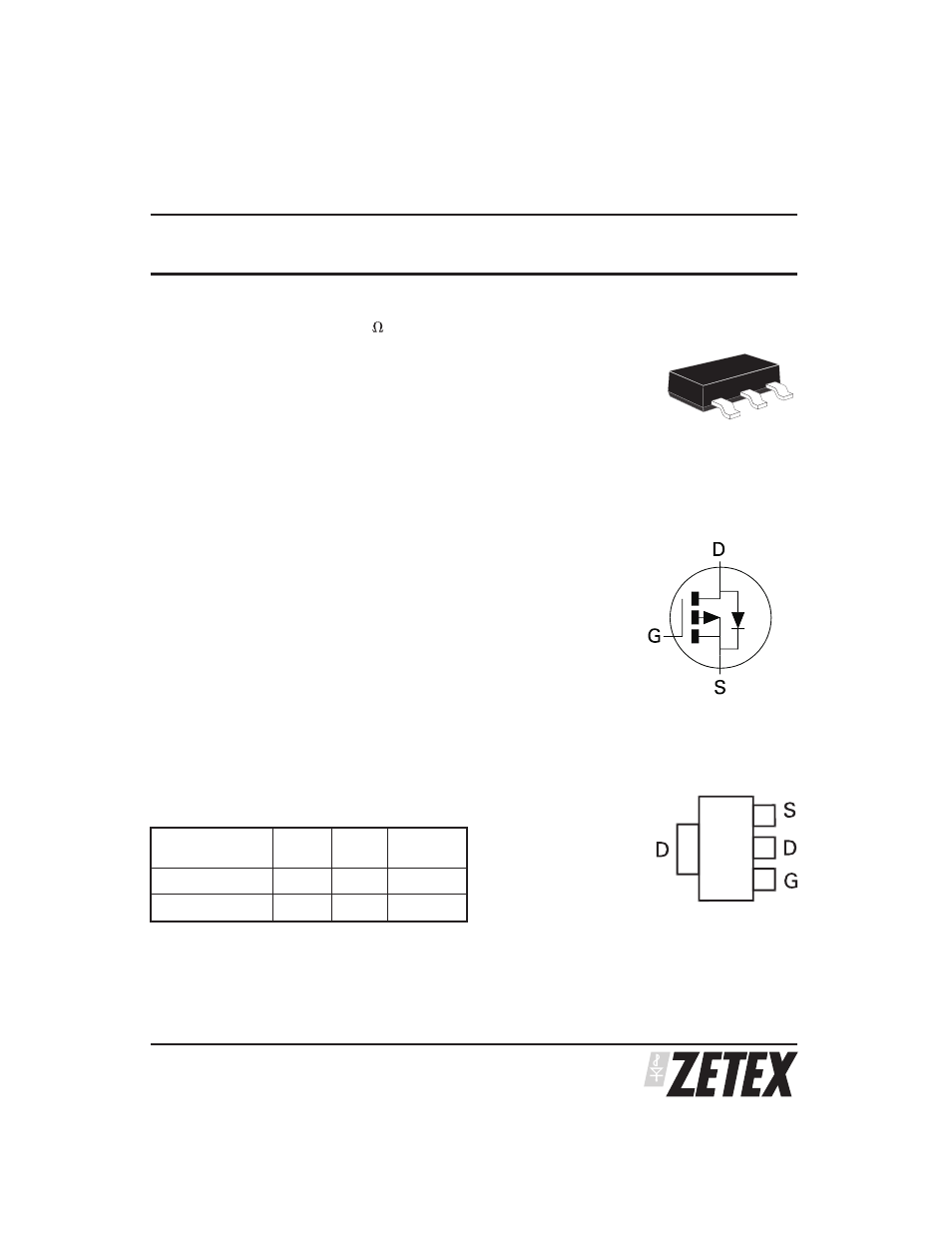

Top View

PINOUT

SOT223
