ZX5T955Z.
Issue 2 - June 2008 6 www.zetex.com
© Zetex Semiconductors Ltd 2008

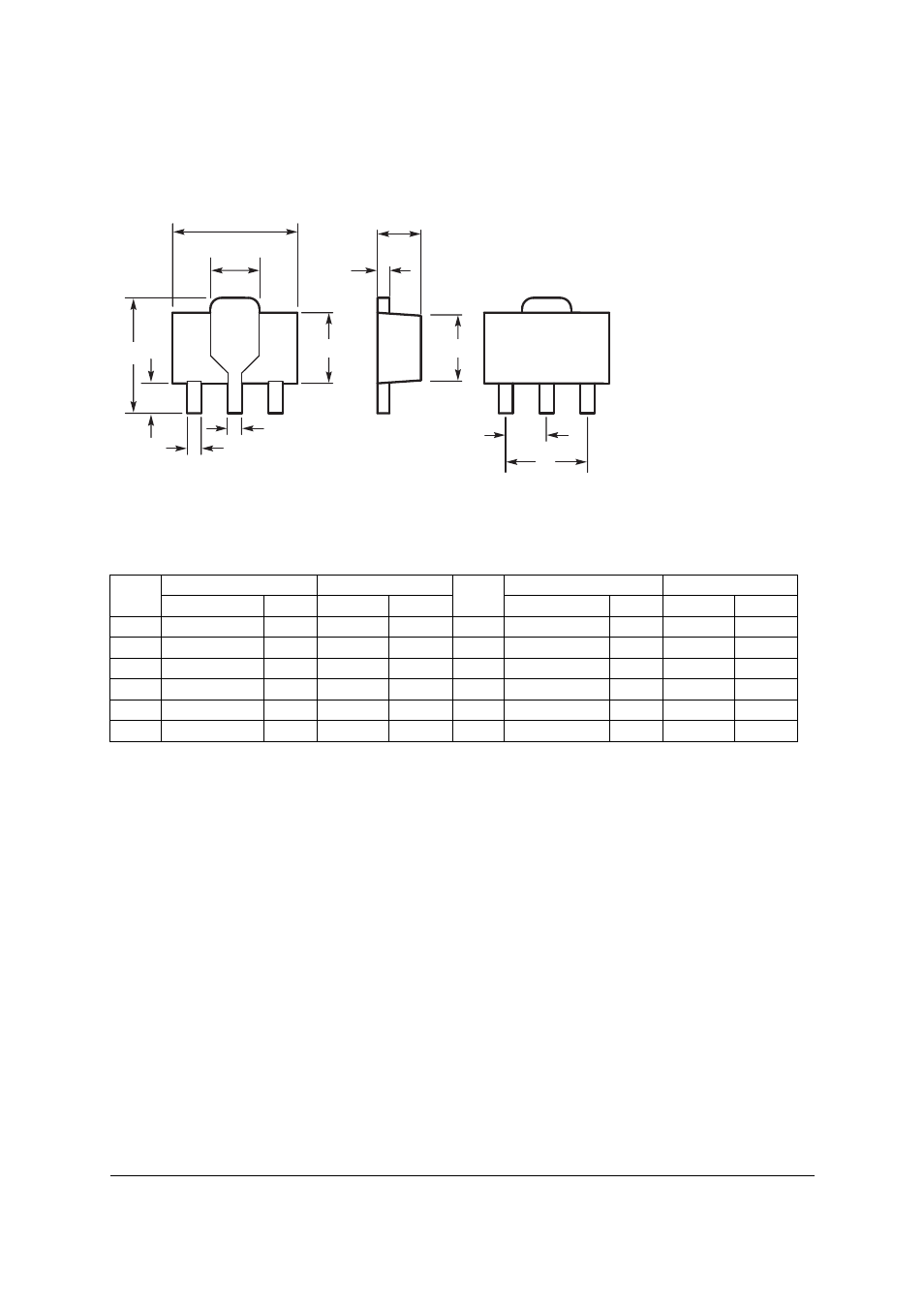

Package Outline
DIM Millimeters Inches DIM Millimeters Inches
Min Max Min Max Min Max Min Max
A 1.40 1.60 0.550 0.630 e 1.40 1.50 0.055 0.059
b 0.38 0.48 0.015 0.019 E 3.75 4.25 0.150 0.167
b1 - 0.53 - 0.021 E1 - 2.60 - 0.102
b2 1.50 1.80 0.060 0.071 G 2.90 3.00 0.114 0.118
c 0.28 0.44 0.011 0.017 H 2.60 2.85 0.102 0.112
D 4.40 4.60 0.173 0.181 - - - - -
D1
D A
C
B1
L
E
H
E1
B
e
e1
