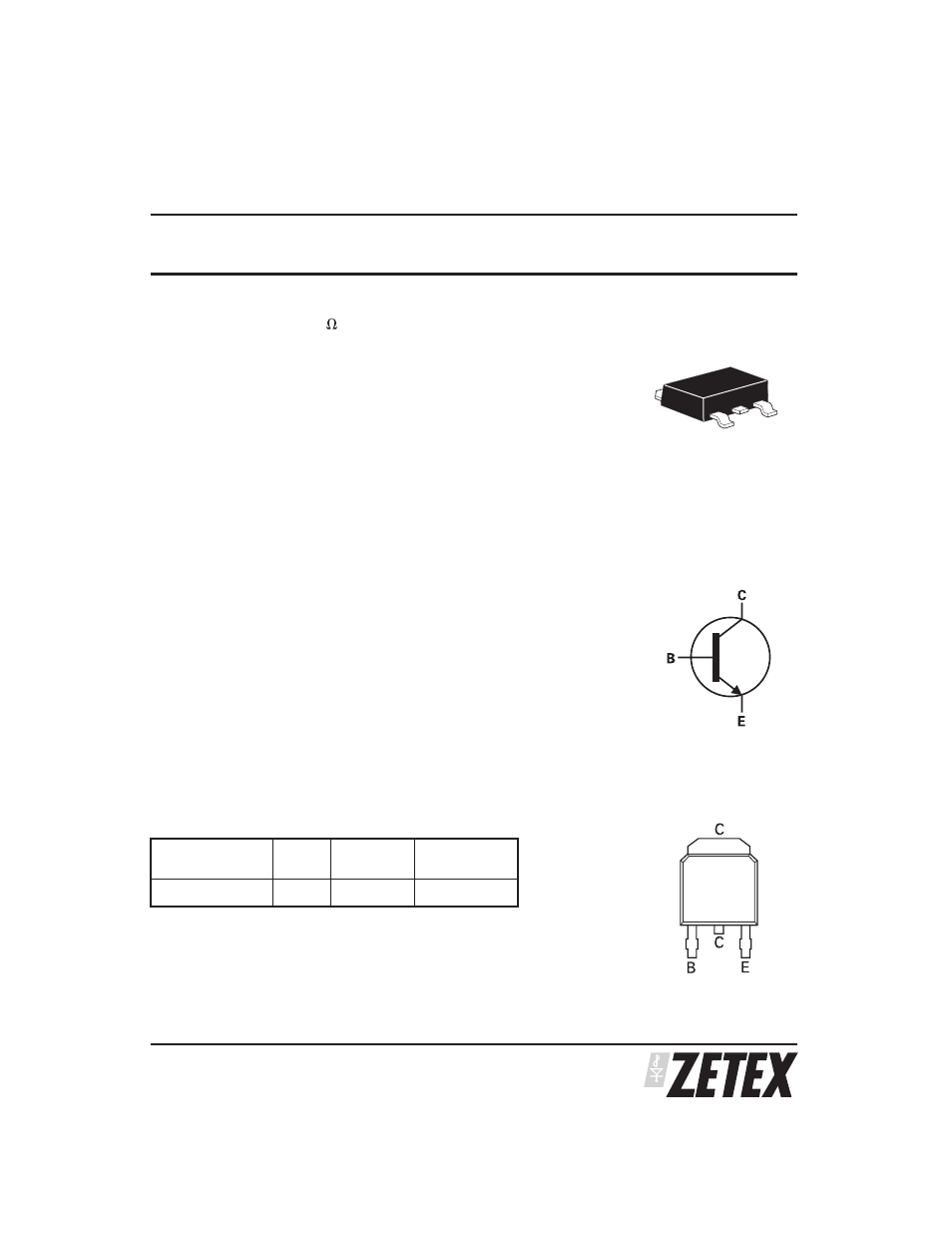

Diodes ZXT849K User Manual
Zxt849k, 30v npn low saturation transistor in d-pak

1
S E M I C O N D U C T O R S
SUMMARY
BV
CEO
= 30V : R
SAT
= 33m
typical; I
C
= 7A
DESCRIPTION
Packaged in the D-Pak outline this high current high performance 30V NPN
transistor offers low on state losses making it ideal for use in DC-DC circuits
and various driving and power management functions.
FEATURES
•
7 amps continuous current
•
Up to 20 amps peak current
•
Low equivalent on resistance
•
Low saturation voltages
•
Excellent h
FE
performance up to 20 amps
APPLICATIONS
•
DC - DC converters
•
DC - DC modules
•
Power switches
•
Motor control
•
Automotive circuits
DEVICE MARKING
•
ZXT849
ZXT849K
ISSUE 2 - DECEMBER 2003
30V NPN LOW SATURATION TRANSISTOR IN D-PAK
DEVICE
REEL
SIZE
TAPE
WIDTH
QUANTITY PER
REEL
ZXT849KTC
13”
16mm
2500 units/reel
ORDERING INFORMATION
PINOUT
TOP VIEW
DPAK
