Cache Vault Accessory Kit 快速安裝手冊

14

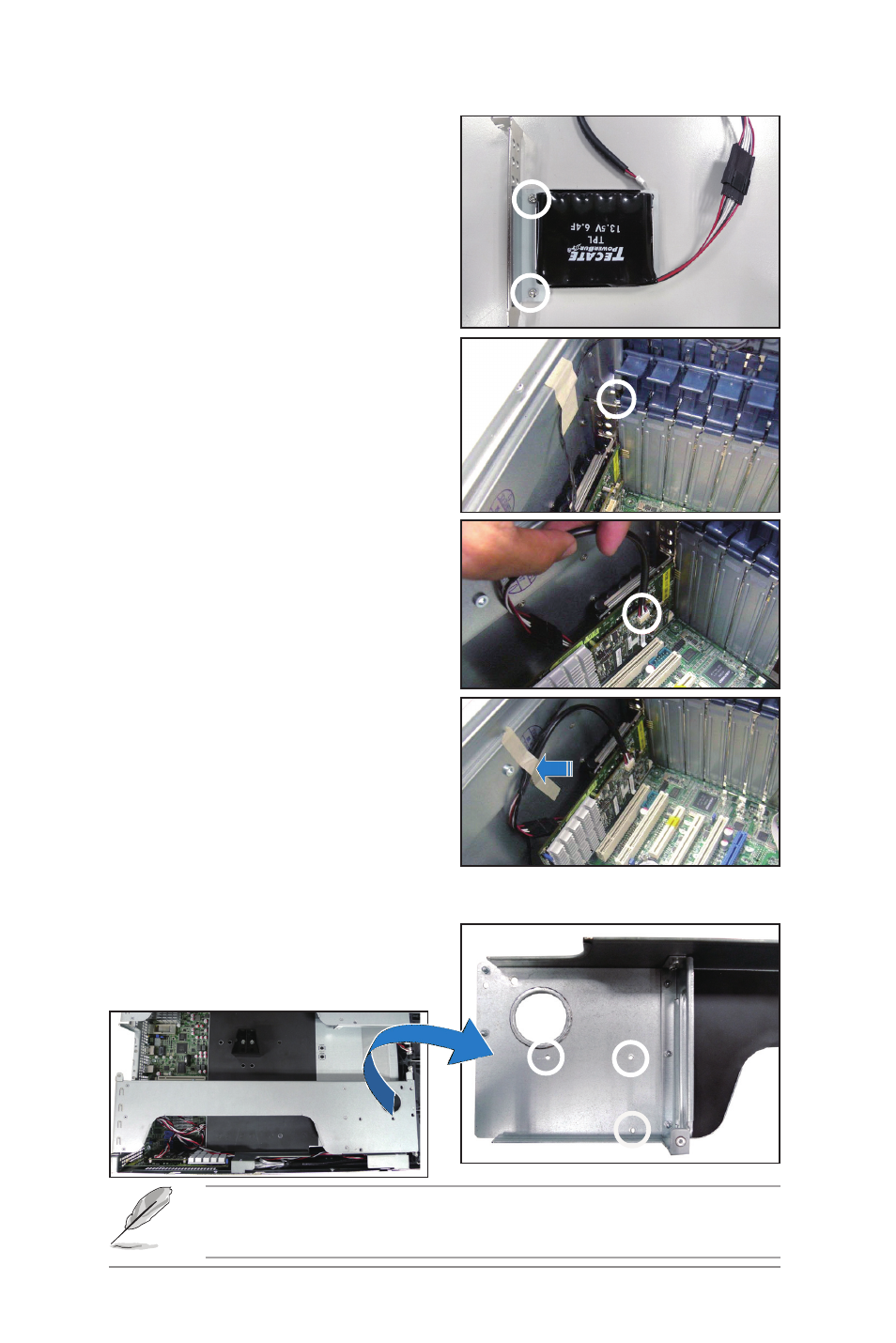

2. 取出已裝上 Cache Vault 電源模組鐵件

夾的支架,並於支架側邊鎖上全高擋
板(使用螺絲(3) 安裝)。

3. 裝上此支架至機殼內,並鎖上先前放

置一旁的螺絲,完成固定。

4. 將已裝好 Cache Vault 快閃記憶體模組

的 PIKE 2208卡裝入系統,並將 Cache
Vault 電源模組上的纜線連接至 Cache
Vault 快閃記憶體模組上的插座,如右
圖所圈處。

5. 最後,將纜線以醋酸膠帶連貼於底座

上,完成安裝。

安裝至 RS920-E7/RS8、RS926-E7/RS8 伺服器

1. 從系統中取出轉接卡,並放置於平坦

的桌面上,找到如右圖所示的三個螺
絲孔位。

若想要了解更多關於如何拆裝轉接卡的步驟,請參考伺服器系統使用手
冊上的說明。
