16

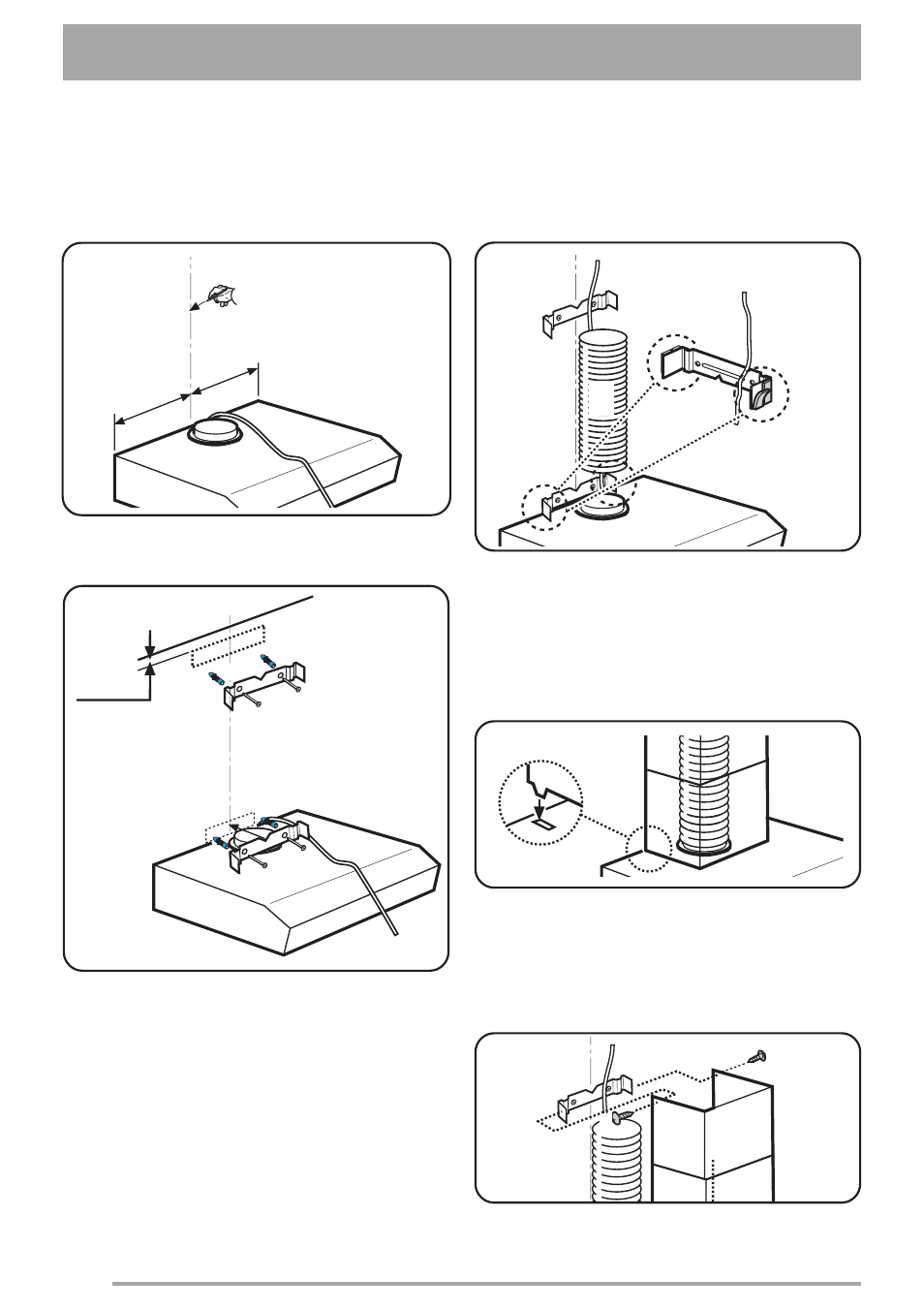

Installation der Kamine
1
=
=
• Verlängern Sie die vertikale Mittellinie bis zur
Decke (1).
2
2
÷ 3-4 mm
• Installieren Sie 2 Haltebügel des Kamins (2),
und zwar oben in einem Abstand von 3/4 mm
von der Decke und unten im Kontakt mit der
Dunstabzugshaube. Verwenden Sie pro
Haltebügel 2 Schrauben und 2 Dübel.
Benutzen Sie die Haltebügel selbst, um die
Bohrlöcher anzuzeichnen.
Das "v" auf jedem Haltebügel zeigt die
Mittellinie an, die Sie zuvor an der Wand
gezogen haben.
3
5
5
4
• Führen Sie, wenn notwendig, den elektrischen
Anschluss (3) und den Anschluss des
Abzugsrohrs (4) aus.
• Schneiden Sie die Dichtungen zu (4 Teile) und
setzen Sie sie seitlich am unteren Haltebügel
des Kamins ein (5).
• Setzen Sie die Kamine auf den unteren
Haltebügel und rasten Sie ihn ein; hierzu
müssen die unteren Laschen in die Schlitze in
der Dunstabzugshaube (6) eingesetzt
werden.
6
7
7
Achtung! Bevor Sie mit der Installation des Kamins beginnen, decken Sie die Dunstabzugshaube
mit einem Tuch ab, damit der herunterfallende Staub sie nicht beschädigen kann.
• Befestigen Sie den Kamin oben mit 2
Schrauben (7).
