Befestigung an der Wand

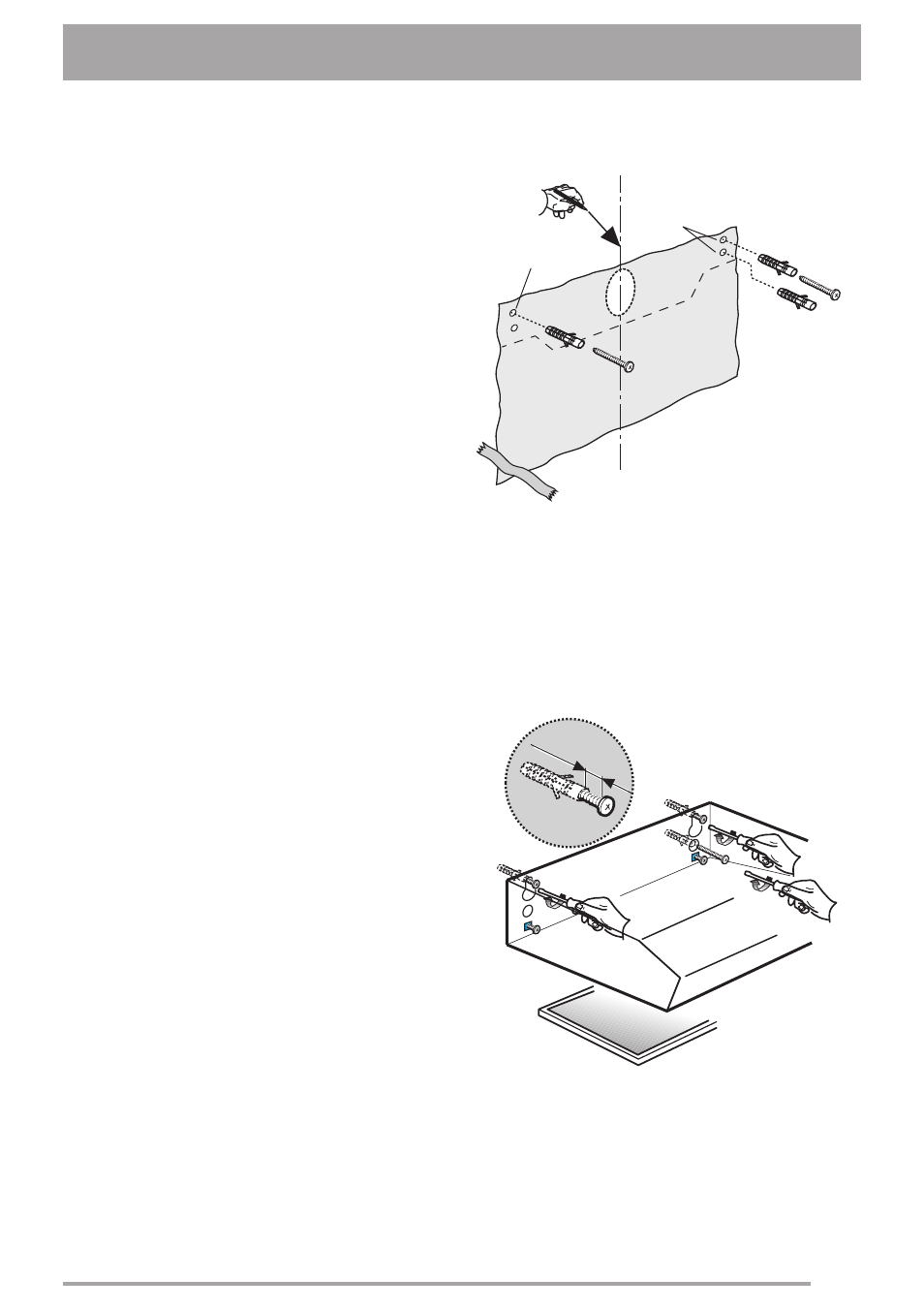

• Mittellinie an der Wand kennzeichnen, um das
Montageverfahren zu erleichtern (1).
Die Bohrschablone an der Wand befestigen
(2).
• Bohren Sie 4 Löcher in die Wand, wie auf der
Schablone (3a) angezeigt.
Nur für Abluftbetrieb:Falls die hintere
Abluftöffnung der Dunstabzugshaube benutzt
werden soll, in der Wand ein Loch zum
Durchführen des Abluftrohrs (3b) bohren.
• Setzen Sie 4 Dübel in die Bohrlöcher (4).
• Setzen Sie 2 Schrauben der Größe 5 x 45 in
die oberen Bohrlöcher (5), schrauben Sie sie
aber noch nicht komplett fest (6).
• Hängen Sie die Dunstabzugshaube an die
Schrauben.
• Justieren Sie das Gerät oben im rechten
Winkel zur Wand durch Drehen der beiden
Stützschrauben (7).
• Die Schrauben festziehen (8).
• Setzen Sie nun von der Innenseite der
Dunstabzugshaube die 2 weiteren Schrauben
in die unteren Bohrlöcher (9) und ziehen Sie
alle 4 Schrauben an (10).
