1 ASUS P5B Premium Series
Español

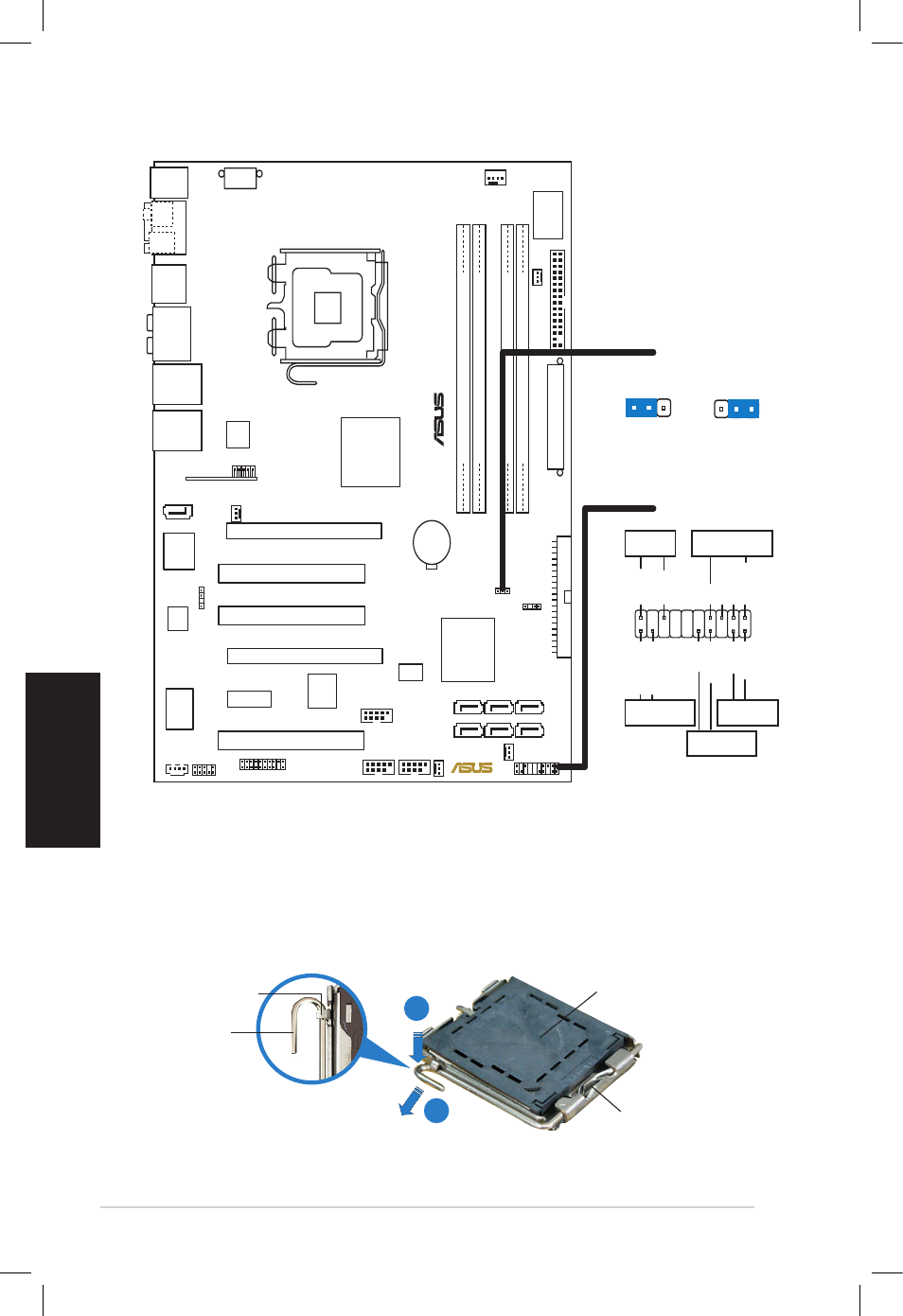

1. Distribución de la placa base
2. Instalación de la CPU
Siga estos pasos para instalar un procesador Intel ® en el paquete 775-land.
1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala
hacia la izquierda (B) hasta que se suelte de la pestaña de retención.
Pestaña de
retención
Palanca de
carga
Este lado de la caja cam
debería mirar hacia usted.
Tapa PnP
A
B B
PANEL
PB PREMIUM
®
AAFP
CHASSIS
CPU_FAN
DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module
)
CHA_FAN3
FLOPPY
Super
I/O
TSB43AB22A
CD
PCIEX1_1
PCIEX16_2
CLRTC
Intel ®
ICH8R
EA
TXPWR
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
Intel ®
P965
PCI1
USB56
LAN_USB12
PS/2KBMS
T: Mouse
B: Keyboard
LAN_USB34
AUDIO
PCIEX16_1
PCI2
PCI3
88E8001
CHA_FAN2
JMicron
JMB363
SPDIF_OUT
USB910_ASAP
LGA775 T: 1394
B: F_ESATA
CHA_FAN1
IE1394_2
SPDIF_O1
SPDIF_O2
COM1
SATA5
TPM
USB78
SATA2
SATA1
SATA6 SATA4
SATA3
EATX12V
SATA_RAID1
AD1988
88E8056
PWR_
FA
N
8Mb
BIOS
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
* Requires an ATX power supply.
PANEL
PLED-
PWR
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED- IDE_LED+
IDE_LED
PLED SPEAKER
