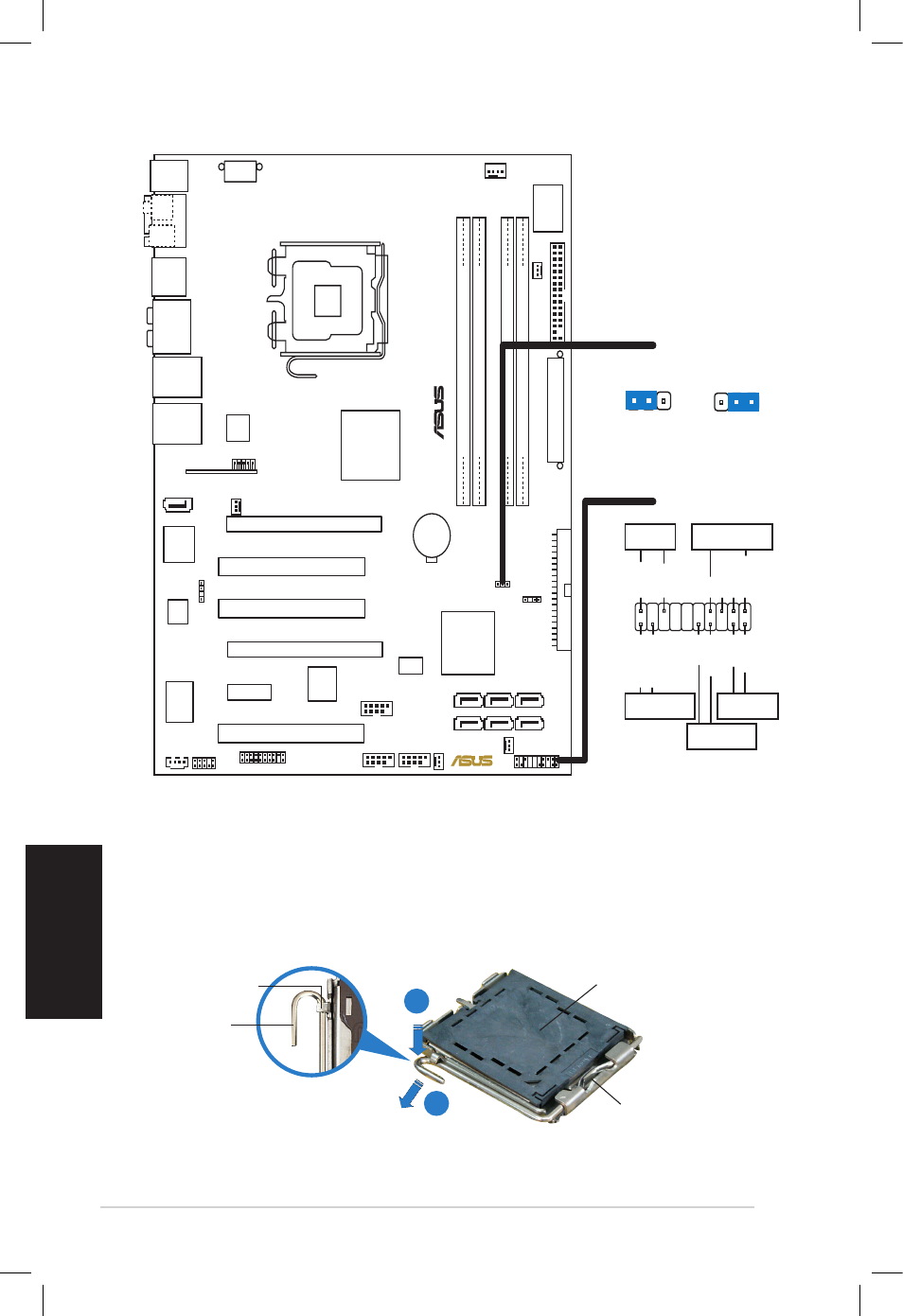

1. Schema plăcii de bază
2. Instalarea CPU
Urmaţi aceşti paşi pentru a instala un procesor Intel ® în pachetul 775-land.
1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi-o
către stânga (B), pănă când este eliberată din butonul de reţinere.
Buton de reţinere
Pârghie de
încărcaree
Această parte a carcasei
trebuie să fie orientată
către dumneavoastră.
Capac PnP
A
B B
PANEL
PB PREMIUM
®
AAFP
CHASSIS
CPU_FAN
DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module
)
CHA_FAN3
FLOPPY
Super
I/O
TSB43AB22A
CD
PCIEX1_1
PCIEX16_2
CLRTC
Intel ®
ICH8R
EA
TXPWR
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
Intel ®
P965
PCI1
USB56
LAN_USB12
PS/2KBMS
T: Mouse
B: Keyboard
LAN_USB34
AUDIO
PCIEX16_1
PCI2
PCI3
88E8001
CHA_FAN2
JMicron
JMB363
SPDIF_OUT
USB910_ASAP
LGA775 T: 1394
B: F_ESATA
CHA_FAN1
IE1394_2
SPDIF_O1
SPDIF_O2
COM1
SATA5
TPM
USB78
SATA2
SATA1
SATA6 SATA4
SATA3
EATX12V
SATA_RAID1
AD1988
88E8056
PWR_
FA
N
8Mb
BIOS
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
* Requires an ATX power supply.
PANEL
PLED-
PWR
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED- IDE_LED+
IDE_LED
PLED SPEAKER
