10 ASUS P5B Premium Series
Italiano

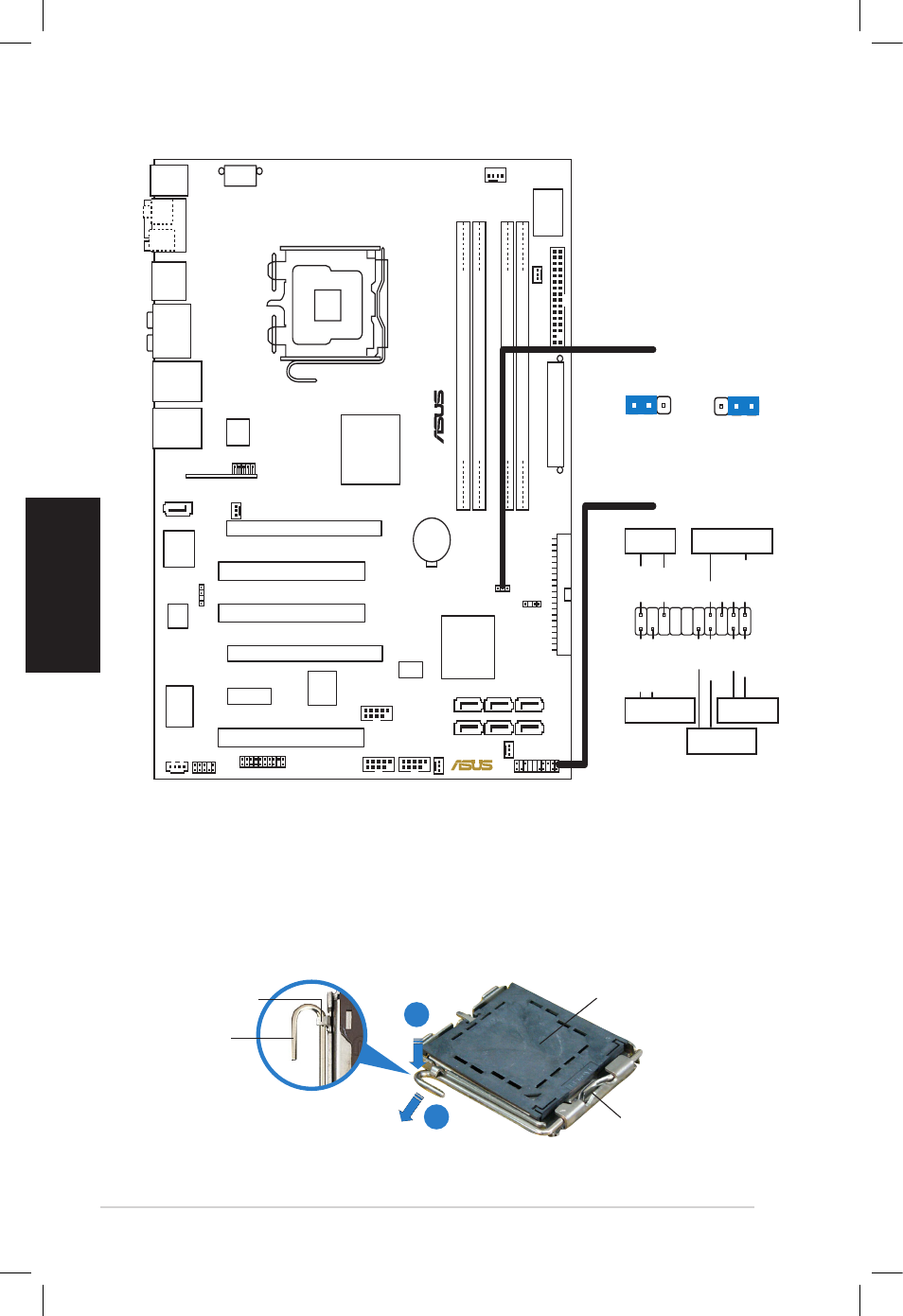

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle seguenti fasi per installare un processore Intel ® nel pacchetto
775.
1. Premere la levetta di carico con il pollice (A), poi spostarla e sinistra
(B) finché è liberata dalla linguetta di trattenimento.
Linguetta di
trattenimento
Levetta di
carico
Questo lato del modulo deve
essere rivolto verso sé stessi.
Copertura PnP
A
B B
PANEL
PB PREMIUM
®
AAFP
CHASSIS
CPU_FAN
DDR2 DIMM_B1 (64 bit,240-pin module) DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_A2 (64 bit,240-pin module) DDR2 DIMM_B2 (64 bit,240-pin module
)
CHA_FAN3
FLOPPY
Super
I/O
TSB43AB22A
CD
PCIEX1_1
PCIEX16_2
CLRTC
Intel ®
ICH8R
EA
TXPWR
PRI_IDE
CR2032 3V
Lithium Cell
CMOS Power
Intel ®
P965
PCI1
USB56
LAN_USB12
PS/2KBMS
T: Mouse
B: Keyboard
LAN_USB34
AUDIO
PCIEX16_1
PCI2
PCI3
88E8001
CHA_FAN2
JMicron
JMB363
SPDIF_OUT
USB910_ASAP
LGA775
T: 1394
B: F_ESATA
CHA_FAN1
IE1394_2
SPDIF_O1
SPDIF_O2
COM1
SATA5
TPM
USB78
SATA2
SATA1
SATA6 SATA4
SATA3
EATX12V
SATA_RAID1
AD1988
88E8056
PWR_
FA
N
8Mb
BIOS
CLRTC
Normal Clear RTC
(Default)
1 2 2 3
* Requires an ATX power supply.
PANEL
PLED-
PWR
+5V Speaker
Ground
RESET
Ground
Reset
Ground Ground
PWRSW
PLED+
IDE_LED- IDE_LED+
IDE_LED
PLED SPEAKER
