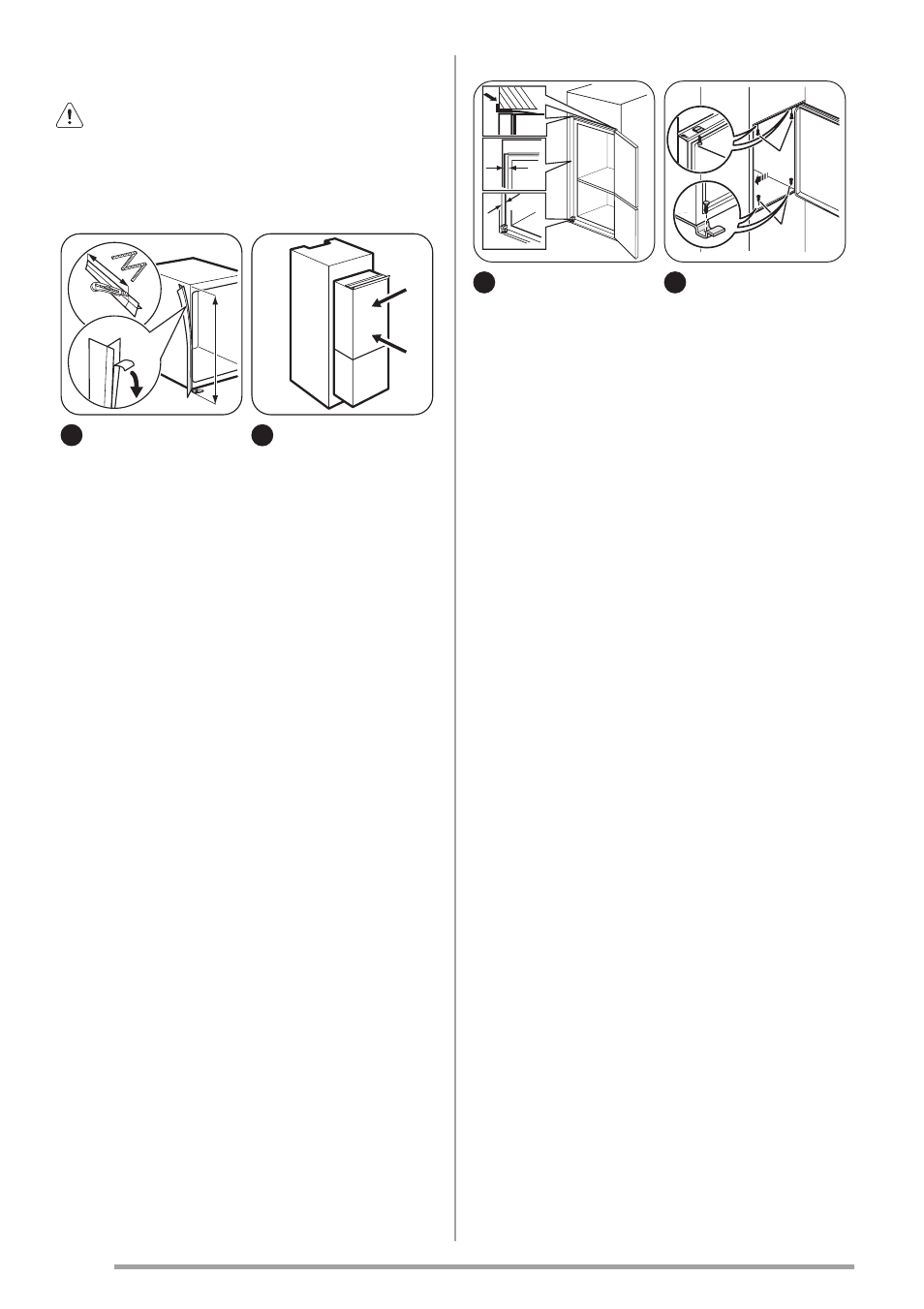

Montage des Geräts
Vorsicht! Achten Sie darauf, dass sich
das Netzkabel des Geräts frei bewegen
lässt.
Gehen Sie wie folgt vor:
x
x
1
Schneiden Sie bei
Bedarf den Dich-
tungsstreifen zu und
bringen Sie ihn, wie
in der Abbildung ge-
zeigt, am Gerät an.
1
2
2
Installieren Sie das
Gerät in der Einbauni-
sche.
Schieben Sie das
Gerät in Pfeilrichtung
(1), bis die obere Lü-
ckenblende am Kü-
chenmöbel anliegt.
Schieben Sie das
Gerät auf der den
Scharnieren gegen-
überliegenden Seite
in Pfeilrichtung (2) so
weit wie möglich ge-
gen die Seitenwand
des Küchenmöbels.
44mm
4mm
3
Richten Sie das
Gerät in der Nische
aus.
Vergewissern Sie
sich, dass der Ab-
stand zwischen dem
Gerät und der
Schrankvorderkante
44 mm beträgt.
Mit der unteren
Scharnierabdeckung
(im Beipack) können
Sie sicherstellen,
dass der Abstand
zwischen dem Gerät
und dem Küchenmö-
bel richtig ist.
Öffnen Sie die Tür.
Stecken Sie die unte-
re Scharnierabde-
ckung auf.
I
I
4
Sichern Sie das
Gerät mit 4 Schrau-
ben in der Nische.
