Page 13

G H

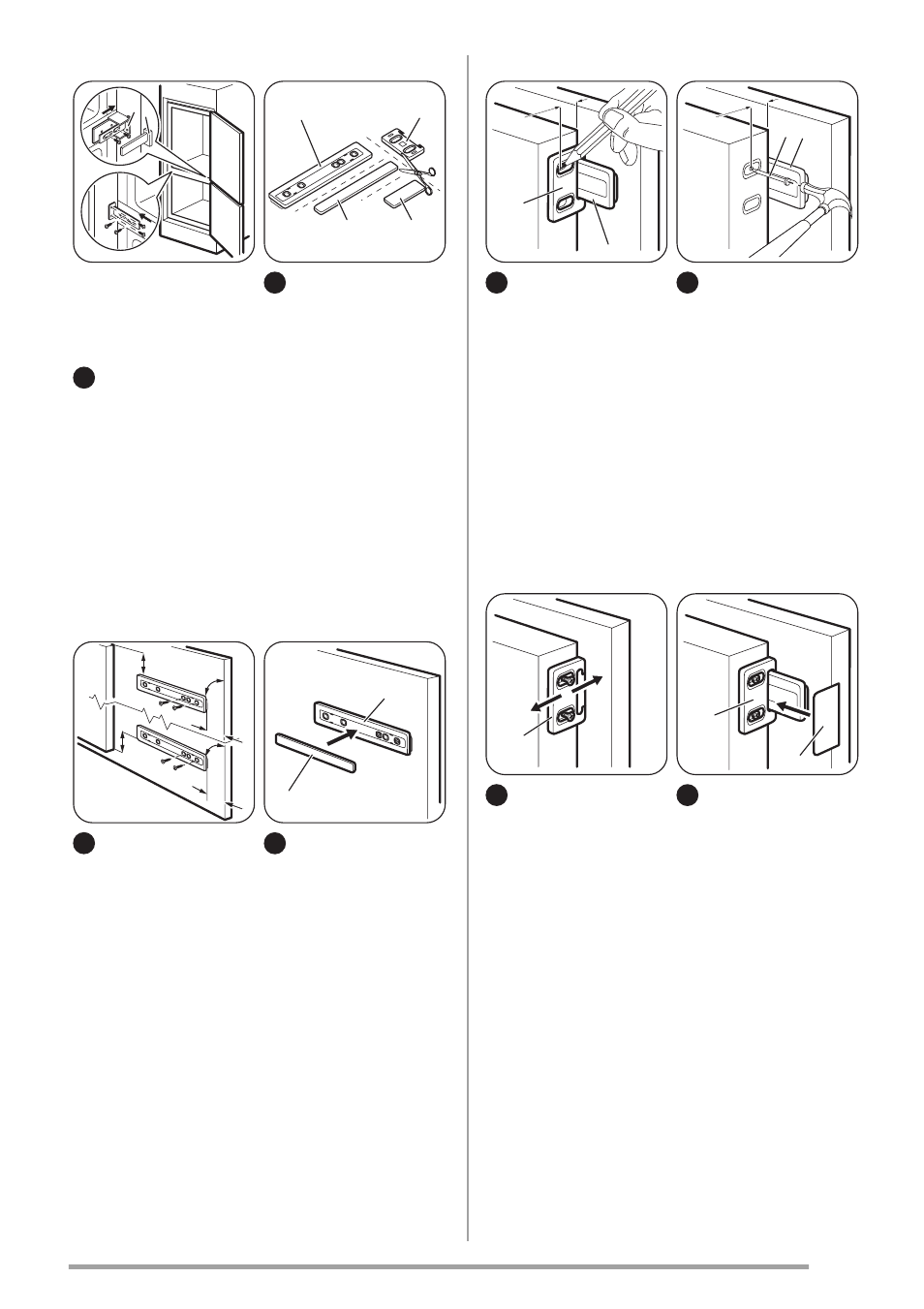

Bevestig het appa-
raat tegen de zijkant
van het keukenmeu-
bel:

Draai de schroe-

ven van onderdeel
(G) los en plaats on-
derdeel (G) tegen het
keukenmeubel.
Draai de schroeven
van het onderdeel
(G) weer vast.
Bevestig het onder-
deel (H) aan het on-
derdeel (G).

Maak de onderde-

len (Ha), (Hb), (Hc)
en (Hd) los.

21 mm

~50 mm

Monteer onder-

deel (Ha) aan de bin-
nenkant van het keu-
kenmeubel.

Duw onderdeel

(Hc) op onderdeel
(Ha).

8 mm

Zet de deur van

het apparaat en de
deur van het keuken-
meubel open in een
hoek van 90°.
Plaats het kleine vier-
kantje (Hb) in de ge-
leider (Ha).
Zet de deur van het
apparaat en de keu-
kenkastdeur tegen
elkaar en markeer de
gaten.

8 mm

Verwijder de ha-

ken en markeer een
afstand van 8 mm
vanaf de buitenrand
van de deur waar de
spijker moet worden
vastgemaakt (K).

Plaats het kleine

vierkantje op de ge-
leider terug en be-
vestig het met de bij-
geleverde schroeven.
Lijn de keukenkast-
deur en de deur van
het apparaat uit met
behulp van onderdeel
Hb.

Duw onderdeel

(Hd) op onderdeel
(Hb).

Voer een eindcontrole uit en verzeker u ervan
dat:

• Alle schroeven zijn aangedraaid.

• De magnetische afdichtstrip goed bevestigd

is aan de kast.
