G H

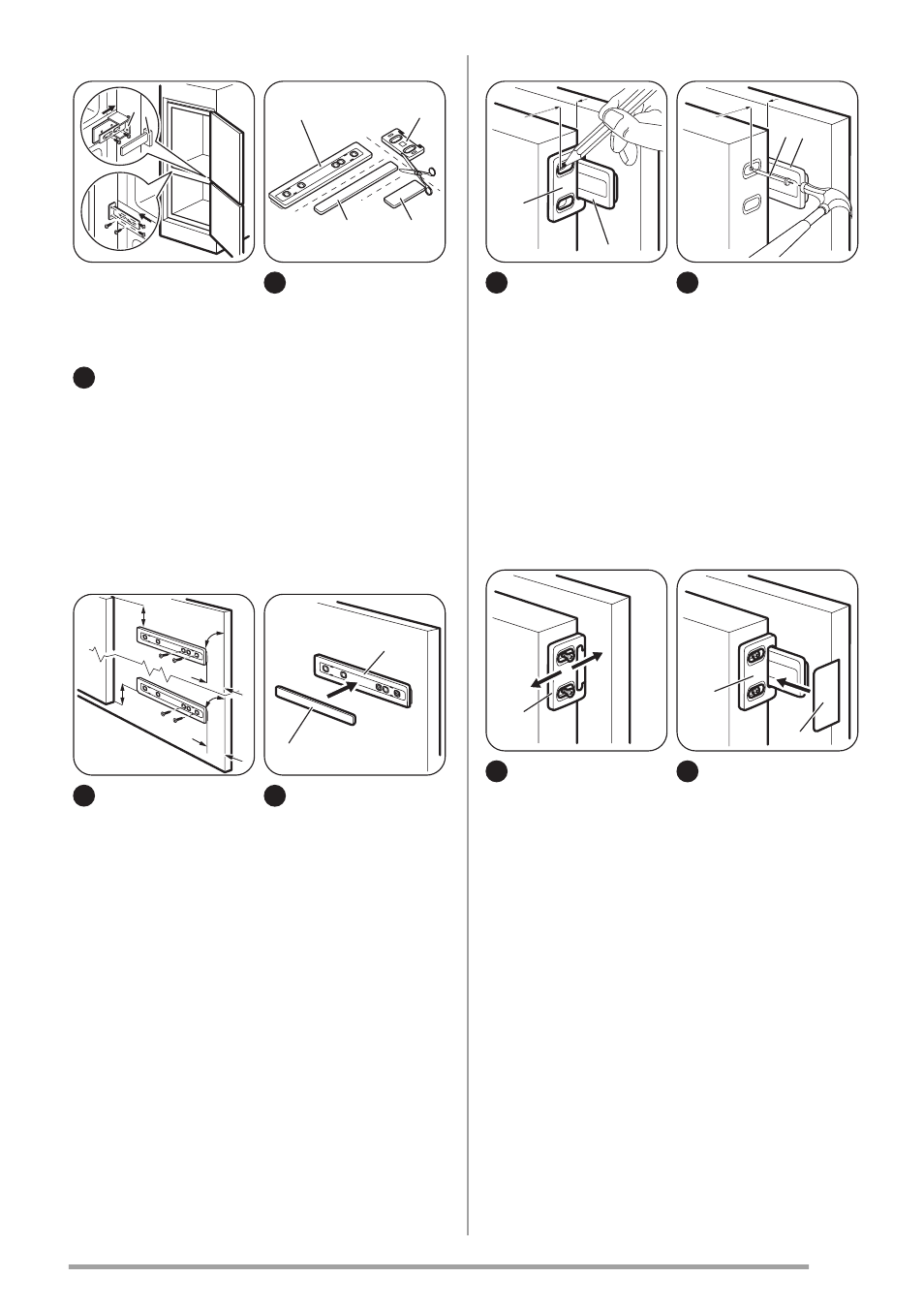

Placez l'appareil
contre la paroi latéra-
le du meuble de cui-
sine :
7
Desserrez les vis
de la pièce (G) et dé-
placez la pièce (G)
jusqu'à la paroi laté-
rale du meuble.
Serrez de nouveau la
vis de la pièce (G).
Fixez la pièce (H) à la
pièce (G).
Ha Hb
Hd Hc
8
Détachez les piè-
ces (Ha), (Hb), (Hc)
et (Hd).
21 mm
21 mm
~50 mm
~50 mm
90 o
90 o
9
Installez la pièce
(Ha) sur la face intér-
ieure du meuble de
cuisine.
Ha
Hc
10
Poussez la pièce
(Hc) sur la pièce (Ha).
Hb
Ha
8 mm
11
Ouvrez la porte
de l'appareil et la
porte du meuble de
cuisine à un angle de
90 °C.
Insérez le petit carré
(Hb) dans le guide
(Ha).
Joignez la porte de
l'appareil et la porte
du meuble et repérez
les trous.
Ha
8 mm
K
12
Retirez les sup-
ports et repérez une
distance de 8 mm à
partir de l'arête exté-
rieure de la porte où
le clou doit être posé
(K).
Hb
13
Placez de nou-
veau le petit carré sur
le guide et fixez-le à
l'aide des vis four-
nies.
Alignez la porte du
meuble de cuisine et
celle de l'appareil en
réglant la pièce Hb.
Hb
Hd
14
Appuyez la pièce
(Hd) sur la pièce
(Hb).
Faites une dernière vérification pour vous assu-
rer que :
• Toutes les vis sont bien serrées.
• La bande d'étanchéité magnétique est soli-
dement fixée au meuble.
Important Si la température ambiante est
basse (par exemple, en hiver), la taille du joint
diminue. La taille du joint augmente lorsque la
température ambiante augmente.
