1

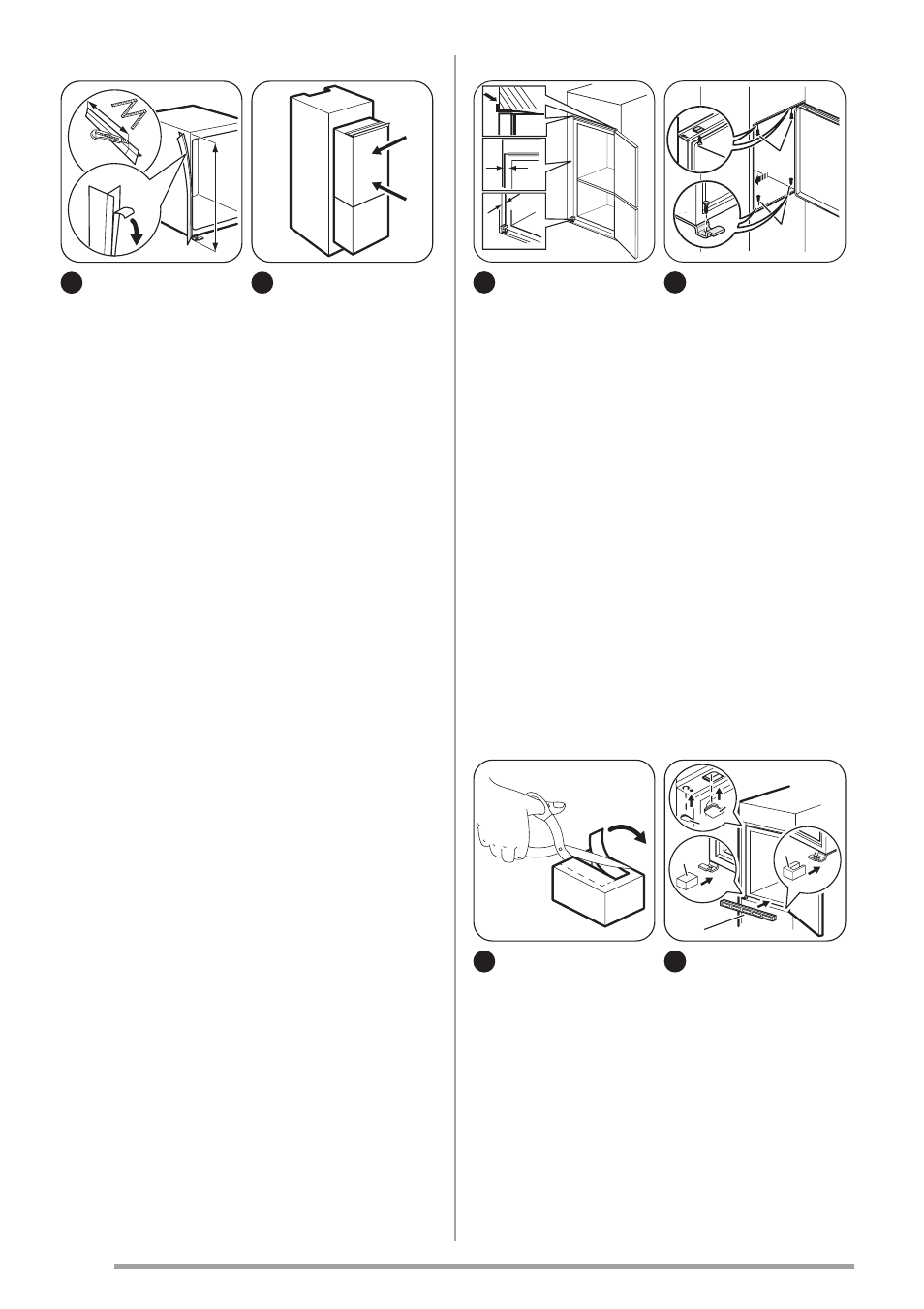

Knip indien nodig
de zelfklevende af-
dichtstrip op maat en
bevestig het op het
apparaat zoals aan-
gegeven op de af-
beelding.
1
2
2
Installeer het ap-
paraat in de nis.
Duw het apparaat in
de richting van de pij-
len (1) totdat de me-
talen strip op de bo-
venkant van het appa-
raat tegen het keu-
kenmeubel aankomt.
Duw het apparaat in
de richting van de pij-
len (2) tegen de kast
aan de andere kant
van het scharnier.
44mm
4mm
3
Stel het apparaat
in de nis af.
Zorg ervoor dat de
afstand tussen het
apparaat en de voor-
ste rand van de kast
44 mm is.
Het afdekplaatje voor
het onderste schar-
nier (in de zak met
accessoires) zorgt
ervoor dat de afstand
tussen het apparaat
en het keukenmeubel
correct is.
Open de deur. Be-
vestig het afdekpla-
tje van het onderste
scharnier op de juiste
plek.
I
I
4
Bevestig het ap-
paraat met 4 schroe-
ven aan de nis.
5
Verwijder het juis-
te onderdeel van de
scharnierafdekking
(E). Verwijder onder-
deel DX als het
scharnier rechts
staat, of onderdeel
SX als het scharnier
links staat.
E
E
D
C
B
6
Bevestig de af-
dekplaatjes (C, D)
aan de uitsteeksels
en de gaten van de
scharnieren.
Installeer het ventila-
tierooster (B).
Bevestig de de afdek-
plaatjes (E) op het
scharnier.
