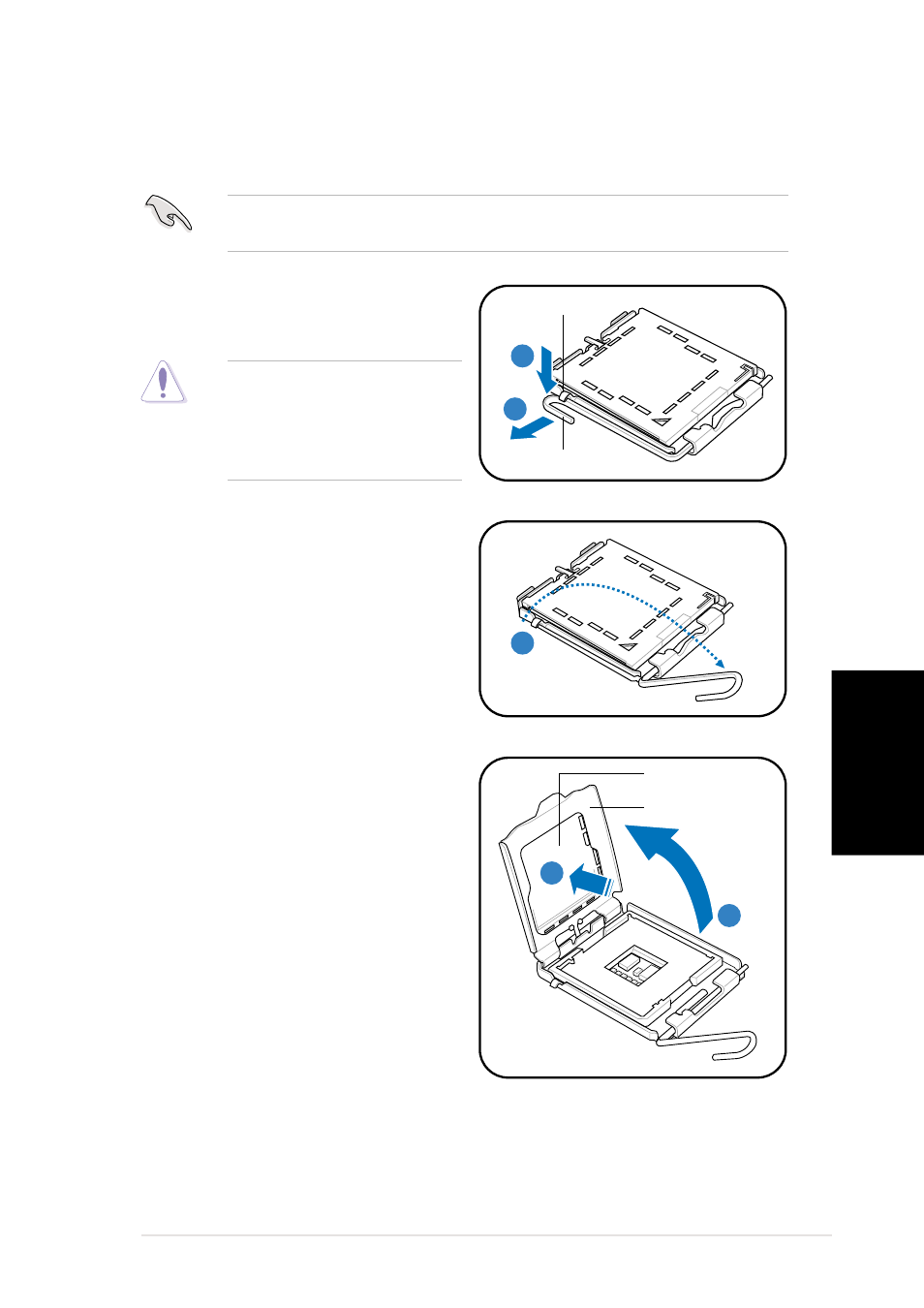

A CPU beszerelése:
1. Keresse meg a CPU-foglalatot az alaplapon.
A CPU beszerelése előtt győződjön meg arról, hogy a foglalat alapja
Önnel szemben és a szorítókar a bal oldalon van.
Ahhoz, hogy elkerülje a
foglalat lábainak sérülését, ne
távolítsa el a PnP kupakot,
hacsak nem a CPU
beszerelését végzi.
A A A A A
B B B B B
3 3 3 3 3
2. Hüvelykujjával nyomja meg a
kioldókart (A), majd tolja balra
(B), amíg a reteszelőfül elengedi.
3. Emelje fel a leszorítókart a nyíl
irányába, kb. 135
O -os szögben.
L e s z o r í t ó k a r L e s z o r í t ó k a r L e s z o r í t ó k a r L e s z o r í t ó k a r L e s z o r í t ó k a r
L e s z o r í t ó f ü l L e s z o r í t ó f ü l L e s z o r í t ó f ü l L e s z o r í t ó f ü l L e s z o r í t ó f ü l
4. Két ujjal emelje ki a berakólapot
kb. 100
O -os szögben (A), majd
a PnP kupakot megnyomva
távolítsa el azt a berakólap
ablakából (B).
B e r a k ó l a p B e r a k ó l a p B e r a k ó l a p B e r a k ó l a p B e r a k ó l a p
P n P k u p a k P n P k u p a k P n P k u p a k P n P k u p a k P n P k u p a k
A A A A A
B B B B B
