Česky
Instalace ventilátoru a chladiče procesoru
Nezapomeňte připojit konektor ventilátoru procesoru! V opačném
případě bude systém sledování hardwaru signalizovat chybu.
Procesor Intel ® Pentium ® 4/Intel ® Pentium ® D LGA775 vyžaduje speciálně
tvarovanou sestavu tepelné jímky a ventilátoru, která zajišťuje optimální
teplotu a výkonu.
• Zakoupená sada procesoru Intel ® Pentium ® 4 obsahuje sestavu
tepelné jímky a ventilátoru procesoru. Jestliže jste zakoupili
samostatný procesor, použijte pouze všesměrovou tepelnou jímku a
ventilátor certifikované společností Intel
® .
• Sestava tepelné jímky a ventilátoru Intel ® Pentium ® 4 LGA775 je
zasouvací a k její instalaci není zapotřebí žádné nástroje.
Pokud jste zakoupili samostatný chladič s ventilátorem procesoru, je
před jejich instalací nezbytné správně nanést materiál tepelného rozhraní
na chladič procesoru nebo na samotný procesor.

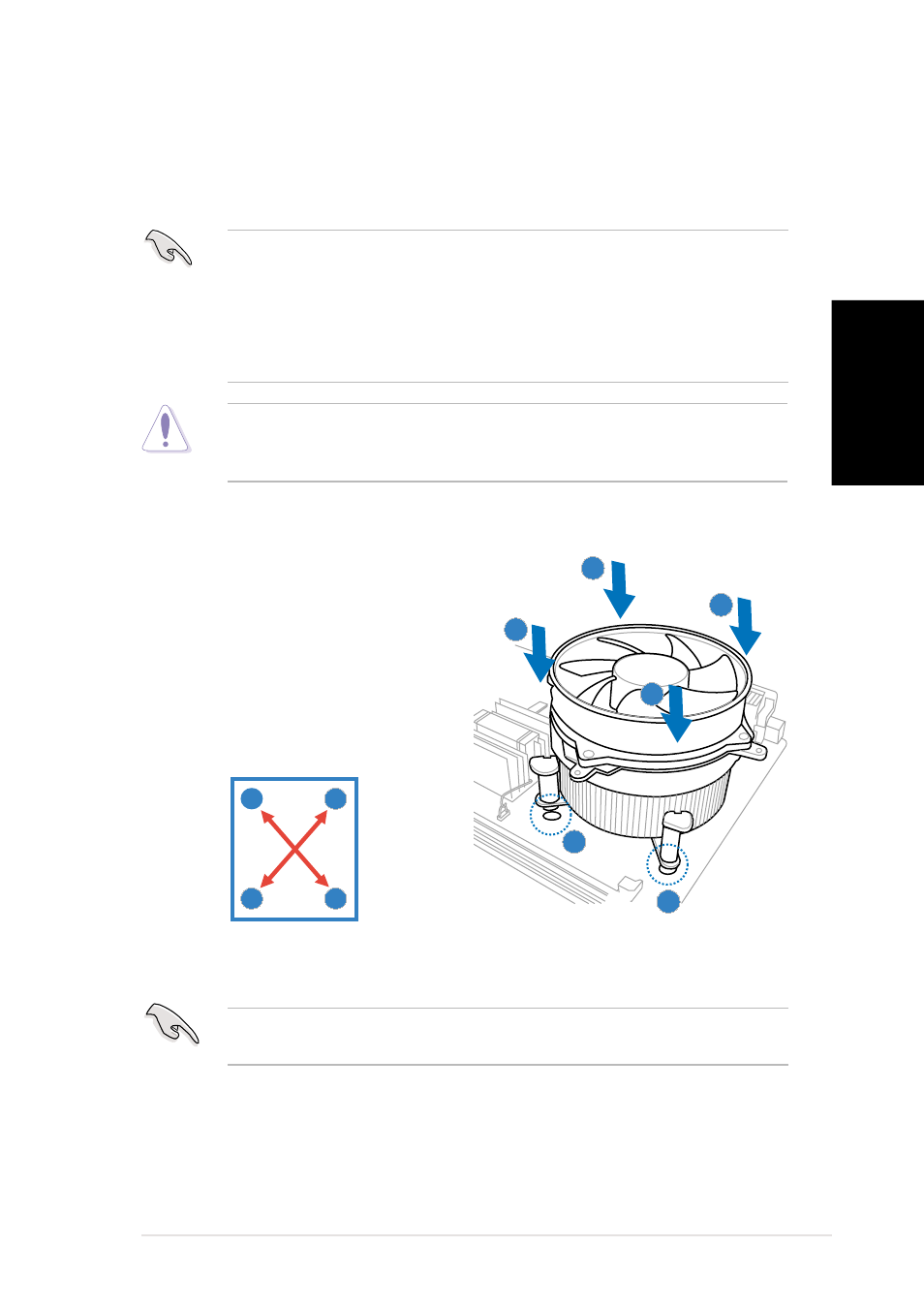

Instalace tepelné jímky a ventilátoru procesoru:
1. Umístěte chladič na horní část
nainstalovaného procesoru tak,
aby čtyři úchyty odpovídaly
otvorům na základní desce.
3. Po usazení ventilátoru a chladiče připojte kabel ventilátoru procesoru
ke konektoru na základní desce.
A B
B
2. Postupně stiskněte každé dva
úchyty v úhlopříčné poloze tak,
aby bylo zajištěno pevné
uchycení chladiče s ventilátorem.
A A A A A
A A A A A
B B B B B
B B B B B
1 1 1 1 1
1 1 1 1 1
A
