7 7 7 7 7 I n s t r u k c j a s z y b k i e j i n s t a l a c j i I n s t r u k c j a s z y b k i e j i n s t a l a c j i I n s t r u k c j a s z y b k i e j i n s t a l a c j i I n s t r u k c j a s z y b k i e j i n s t a l a c j i I n s t r u k c j a s z y b k i e j i n s t a l a c j i
Polski
Instalacja zespołu wentylatora procesora i radiatora
O S T R Z E Ż E N I E . O S T R Z E Ż E N I E . O S T R Z E Ż E N I E . O S T R Z E Ż E N I E . O S T R Z E Ż E N I E . Nie wolno zapomnieć o podłączeniu złącza wentylatora
procesora! Jeśli złącze to nie zostanie podłączone, może wystąpić błąd
monitorowania sprzętu.
Dla zapewnienia optymalnych warunków termicznych i wydajności, procesor
Intel
® Pentium ® 4/Intel ® Pentium ® D LGA775 wymaga specjalnej konstrukcji
zespołu radiatora i wentylatora.
• Po zakupieniu procesora Intel ® Pentium ® 4 w wersji box, opakowanie
z procesorem zawiera zespół wentylatora i radiatora. Przy zakupieniu
procesora oddzielnie należy upewnić się, że stosowany jest
wielokierunkowy zespół radiatora i wentylatora z certyfikatem Intel
® .
• Zespół radiatora i wentylatora procesora Intel ® Pentium ® 4 LGA775
dostarczany jest w wersji z wciskanymi stykami i nie wymaga do
instalacji żadnych narzędzi.
Po oddzielnym zakupieniu zespołu radiatora i wentylatora procesora
należy upewnić się, że materiał izolacji termicznej został właściwie
nałożony na radiator procesora lub procesor.

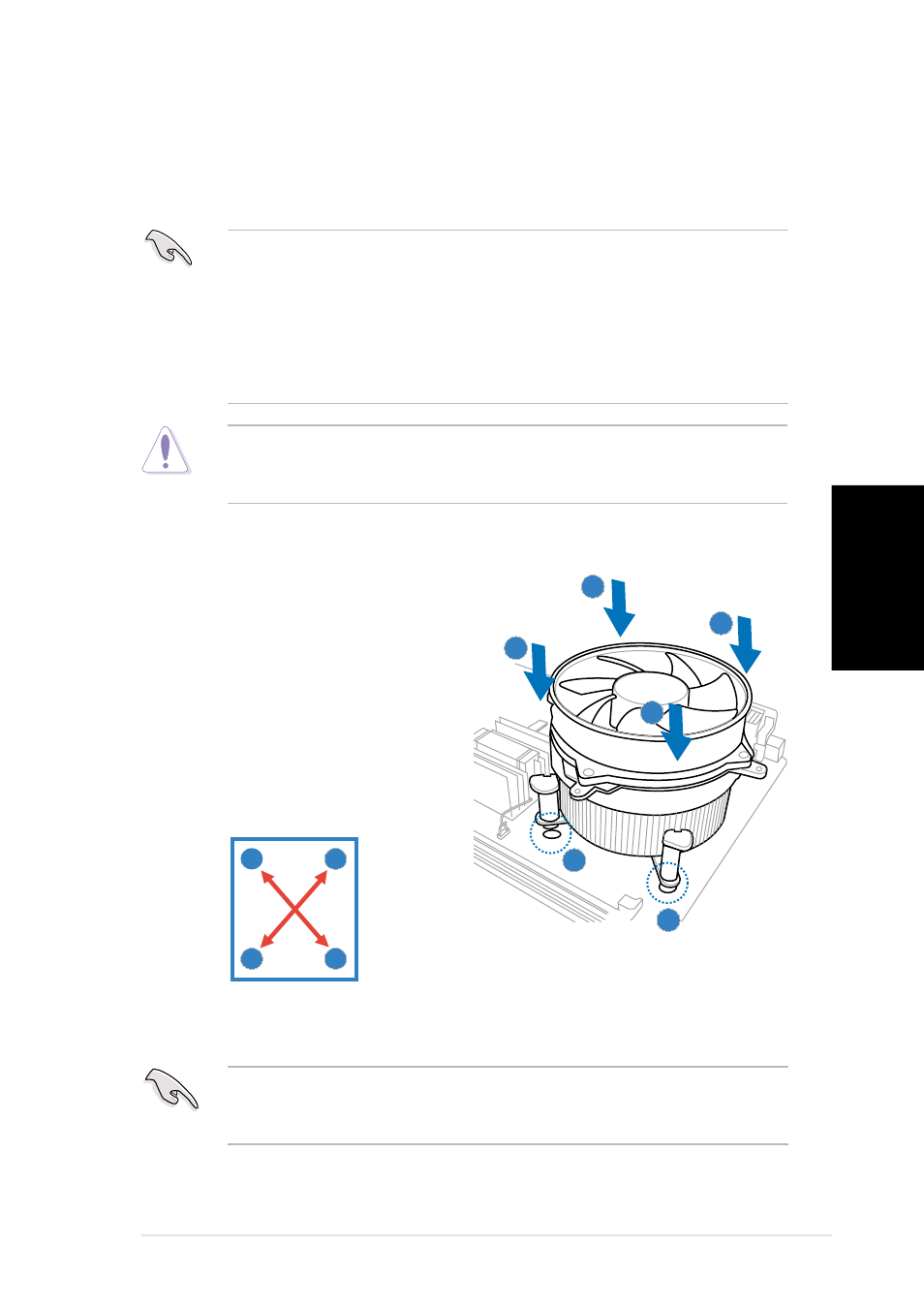

Aby zainstalować radiator i wentylator procesora:
1. Ustaw radiator na
zainstalowanym procesorze,
upewniając się, że cztery
elementy mocujące
odpowiadają otworom w płycie
głównej.
3. Po założeniu zespołu wentylatora i radiatora należy podłączyć kabel
wentylatora procesora do złącza na płycie głównej.
A B
B
2. Naciśnij jednocześnie, kolejno
dwa elementy mocujące po
przekątnej, aby zamocować
zespół wentylatora i radiatora.
A
A A A A A
A A A A A
B B B B B
B B B B B
1 1 1 1 1
1 1 1 1 1
