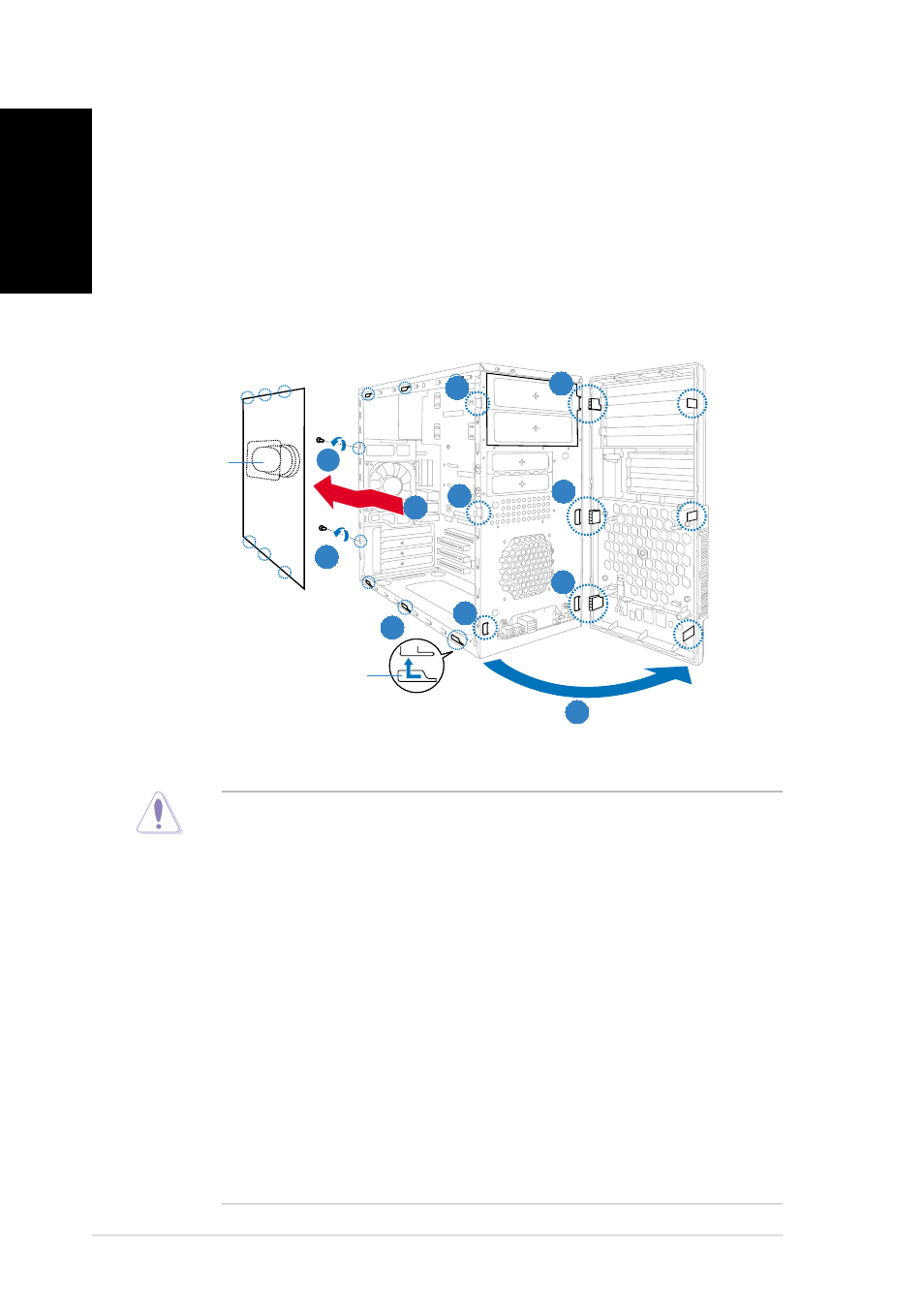

Remoção da tampa lateral e do painel frontal
1.
Remova os parafusos existentes no painel traseiro.
2.
Puxe a tampa lateral em direcção ao painel traseiro até as patilhas da
tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3.
Procure as patilhas do painel frontal, de seguida levante-as até estas
se soltarem do chassis.
4.
Rode o painel frontal para a direita até as patilhas do tipo dobradiça
existentes no lado direito focarem expostas.
5.
Remova o painel frontal e coloque-o de lado.
Instalação da CPU
C o n d u t a
C o n d u t a
C o n d u t a
C o n d u t a
C o n d u t a
d e a r
d e a r
d e a r
d e a r
d e a r
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
4
4
4
4
4
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
O r i f í c i o s d a s
O r i f í c i o s d a s
O r i f í c i o s d a s
O r i f í c i o s d a s
O r i f í c i o s d a s
p a t i l h a s d o c h a s s i s
p a t i l h a s d o c h a s s i s
p a t i l h a s d o c h a s s i s
p a t i l h a s d o c h a s s i s
p a t i l h a s d o c h a s s i s
•
O seu processador Intel
®
Pentium
®
4 LGA775 deve incluir instruções
para instalação da CPU, do dissipador de calor e do mecanismo de
retenção. Se as instruções desta secção não corresponderem à
documentação que acompanha a CPU, siga esta última.
•
Verifique a sua placa principal para ter a certeza de que a tampa PnP
se encontra no socket da CPU e de que os contactos do socket não
estão dobrados. Contacte imediatamente o vendedor caso a tampa
PnP esteja em falta, ou se detectar quaisquer danos na tampa PnP/
nos contactos do socket/nos componentes da placa principal. A
ASUS suportará os custos da reparação apenas se os danos tiverem
sido provocados durante o transporte.
•
Guarde a tampa após a instalação da placa principal. A ASUS apenas
processará os pedidos RMA (Return Merchandise Authorization,
autorização para devolução de mercadoria) se a placa principal incluir
a tampa no socket do processador LGA775.
•
A garantia do produto não cobre os danos ao nível dos contactos do
socket resultantes de uma incorrecta instalação/remoção da CPU, ou da
colocação incorrecta/da perda/da remoção incorrecta da tampa PnP.
