Instalação da ventoinha da CPU e do
dissipador de calor

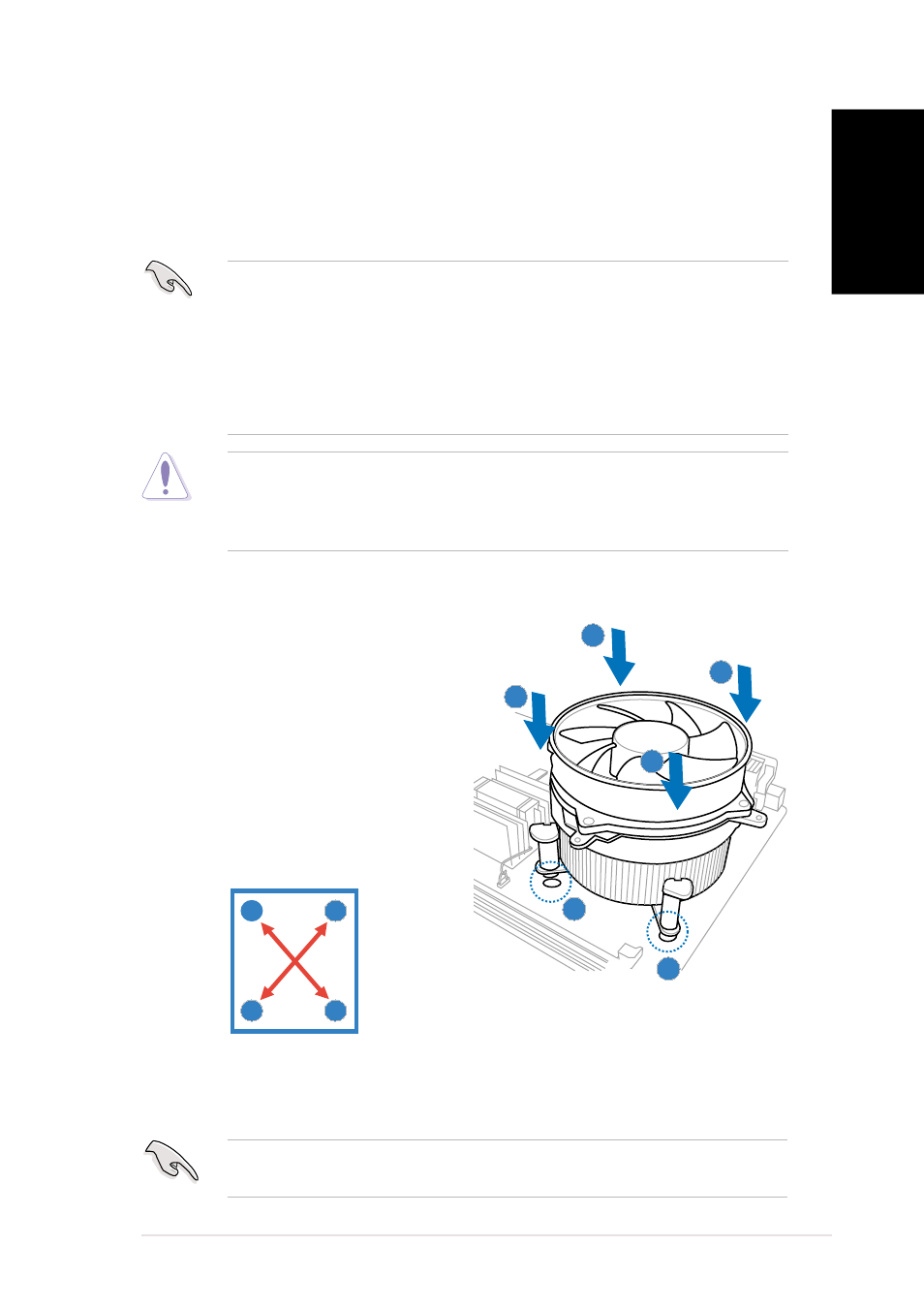

Para instalar um dissipador de calor e uma ventoinha para a CPU:
1. Coloque o dissipador de calor
por cima da CPU instalada
certificando-se de que os
quatro fechos estão alinhados
com os orifícios existentes na
placa principal.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente
colocados, ligue o cabo da ventoinha da CPU ao conector existente na
placa principal.
A B
B
2. Exerça pressão em simultâneo
sobre dois fechos de cada vez
e na diagonal de forma a fixar
o dissipador de calor e a
ventoinha no devido lugar.
Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver
ocorrência de erros ao nível do hardware se não ligar este conector.
A
O processador Intel ® Pentium ® 4/Intel ® Pentium ® D LGA775 requer um
dissipador de calor e uma ventoinha especialmente concebidos para
garantirem um óptimo desempenho em termos térmicos.
• Ao comprar um processador Intel ® Pentium ® 4, a embalagem inclui
uma ventoinha e um dissipador de calor para a CPU. Se comprar uma
CPU em separado, certifique-se de que utiliza apenas dissipadores de
calor e ventoinhas multidireccionais e com a certificação Intel
® .
• O seu dissipador de calor e ventoinha Intel ® Pentium ® 4 LGA775 foi
construído com pinos não sendo necessárias quaisquer ferramentas
para a instalação.
Se comprou um dissipador de calor e uma ventoinha em separado para a
CPU; certifique-se de que o material térmico é devidamente aplicado ao
nível do dissipador de calor ou da CPU antes de instalar o dissipador de
calor e a ventoinha.
