Česky

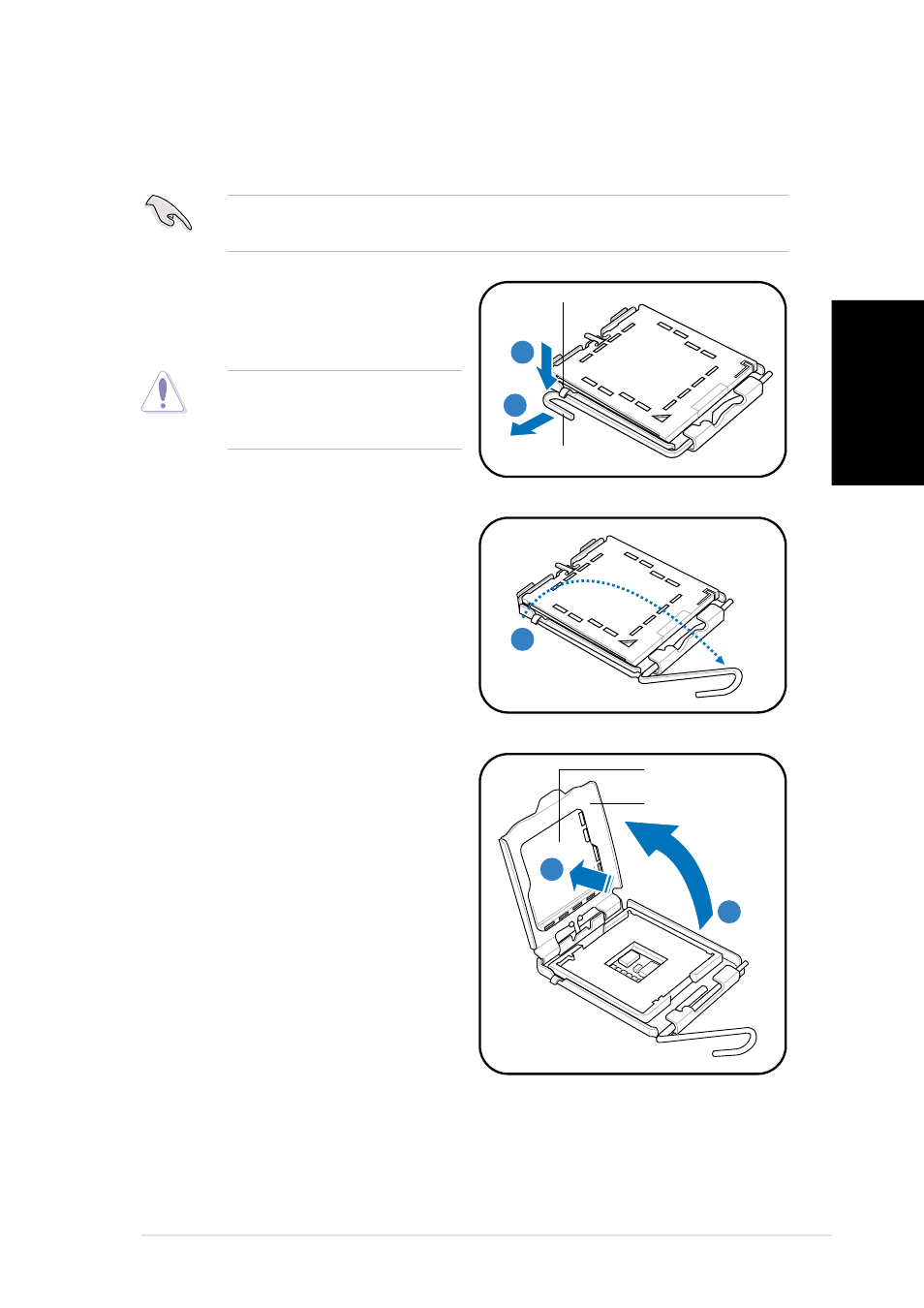

Instalace procesoru:
1. Vyhledejte patici pro procesor na základní desce.
Před instalací procesoru zkontrolujte, zda patice směruje směrem k vám
a zda se zaváděcí páčka nachází vlevo.
Aby nedošlo k poškození
kolíků patice, sejměte víčko
PnP až při instalaci procesoru.
A A A A A
B B B B B
3 3 3 3 3
2. Palcem stiskněte zaváděcí páčku
(A) a posuňte ji doleva (B) tak,
aby byla uvolněna z pojistky.
3. Zvedněte zaváděcí páčku ve
směru šipky do úhlu 135°.
Z a v á d ě c í p á č k a Z a v á d ě c í p á č k a Z a v á d ě c í p á č k a Z a v á d ě c í p á č k a Z a v á d ě c í p á č k a
Z a j i š ť o v a c í j a z ý č e k Z a j i š ť o v a c í j a z ý č e k Z a j i š ť o v a c í j a z ý č e k Z a j i š ť o v a c í j a z ý č e k Z a j i š ť o v a c í j a z ý č e k
4. Zvedněte zaváděcí desku
palcem a ukazovákem do úhlu
100° (A) a potom zatlačením na
víčko PnP z okénka zaváděcí
desky vyjměte (B).
Z a v á d ě c í d e s k a Z a v á d ě c í d e s k a Z a v á d ě c í d e s k a Z a v á d ě c í d e s k a Z a v á d ě c í d e s k a
V í č k o P n P V í č k o P n P V í č k o P n P V í č k o P n P V í č k o P n P
A A A A A
B B B B B
