Možnosti umístění
Umístění na stůl
Přepínače GX1105N/GX1108N umístěte na rovný a stabilní povrch. Umístění
musí splňovat specifikace provozního prostředí. Další podrobnosti viz strana 3.
POZNÁMKA: Délka kabelu UTP kategorie 5 nemůže přesáhnout 100
metrů.
Montáž na stěnu
Přepínače GX1105N/ GX1108N můžete připevnit na stěnu pomocí dodaných
montážních šroubů.
Pokyny pro montáž na stěnu:
1. Změřte vzdálenost mezi dvěma závěsy na spodní straně přepínače.
2. Označte polohu šroubů na stěně ve stejné vzdálenosti.
3. Zašroubujte dodané šrouby tak, aby vyčnívaly pouze 0,5 cm nad povrch.
4. Nasaďte závěsy směrovače GX1105N/ GX1108N na šrouby.

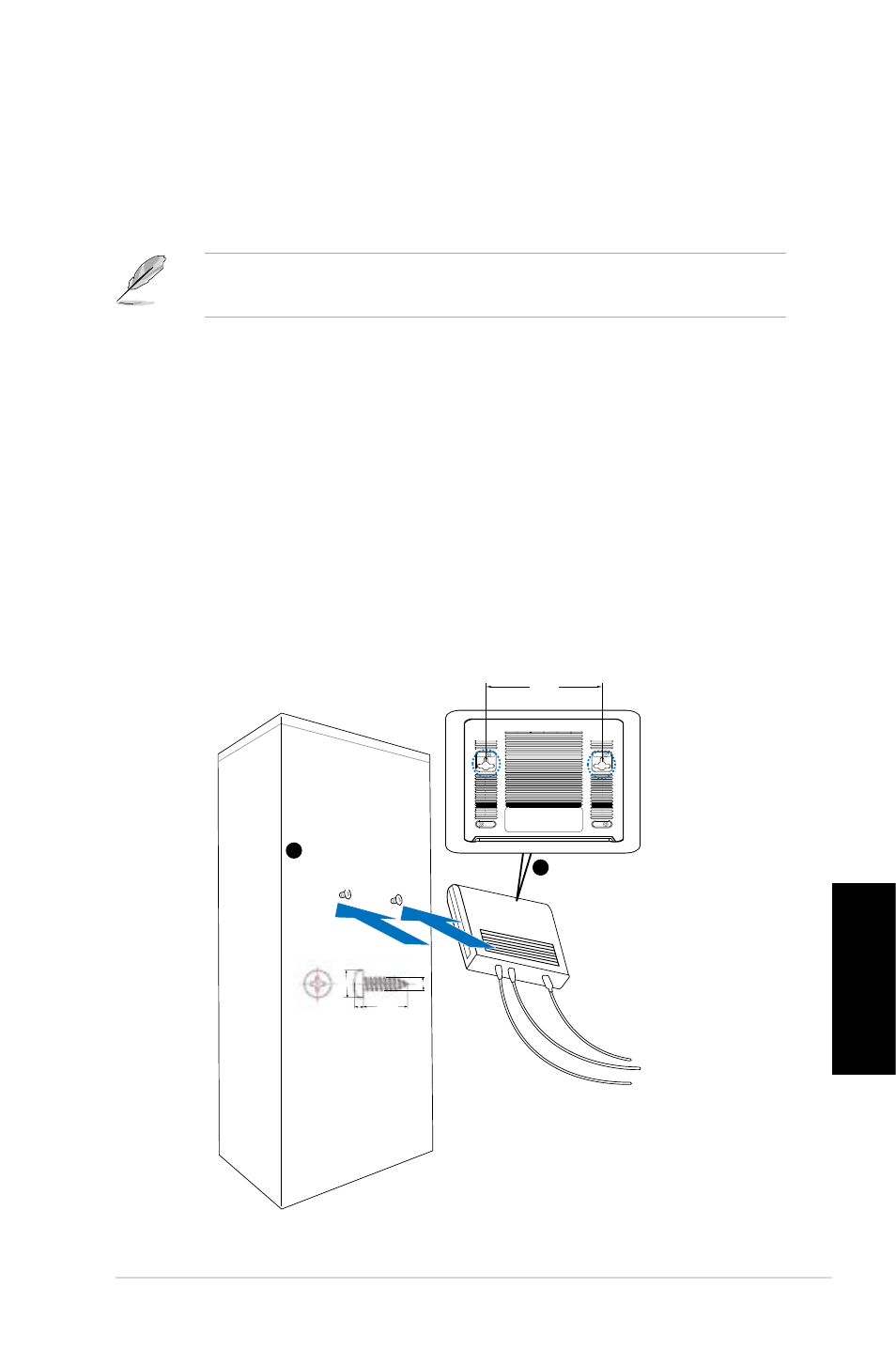

Obrázek 5. Instalace na stěnu
Bottom Side
Secure two screws on the wall
Latch the switch
onto the screws.
1
2
18.75mm
2mm
143.0mm
2.95mm
5.3mm
Spodní strana
Zajistěte dvěma šroubky
na stěně
Nasaďte přepínač na
šroubky
