Hızlı Kurulum Kılavuzu
Tü
rkç
e
Arka panel
GX1105N and GX1108N’nin arka panelinde beş ya da sekiz RJ-45 Ethernet
bağlantı noktası ve bir güç konektörü bulunmaktadır.
Donanım
LED Renk Durum Açıklama
Power
(Güç)
Yeşil AÇIK Anahtar AÇIKTIR
KAPALI Anahtar KAPALIDIR
LAN Yeşil AÇIK Bağlantı 1000Mbps’de kurulmuştur
Yanıp söner Veriler 1000Mbps’de aktarılmaktadır
Kehribar AÇIK Bağlantı 10/100Mbps’de kurulmuştur
Yanıp söner Veriler 10/100Mbps’de aktarılmaktadır
KAPALI Aygıt bağlı değildir

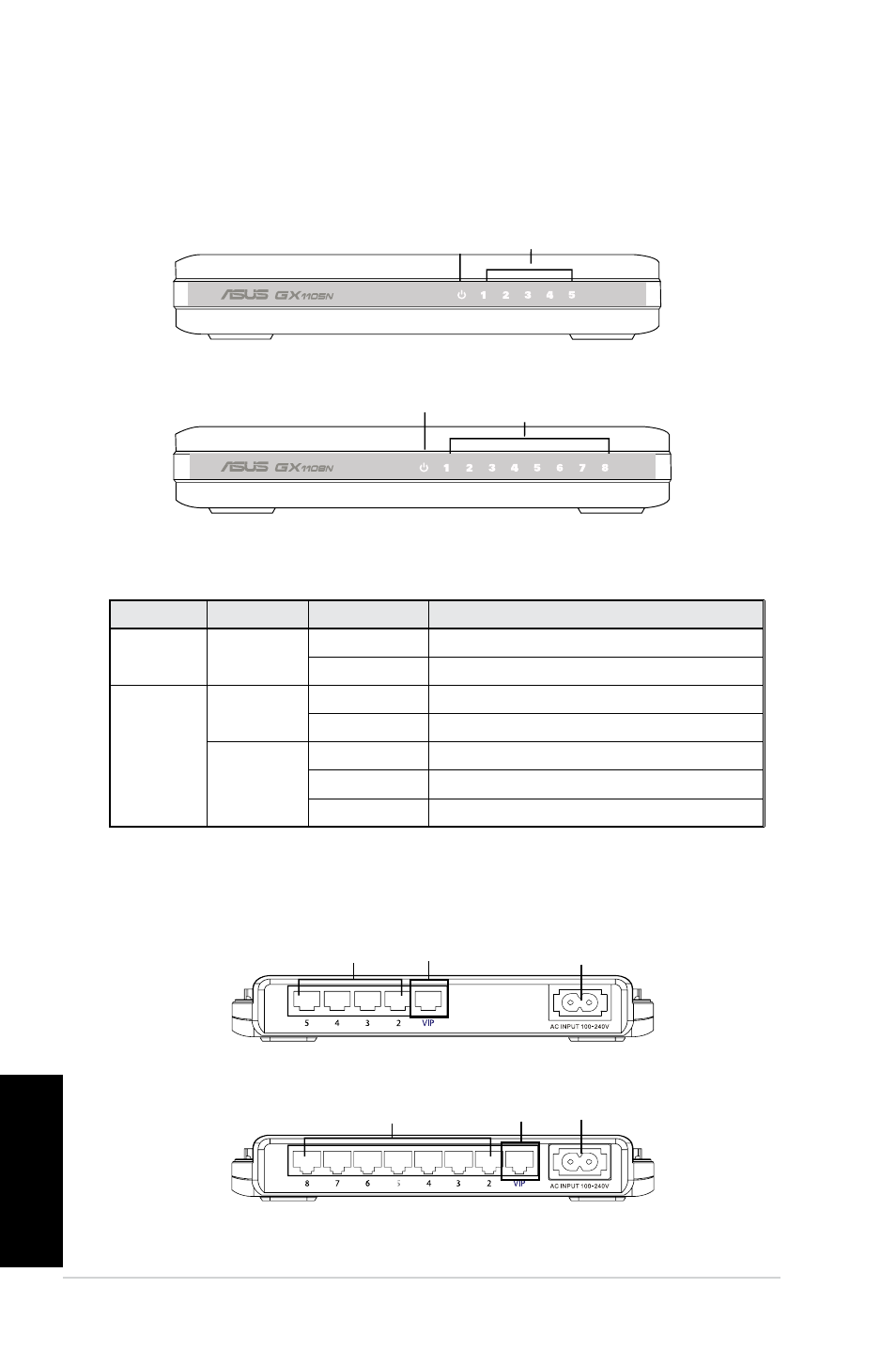

Ön panel
GX1105N ve GX1108N’nin ön panellerinde anahtarın çalışma durumunu
gösteren LED göstergeler bulunmaktadır.
Tablo 1 LED göstergeler
Şekil 3. GX1105N arka panel
Şekil 4. GX1108N arka panel
Power LAN
Figure 1. GX1105N front panel
Power
LAN
Figure 2. GX1108N front panel
Şekil 1. GX1105N ön panel Şekli
Şekil 2. GX1108N ön panel Şekli
Ethernet bağlantı noktaları
Güç
Ethernet bağlantı noktaları Güç
VIP bağlantı noktası
VIP bağlantı noktası
