100 Petunjuk Pemasangan Cepat
Bahasa Indonesia
Bagian belakang
Bagian belakang GX1105N dan GX1108N berisi 5 atau delapan porta
Ethernet RJ-45 dan sebuah power connector (konektor daya).
Hardware (Perangkat Keras)
LED Warna Status Descripción
Power
(Daya)
Hijau ON (AKTIF) Switch (Pengalih) sedang AKTIF
OFF (TIDAK AKTIF) Switch (Pengalih) sedang TIDAK AKTIF
LAN Hijau ON (AKTIF) Link terbentuk pada 1000Mbps
Cahaya Berkedip Data transmisi pada 1000Mbps
Kuning
Gading
ON (AKTIF) Link terbentuk pada 10/100Mbps
Cahaya Berkedip Data transmisi pada 10/100Mbps
OFF (TIDAK AKTIF) Tidak ada peranti yang tersambung

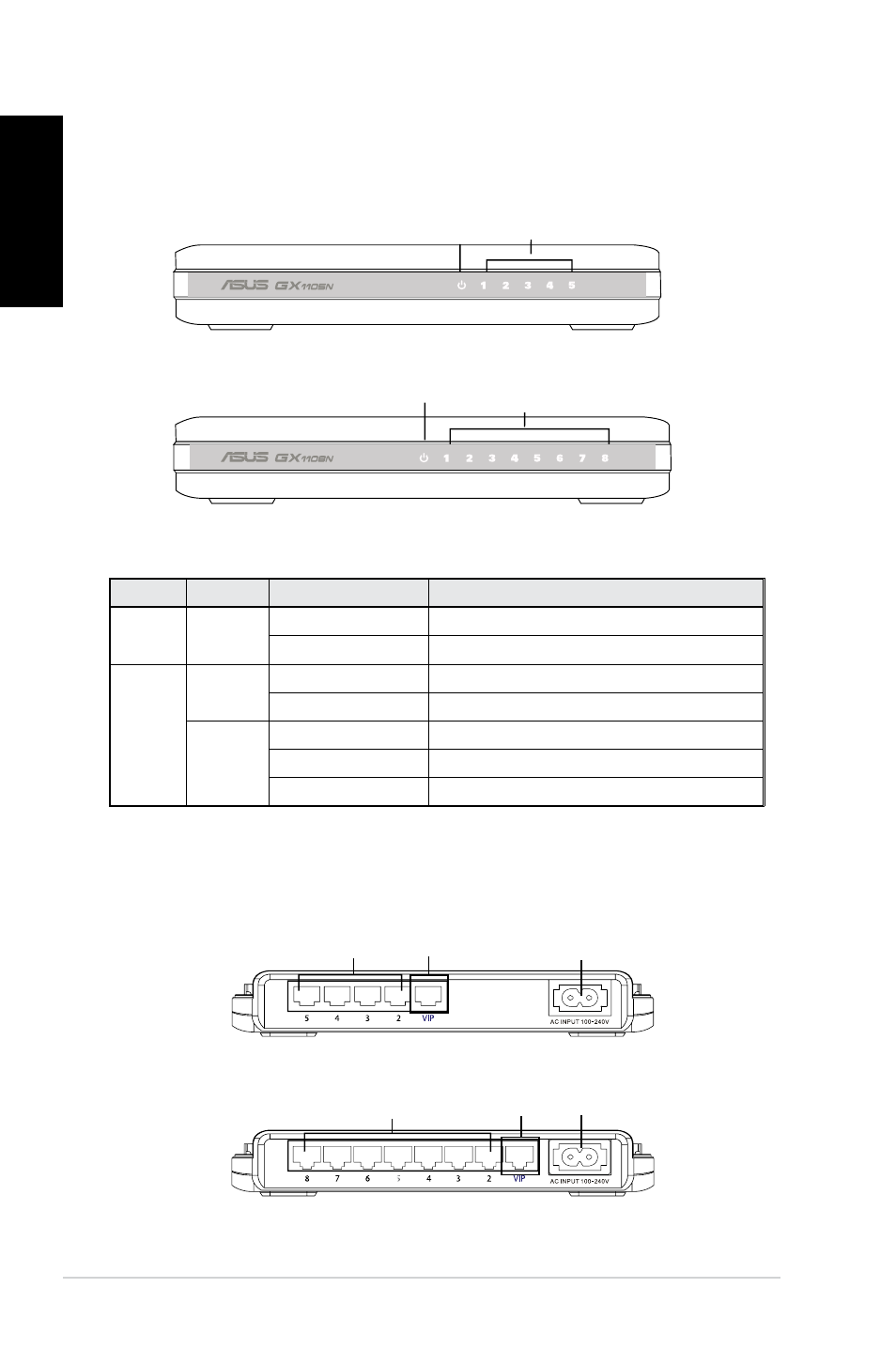

Panel depan
Panel depan GX1105N dan GX1108N meliputi indikator LED yang
menunjukkan kondisi kerja dari switch (pengalih).
Table 1 LED indicators
Gambar bagian belakang GX1105N
Gambar bagian belakang GX1108N
Power LAN
Figure 1. GX1105N front panel
Power
LAN
Figure 2. GX1108N front panel
Gambar 1 bagian depan GX1105N
Gambar 2 bagian depan GX1108N
Tabel 1 Indikator LED
Porta Ethernet Power (Daya)
Porta Ethernet Power (Daya)
Port VIP
Port VIP
