Rückseite
Die Rückseite des GX1105N und des GX1108N enthält fünf oder acht RJ-45
Ethernet-Ports und den Stromanschluss.
Hardware
LED Farbe Status Beschreibung
Power Grün EIN Der Switch ist eingeschaltet
AUS Der Switch ist ausgeschaltet
LAN Grün EIN Verbindung mit 1000Mbps hergestellt
Blinkt Datenübertragung bei 1000Mbps
Gelb EIN Verbindung mit 10/100Mbps hergestellt
Blinkt Datenübertragung bei 10/100Mbps
AUS Kein Gerät angeschlossen

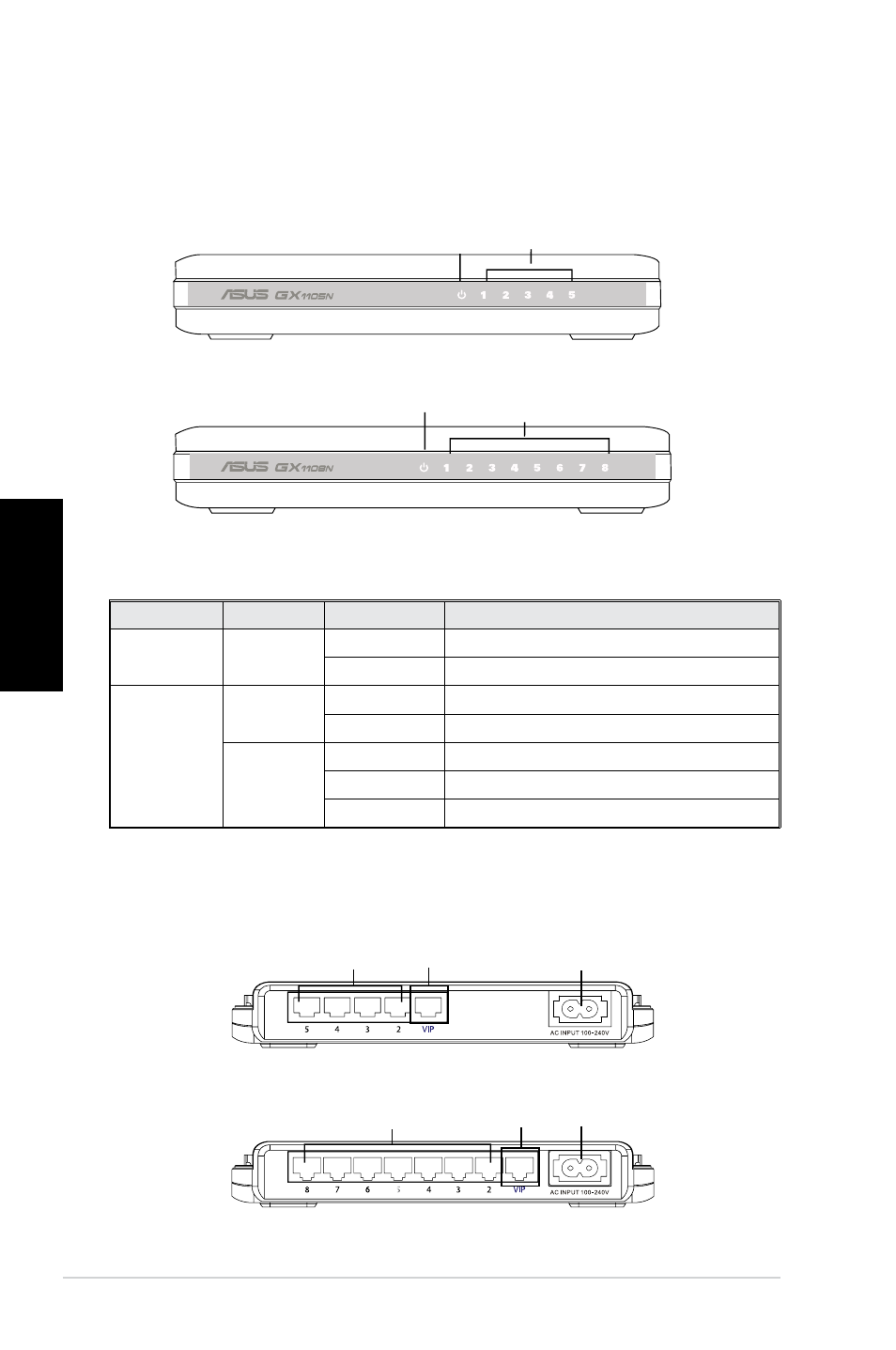

Frontseite
Die Frontblende des GX1105N und GX1108N enthält die LED-Anzeigen für die
Anzeige des Betriebsstatus des Switch.
Tabelle 1 LED-Anzeigen
Power LAN
Figure 1. GX1105N front panel
Power
LAN
Figure 2. GX1108N front panel
Abb. 1. GX1105N Frontblende
Abb. 2. GX1108N Frontblende
Abb . GX1105N Rückseite
Abb . GX1108N Rückseite
Ethernet-Ports
Stromanschluss
Stromanschluss
VIP-Anschluss
VIP-Anschluss Ethernet-Ports
