Page 117: 116 คู่มือการติดตั้งฉบับย่อ ไท ย
116
คู่มือการติดตั้งฉบับย่อ
ไท
ย

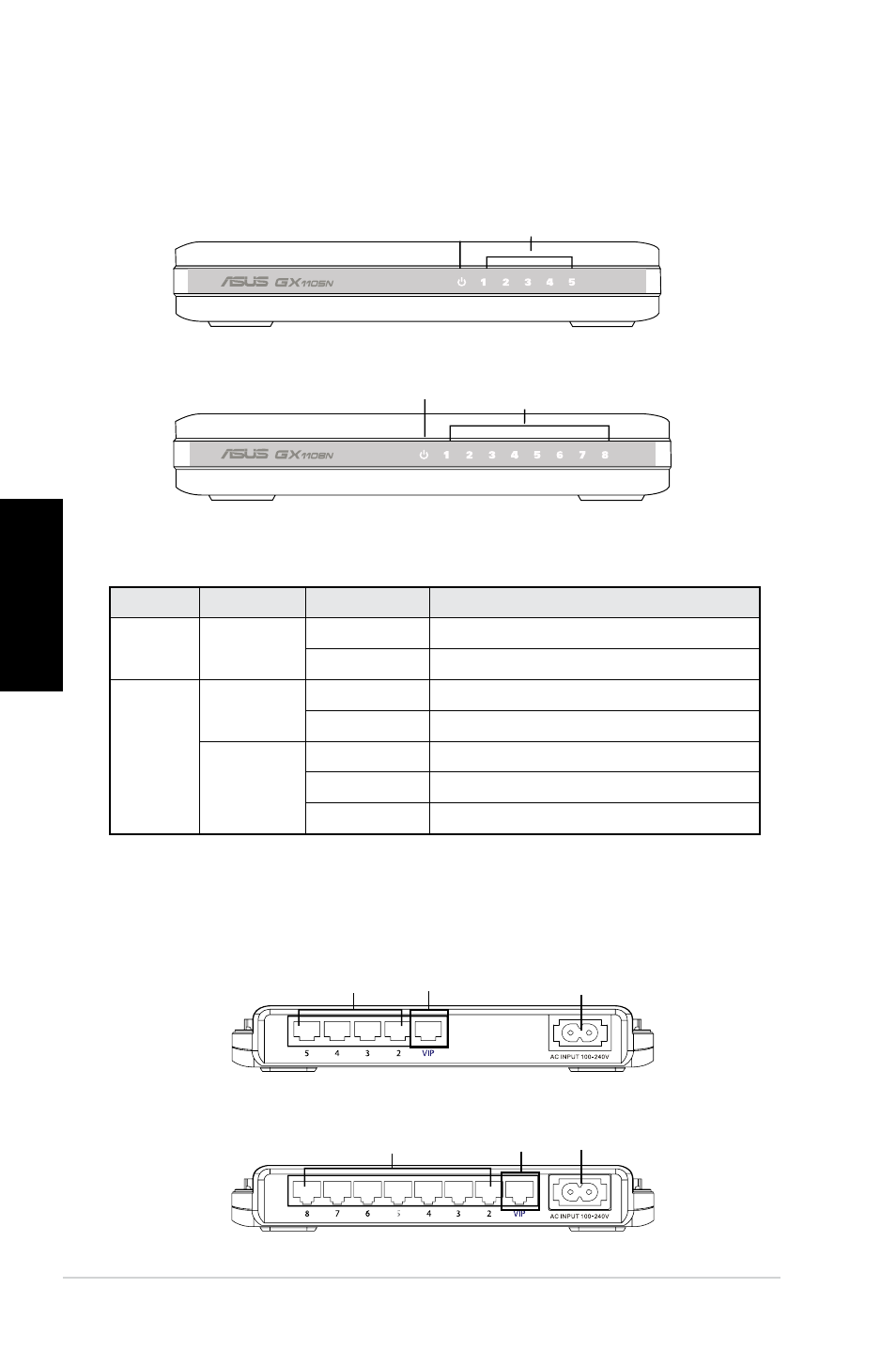

แผงด้านหลัง
แผงด้านหลังของ GX1105N และ GX1108N ประกอบด้วยพอร์ตอีเธอร์เน็ต RJ-45
5 หรือ 8 พอร์ต และขั้วต่อเพาเวอร์
ฮาร์ดแวร์
แผงด้านหน้า
แผงด้านหน้าของ GX1105N และ GX1108N ประกอบด้วยไฟแสดงสถานะ LED
ที่แสดงถึงสภาพการทำงานของสวิตช์
ตาราง 1 ไฟแสดงสถานะ LED
รูปที่ 3. แผงด้านหลังของ GX1105N
รูปที่ 4. แผงด้านหลังของ GX1108N
Power
LAN
Figure 1. GX1105N front panel
Power
LAN
Figure 2. GX1108N front panel
รูปที่ 1. ภาพแผงด้านหน้าของ GX1105N
รูปที่ 2. ภาพแผงด้านหน้าของ GX1108N
LED
สี
สถานะ
คำอธิบาย
Power
(เพาเวอร์)
เขียว
ติด
สวิตช์เปิดเครื่องอยู่
ดับ
สวิตช์ปิดเครื่องอยู่
LAN
เขียว
ติด
การเชื่อมโยงสร้างที่ 1000Mbps
กะพริบ
กำลังรับส่งข้อมูลที่ 1000Mbps
เหลือง
ติด
การเชื่อมโยงสร้างที่ 10/100Mbps
กะพริบ
กำลังรับส่งข้อมูลที่ 10/100Mbps
ดับ
ไม่ได้เชื่อมต่ออุปกรณ์
พอร์ตอีเธอร์เน็ต
เพาเวอร์
พอร์ตอีเธอร์เน็ต
เพาเวอร์
พอร์ต VIP
พอร์ต VIP
