Options de placement
Sur bureau
Placez le GX1105N/GX1108N sur une surface plane et stable. Assurez-vous
que l’emplacement correspond aux spécifications relatives à l’environnement
d’opération. Voir la section “Spécifications techniques“ pour plus de détails.
NOTE: La longueur du câble UTP de catégorie 5 ne doit pas être
supérieure à 100 mètres (328 pieds).
Fixation murale
Vous pouvez aussi placer le GX1105N/ GX1108N sur un mur à l’aide des vis
fournies.
Pour fixer le switch sur un mur:
1. Mesurez la distance entre les deux ouvertures situées sous le switch.
2. Marquez la position des vis sur le mur avec la même distance.
3. Fixez les vis fournies sur le mur au 3/4.
4. Positionnez les ouvertures du GX1105N/ GX1108N sur les vis.

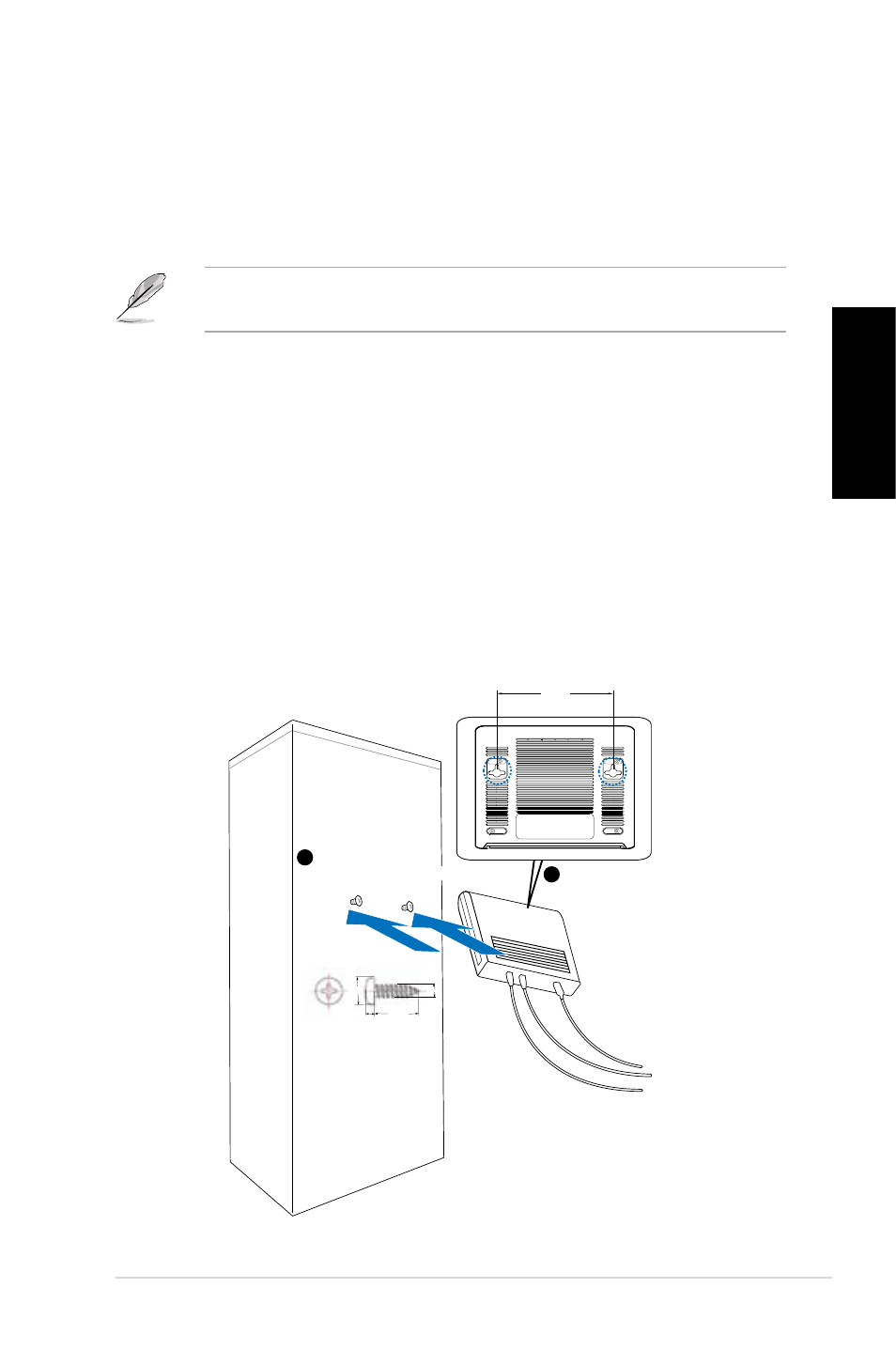

Figure 5. Fixation murale
Bottom Side
Secure two screws on the wall Latch the switch
onto the screws.
1
2
18.75mm
2mm
143.0mm
2.95mm 5.3mm
Ouvertures du switch
Positionnez les
ouvertures sur les vis
Fixez les deux vis sur le mur
