ESPAÑOL

ESP

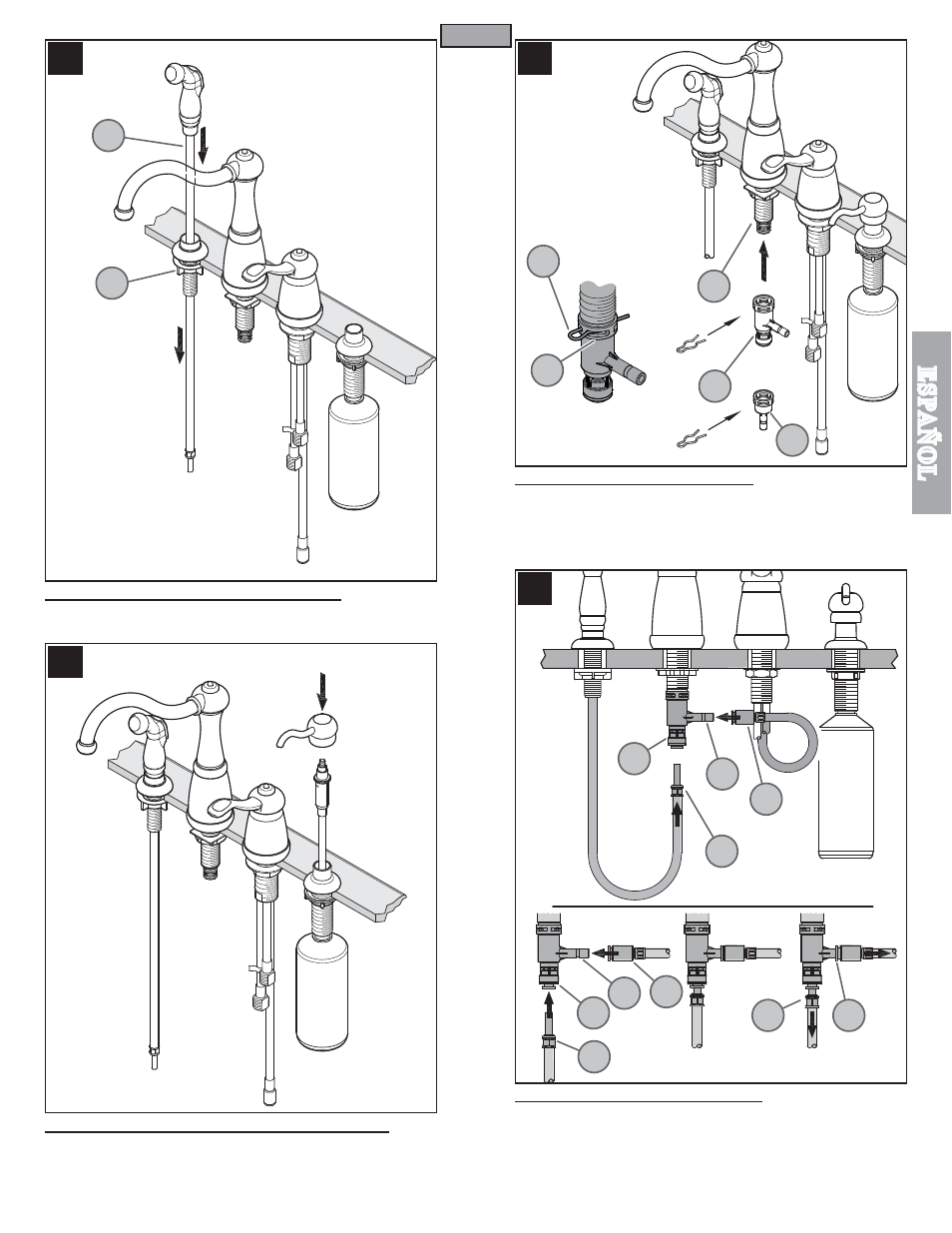

11 INSTALACIÓN DEL ROCIADOR LATERAL

Sobre el fregadero, inserte la manguera del rociador lateral (11A) a través de la guía
de la manguera (11B).

12 CÓMO INSTALAR EL DISPENSADOR DE JABÓN

Vierta jabón líquido (no incluido) en el oriﬁcio de la guía del surtidor (12A). Introduzca el
mecanismo de la bomba (12B) en el cuerpo del dispensador de jabón (12C). Coloque la
cabeza del dispensador (12D) presionando ﬁrmemente el mecanismo del dispensador
(12B).

13 INSTALACIÓN DEL DEFLECTOR

Empuje el perﬁl en T del deﬂector (13A) por completo hacia arriba hasta que quede
completamente asentado sobre la espiga de montaje (13B). Deslice la presilla (13C) en
los agujeros del deﬂector (13D), para ﬁjar la unidad.
Para las instalaciones que no requieren ningún rociador lateral, un conectador unidireccional
(13E) 970-037 se debe utilizar y se debe ordenar por separado.

14 CONEXIONES DE LA MANGUERA

Desde abajo del fregadero, empuje el accesorio de la manguera de salida (14A) ﬁrmemente sobre el
tubo de recibo del deﬂector (14B) hasta que ya no sea posible empujarlo más. Conecte el accesorio
de la manguera de rociado (14C) a la boquilla de salida del deﬂector (14D) hasta que ya no sea
posible empujarlo más. Tire hacia afuera los accesorios de conexión (14A y 14C). Si los accesorios
(14A y 14C) y las boquillas interiores (14E) se separan levemente pero no se desprenden, las
conexiones están seguras.

11B

11A

13B

13C

13D

13E

13A

14B

14D

14C

14A

14C

14D

14B

14A

14E
