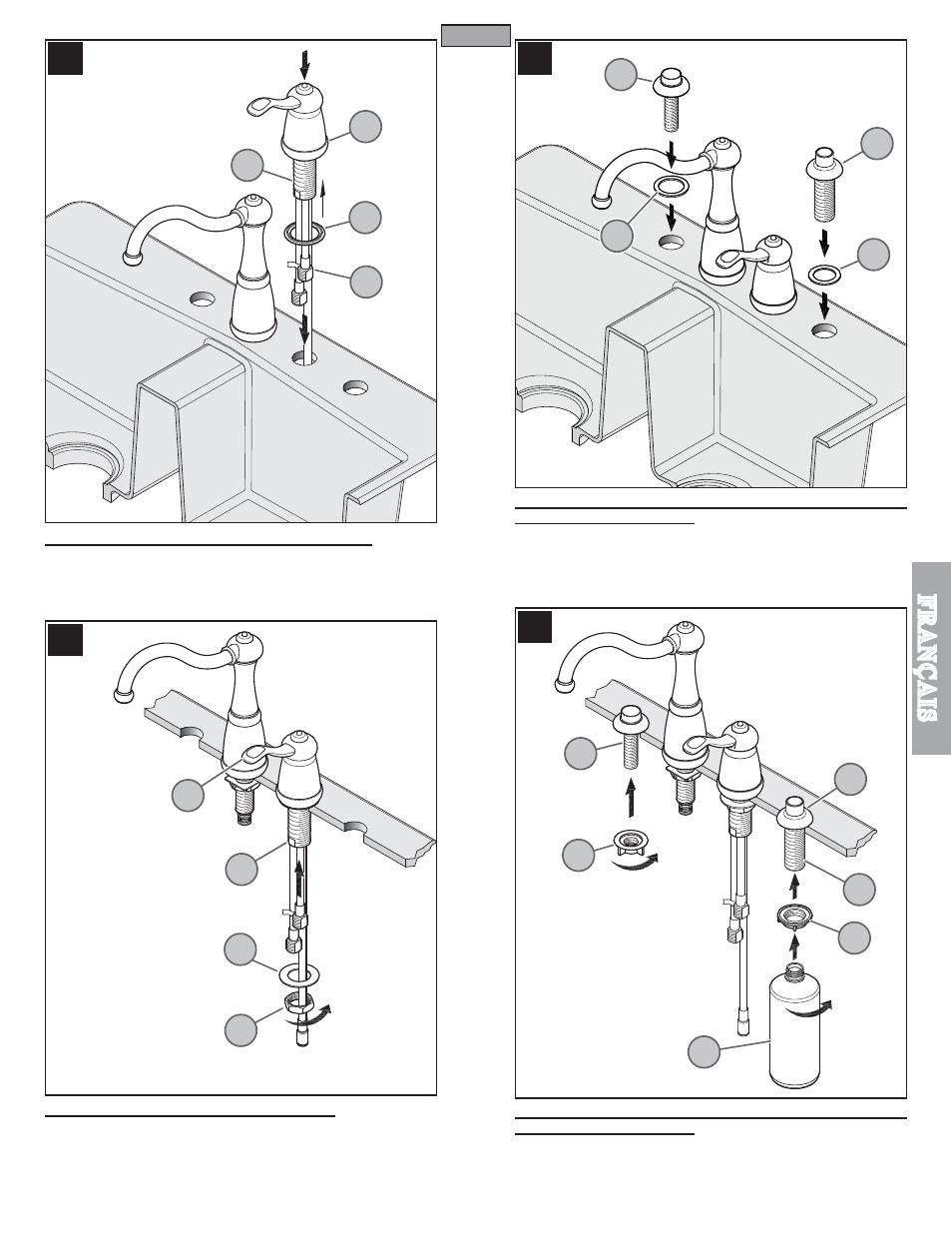

7 INSTALLATION DU CORPS DE LA COMMANDE

Appliquer du mastic de plombier dans la rainure prévue à cet effet sur le gasket (7A).
Placez le joint (7A) sous la base du corps de la commande (7B). De au-dessus de l’évier,
insérer au travers du trou côté de l’évier, faire (7C) passer la tige ﬁletée (7D) et le tuyau
souple du corps de la commande.

8 FIXATION DU CORPS DE LA COMMANDE

Depuis le dessous de l’évier, placer la rondelle (8A) et le contre-écrou (8B) sur la tige
de montage (8C). Vériﬁez que de la poignée (8D) indique en avant et qu’elle tourne de
manière égale dans les deux directions. Serrer le contre-écrou (8B) solidement sur la
tige de montage (8C).

Attention : ne pas trop serrer !

9 INSTALLATION DU GUIDE DE TUYAU ET DU GUIDE DU
DISTRIBUTEUR DE SAVON

Introduire le tube ﬁleté de le guide de tuyau (9A) au travers du joint (9B) et le tube ﬁleté
du guide du distributeur de savon (9C) au travers du joint en mousse (9D) dans les trous
de l’évier. Si on le désire, placer un petit cordon de mastic de plombier sur les dessous de
la bride de guidage (9A et 9C). (La guide de tuyau et le guide du distributeur de savon
peuvent toutes deux être placées dans l’un ou l’autre trou.)

10 FIXATION DU GUIDE DE TUYAU ET DU GUIDE DU
DISTRIBUTEUR DE SAVON

Depuis le dessous de l’évier, ﬁxer le guide de ﬂexible (10A) et la tige de distributeur de savon
(10B) en vissant les contre-écrous en plastique (10C) et (10D). Visser la bouteille (10E) sur le
tube ﬁleté du distributeur de savon (10F). La serrer avec les doigts.

Attention : ne pas trop serrer !

10C

10A

10B

10D

10E

10F
