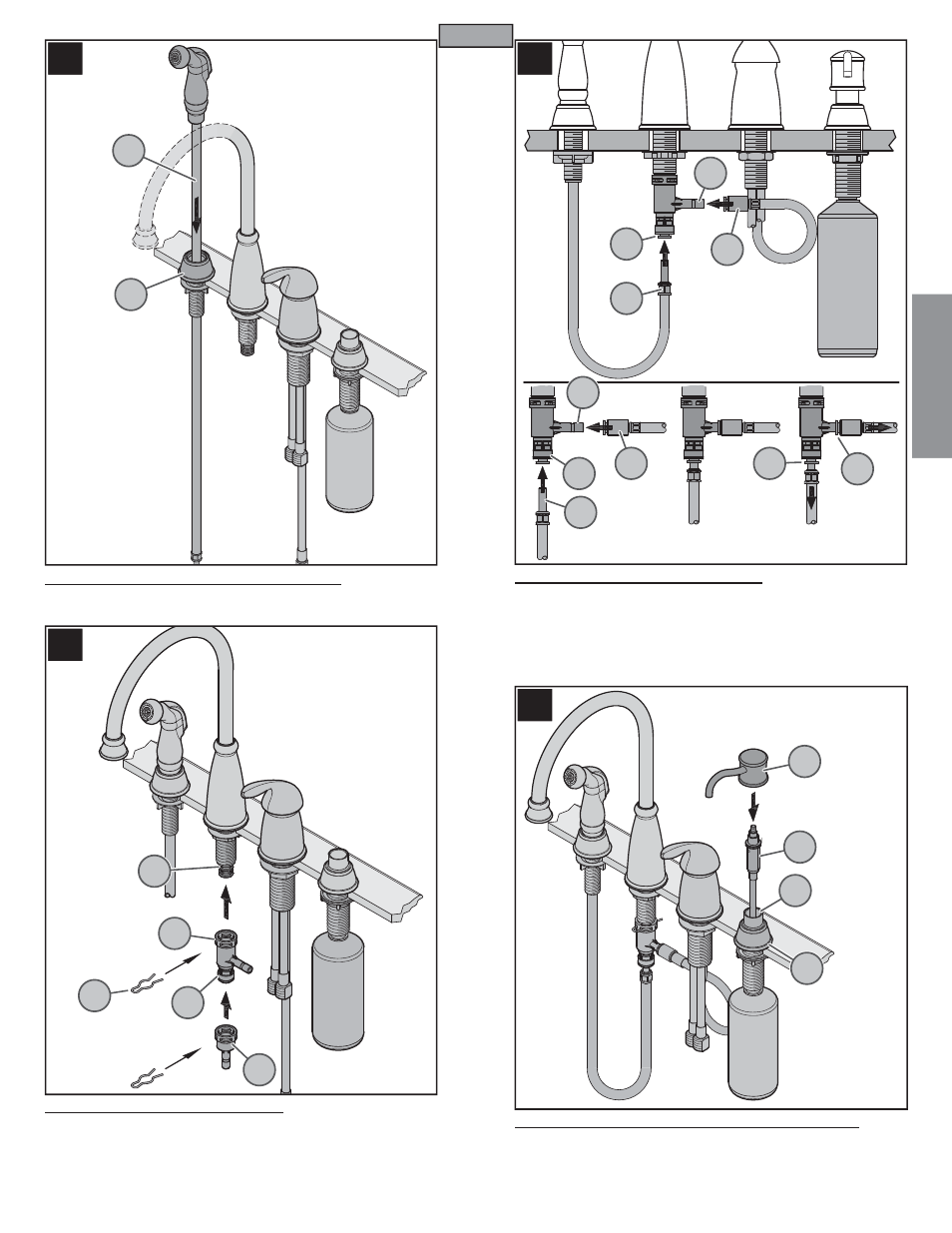

11 INSTALACIÓN DEL ROCIADOR LATERAL
Sobre el fregadero, inserte la manguera del rociador lateral (11A) a través de
la guía de la manguera (11B).
12 INSTALACIÓN DEL DEFLECTOR
Empuje el perfi l en T del defl ector (12A) por completo hacia arriba hasta que quede
completamente asentado sobre la espiga de montaje (12B). Deslice la presilla
(12C) en los agujeros del defl ector (12D), para fi jar la unidad.
Para las instalaciones que no requieren ningún rociador lateral, un conectador
unidireccional (12E) 970-037 se debe utilizar y se debe ordenar por separado.
13 CONEXIONES DE LA MANGUERA
Desde abajo del fregadero, empuje el accesorio de la manguera de salida (13A) fi rmemente
sobre el tubo de recibo del defl ector (13B) hasta que ya no sea posible empujarlo más.
Conecte el accesorio de la manguera de rociado (13C) a la boquilla de salida del defl ector
(13D) hasta que ya no sea posible empujarlo más. Tire hacia afuera los accesorios de
conexión (13A y 13C). Si los accesorios (13A y 13C) y las boquillas interiores (13E) se
separan levemente pero no se desprenden, las conexiones están seguras.
14 CÓMO INSTALAR EL DISPENSADOR DE JABÓN
Vierta jabón líquido (no incluido) en el orifi cio de la guia del surtidor (14A).
Introduzca el mecanismo de la bomba (14B) en el cuerpo del dispensador de
jabón (14C). Coloque la cabeza del dispensador (14D) presionando fi rmemente
el mecanismo del dispensador (14B).
9
14A
12D
12B
12C
12A
12E
14B
14D
14C
11A
11B
13D
13B
13E
13E
13A
13B
13C
13D
13A
13C
