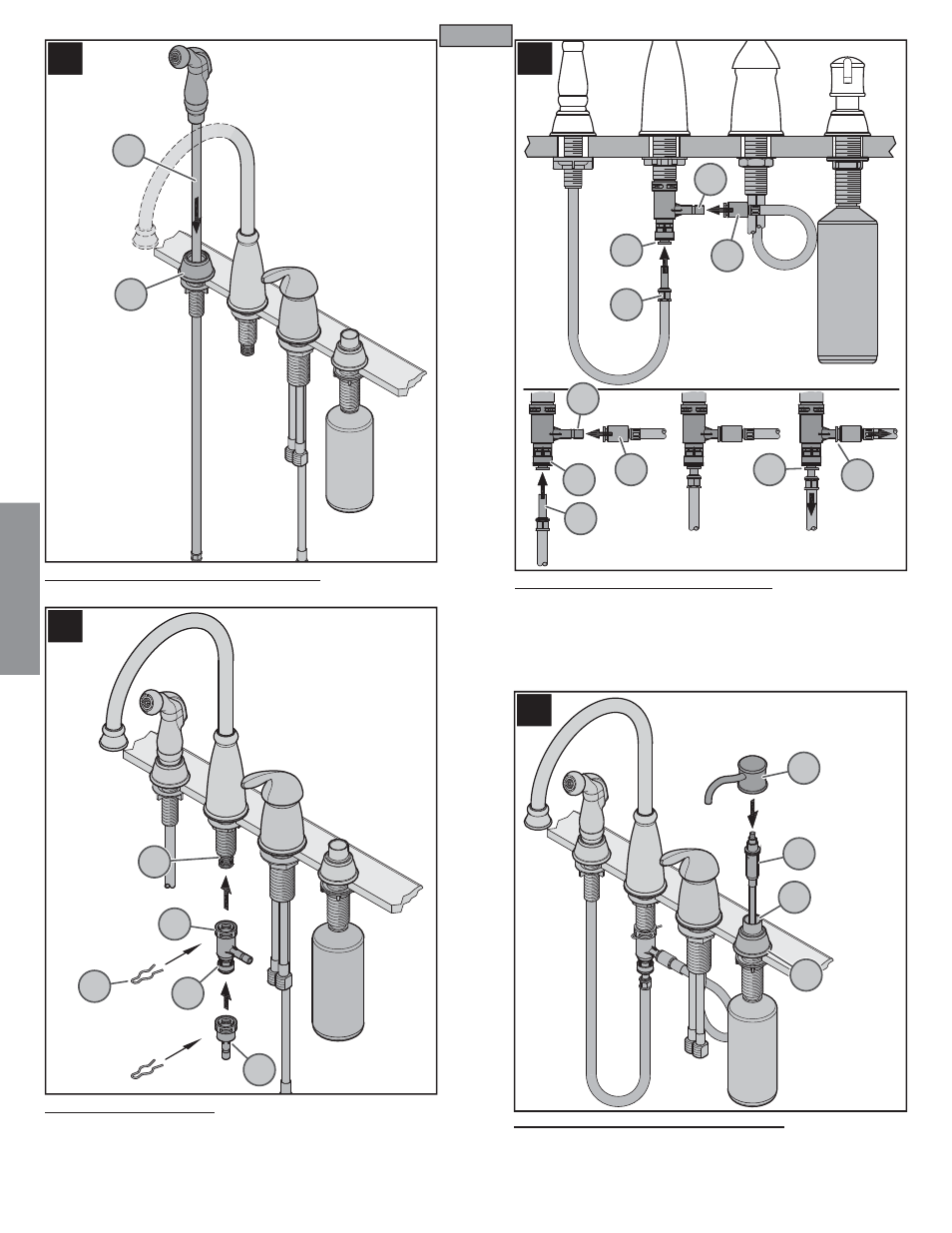

11 POSE DE LA DOUCHETTE LATÉRALE
De au-dessus de l’évier, insérer le fl exible de douchette (11A) dans son guide (11B).
12 POSE DU PARTITEUR
Pousser le té (12A) du partiteur à fond vers le haut jusqu’à ce qu’il soit bien en
place sur la tige de montage (12B). Glisser l’attache (12C) dans les trous du
partiteur (12D) pour assujettir celui-ci.
Pour les installations qui ne requièrent un aucun douchette latéral, connecteur
unidirectionnel (12E) 970-037 il doit être utilisé et il doit séparément être ordonné.
13 RACCORDEMENT DES FLEXIBLES
Depuis le dessous de l’évier, pousser fermement le raccord du fl exible de sortie
(13A) à fond sur le tube récepteur (13B). Brancher le raccord du fl exible de la
douchette (13C) en l’enfonçant à fond dans le manchon de sortie du partiteur
(13D). Tirer sur les raccords (13A et 13C). Si ces raccords (13A et 13C) et les
manchons intérieurs (13E) se séparent légèrement sans se débrancher, les
branchements sont solides.
14 POSE DU DISTRIBUTEUR DE SAVON
Verser du savon liquide (non fourni) dans l’orifi ce de le distributeur (14A).
Enfoncer le mécanisme de pompage (14B) dans le corps du distributeur (14C).
Mettre la tête (14D) de celui-ci en place en l’enfonçant sur le mécanisme de
distribution (14B).
