Assemble adapter (1) and solenoid (2) together using clip (3). Then
slide adapter/solenoid assembly onto tube (4) and snap on swing
clip (5). Pull down moderately to ensure connection has been made.
Note: Be sure metal components of solenoid assembly are not
touching other metallic objects under sink (i.e., copper pipes,
garbage disposal).
1
Solenoid Installation
Instalación del Solenoide
Installation de l’électrovanne
2
3
5
3
Solidarisez l’adaptateur (1) et le solénoïde (2) à l’aide de l’agrafe (3).
Glissez ensuite l’adaptateur avec le solénoïde sur le tube (4) et fixez-les
sur l’agrafe pivotante (5) en exerçant un pression. Tirez modérément
sur les éléments pour vous assurer qu’ils sont bien solidaires. Nota:
Asegúrese que los componentes metálicos del ensamble del
solenoide no tengan contacto con otros objetos metálicos debajo
del fregadero (es decir, tubos de cobre, triturador de desperdicios).
Ensamble juntos el adaptador (1) y el solenoide (2) con un gancho (3).
Luego, deslice el ensamble del adaptador / solenoide en el tubo (4) y
coloque a presión en el gancho giratorio (5). Hale hacia abajo
moderadamente para asegurar que la conexión se ha hecho. Note :
Assurez-vous que les composants métalliques de l’électrovanne
n’entrent pas en contact avec d’autres objets métalliques (tuyaux
de cuivre ou broyeur de déchets) sous l’évier.
5
1

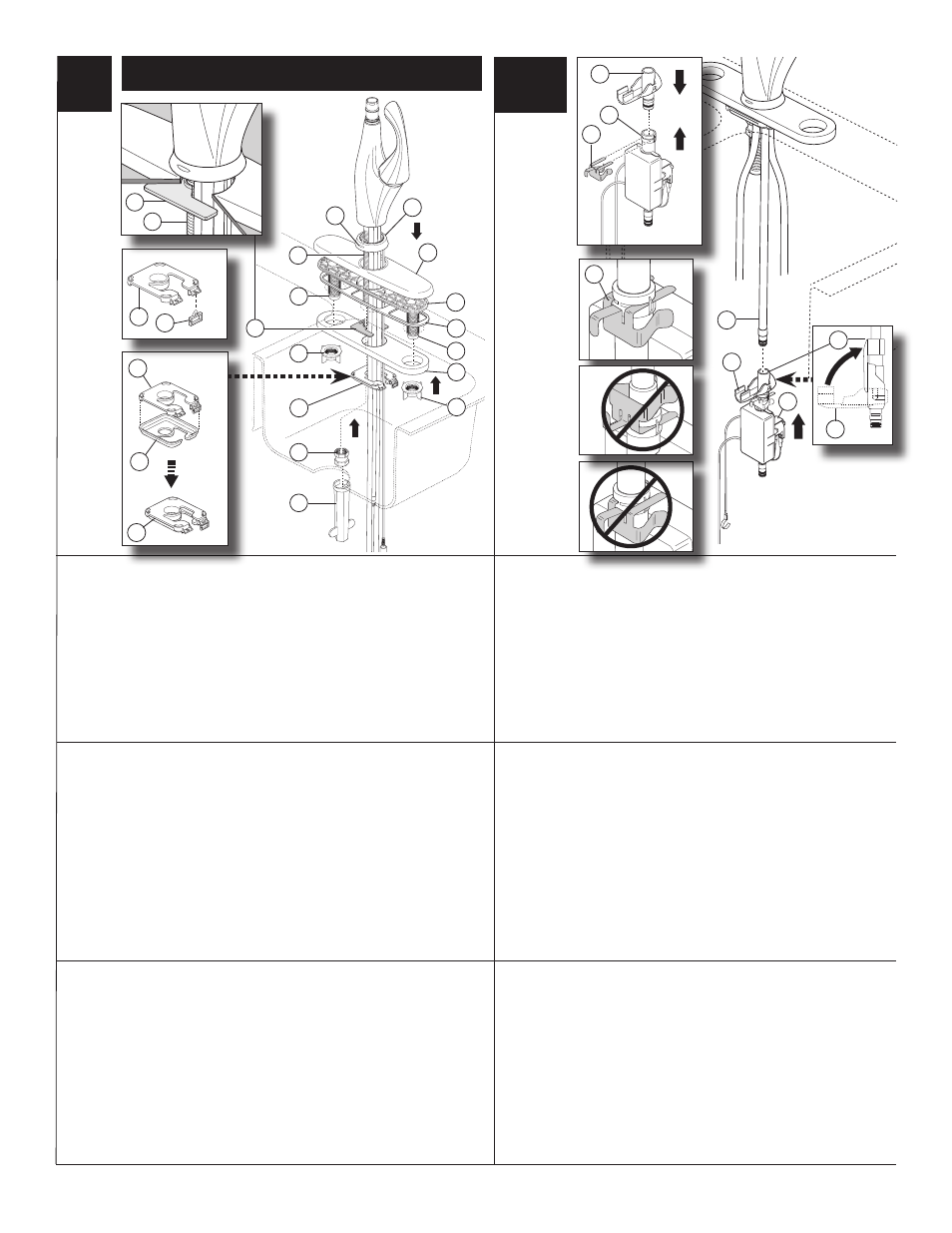

For 10" escutcheons: SHUT OFF WATER SUPPLIES. Slide trim ring (1) over tubes
and place on bottom of faucet making sure the indicator light (2) is located in front.
Remove adhesive backing from gasket (5) and press into place onto undercover plate
(4). Then, assemble undercover plate (4) and escutcheon (3), and place under trim
ring (1). IMPORTANT: Be certain to use the 10" escutcheon (3) AND undercover
plate (4). Insert tubes through mounting hole in sink and center faucet in position over
hole. Insert tab on saddle (6) into hole in insulator (7). Snap insulator (7) and bracket
(8) together as shown. From underneath, install insulator (10) onto mounting shank (13)
making sure the lip is installed inside mounting hole, fitting around mounting shank. It is
important to ensure the spout shank does not contact the metal sink. Next, below the
sink install the isolation plate (11), mounting bracket / insulator assembly (9) (insula-
tor side up) and nut (12) onto the mounting shank (13). Tighten nut using wrench (14).
Hand tighten mounting nuts (15) onto shanks (16).
5
4
9
7
8
9
1
13
12
14
15
15
16
10" Escutcheon / Chapa / Plaque
4
2
3
16
11
7
6
10
13
10
Para chapa de cubierta / chapetón de 10": CIERRE LOS SUMINISTROS DE AGUA.
Deslice el aro decorativo (1) sobre los tubos y coloque en la parte inferior de la llave, ase-
gurándose que la luz indicadora (2) está situada en el frente. Quite el adhesivo al dorso del
empaque (5) y presione en su lugar en la parte interior de la placa de cubierta (4). Luego
ensamble la placa interior debajo de la chapa de cubierta (4) y el chapetón (3), y coloque
por debajo del aro de accesorio (1). IMPORTANTE: Asegúrese usar la chapa de 10" (3)
Y la placa interior (4). Inserte los tubos a través del orificio de montaje en el fregadero y
coloque la llave de agua / grifo en posición central sobre el agujero. Inserte la lengüeta en
la abrazadera de soporte (6) en el orificio en el aislador (7). Ajuste juntos el aislador (7) y
el soporte (8) como se muestra. Desde abajo, instale el aislador (10) en la espiga (13) de
instalación asegurándose que el reborde se instala dentro del agujero de montaje, ajuste
alrededor de la espiga de montaje. A continuación, por debajo del fregadero, instale la
placa de aislamiento (11), el soporte de montaje / ensamble del aislante (9) (lado aislante
hacia arriba) y la tuerca (12) en la espiga de montaje (13). Apriete la tuerca con la llave de
tuercas (14). Apriete a mano las tuercas de montaje (15) en las espigas (16).
Pour les plaques de finition de 10 po : FERMEZ LES ROBINETS D’ARRêT. Glissez
l’anneau de finition (1) sur les tubes pour l’amener contre le dessous du robinet; assurez-
vous que le voyant (2) est orienté vers l’avant. Enlevez la pellicule recouvrant la colle
du joint (5) et placez le joint contre la sous-plaque (4); exercez une pression sur le joint.
Assemblez ensuite la sous-plaque (4) et la plaque de finition (3), puis placez-les sous
l’anneau de finition (1). IMPORTANT : Prenez soin d’utiliser la plaque de finition
de 10 po (3) ET la sous-plaque (4). Introduisez les tubes dans le trou de montage de
l’évier et centrez le robinet sur le trou. Introduisez la patte sur l’appui (6) dans le trou
de l’isolateur (7). Solidarisez l’isolateur (7) et le support (8) comme le montre la figure.
Par-dessous, montez l’isolateur (10) sur la tige de montage (13) en vous assurant que
la lèvre se trouve à l’intérieur du trou de montage, autour de la tige de montage. Montez
ensuite la plaque isolante (11) sous l’évier, le support de montage avec l’élément isolant
(9) (élément isolant vers le haut) et l’écrou (12) sur la tige de montage (13).Serrez l’écrou
à l’aide de la clé (14). Serrez les écrous de montage (15) à la main sur les tiges (16).
