Im Analysator befindet sich ein zweiter Polarisati-
onsfilter, dessen Ausrichtung um 90° zum Polarisator
versetzt ist, wenn die Skala auf 0° (360°) ausgerichtet
ist. In dieser Position ist, ohne optisch aktive Sub-
stanz in der Messkammer, ein Minimum der Leucht-
stärke wahrnehmbar.
Eine optisch aktive Substanz im Messzylinder verän-
dert rechts- oder linksdrehend die Polarisationsebe-
ne, was sich durch Zunahme der Helligkeit äußert.
Durch Nachstellen des Analysators wird die Helligkeit
wieder minimiert. Unter dem feststehenden Zeiger
ist ein Winkelwert ablesbar, der dem Drehwinkel der
Polarisationsebene entspricht.
3. Lieferumfang
1 Polarimeter-Grundgerät
1 Analysatorscheibe
1 Messzylinder
1 Steckernetzgerät
1 US-Steckeradapter (nur bei U8761161-115)
4. Technische Daten
Wellenlängen: 630 nm (rot)
580 nm (gelb)
525 nm (grün)
468 nm (blau)
Abmessungen: ca. 110 x 190 x 320 mm³
Masse: ca. 1 kg
Das Polarimeter U8761161-115 ist für eine Netzspan-
nung von 115 V (±10 %) ausgelegt, U8761161-230 für
230 V (±10 %).
5. Bedienung
• Analysatorscheibe von der Messkammer abneh-
men.
• Messzylinder heraus nehmen und mit der Probe-
flüssigkeit befüllen. Danach unbedingt den Mess-
zylinder trocken wischen, so dass sich keine Flüs-
sigkeitsrückstände außen am Messzylinder be-
finden.
• Den Messzylinder in die Messkammer stellen.
Dabei darauf achten, dass keine Flüssigkeit ver-
schüttet wird und in die Messkammer gelangt.
• Analysatorscheibe wieder aufsetzen und so dre-
hen, dass der Zeiger auf der 360°-Position steht.
• Stromversorgung über Steckernetzgerät herstel-
len.
• Lichtwellenlänge durch Verschieben des LED-
Umschalters wählen.
Die Messung des Polarisationswinkels der optisch
aktiven Substanz erfolgt durch feinfühliges Drehen
des Analysators unter Beobachtung des Leuchtpunk-
tes durch die Sichtöffnung.
Der Einstellwert ist erreicht, wenn die Helligkeit ein
Minimum erreicht hat.
Rechtsdrehend ist eine Substanz, die das polarisierte
Licht im Uhrzeigersinn dreht. Zur Kennzeichnung der
optischen Aktivität solcher Substanzen benutzt man
das Zeichen (+). Die Differenz aus 360° und dem
ablesbaren Winkel entspricht dem Drehwinkel der
Polarisationsebene.

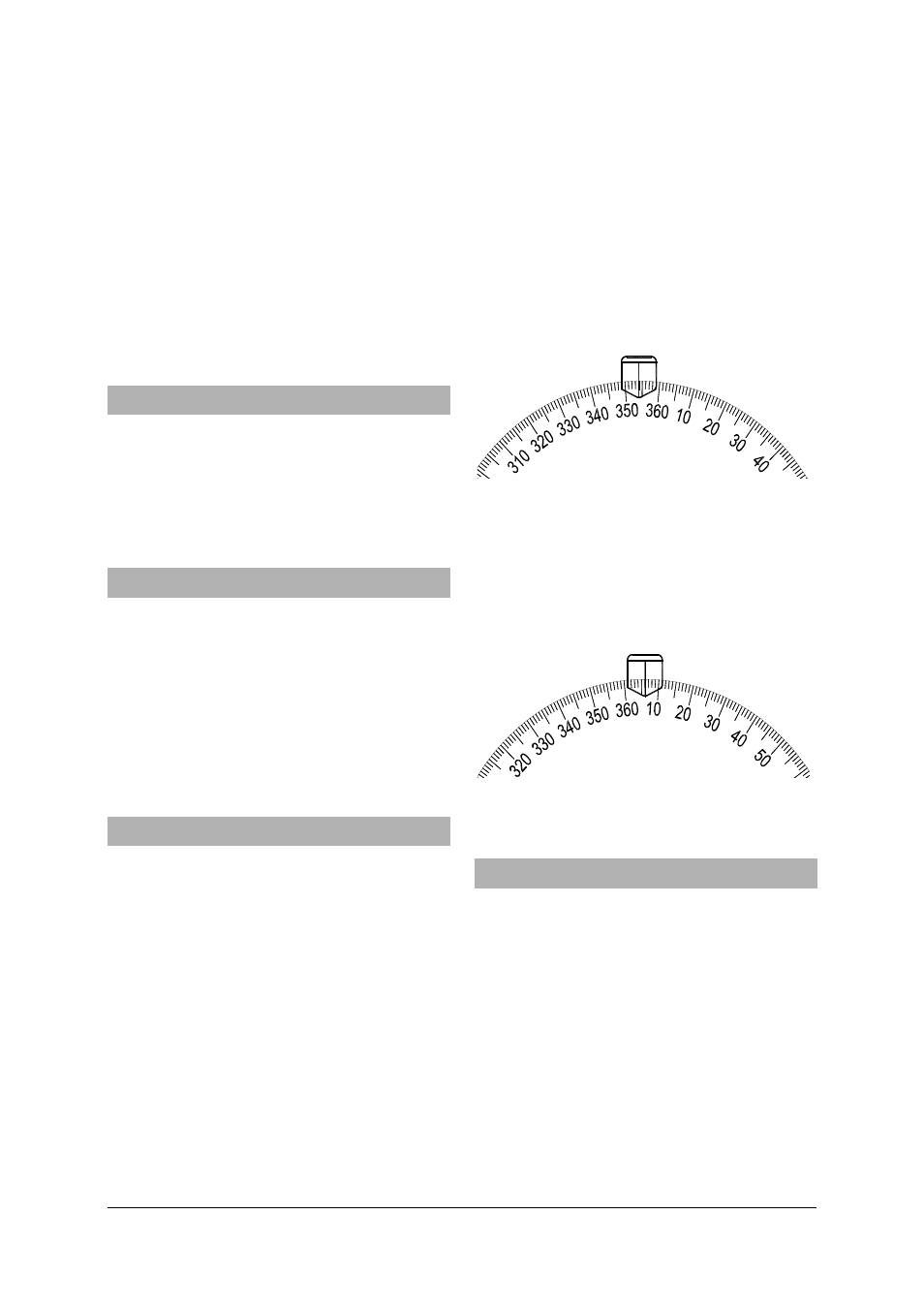

Fig.1 Beispiel für eine rechtsdrehende Substanz (+6°)
Linksdrehend ist eine Substanz, die das polarisierte
Licht gegen den Uhrzeigersinn dreht. Zur Kennzeich-
nung der optischen Aktivität solcher Substanzen
benutzt man das Zeichen (-). Der Winkel einer links-
drehenden Substanz wird direkt abgelesen
Fig.2 Beispiel für eine linksdrehende Substanz (-6°)
6. Versuchsbeispiele
6.1 Messung der optischen Aktivität einer Saccha-
roselösung in Abhängigkeit der Konzentrati-
on, der Schichtdicke und der Farbe des Lichts
• Zuckerlösung (10 g in 100 ml) herstellen. Dazu
10 g Zucker abwiegen, in ca. 60 cm
3 destilliertem
Wasser auflösen und im Messzylinder auf 100
cm
3 auffüllen.
• Schichtdicke abmessen und Messzylinder in die
Messkammer einsetzen.
Hinweis:
100 ml Flüssigkeit im Messzylinder entsprechen einer
Schichtdicke von 1,9 dm, 75 ml – 1,43 dm, 50 ml –
0,96 dm und 25 ml – 0,44 dm.
• Drehwinkel für die verschiedenen LEDs messen.
