2
L'analyseur contient un second filtre de polarisation
dont l'orientation est décalée de 90° dans le sens du
polariseur lorsque la graduation est réglée sur 0°
(360°). Dans cette position, sans la substance
optiquement active dans la chambre de mesure, un
minimum d'intensité lumineuse est perceptible.
Une substance optiquement active dans le cylindre
de mesure modifie la rotation à droite ou à gauche
du plan de polarisation, ce qui se traduit par une
augmentation de la luminosité. Un ajustage de
l'analyseur réduit à nouveau la luminosité. Sous le
pointeur fixe, on peut lire l'angle qui correspond à
l'angle de rotation du plan de polarisation.
3. Matériel fourni
1 polarimètre de base
1 disque d'analyseur
1 cylindre de mesure
1 alimentation secteur
1 adaptateur enfichable US (uniquement pour
U8761161-115)
4. Caractéristiques techniques
Longueurs d'onde : 630 nm (rouge)
580 nm (jaune)
525 nm (vert)
468 nm (bleu)
Dimensions : env. 110x190x320 mm³
Masse : env. 1 kg
Le polarimètre U8761161-115 est conçu pour une
tension secteur de 115 V (
±10 %), le U8761161-230
pour 230 V ( ±10 %).
5. Manipulation
• Retirez le disque d'analyseur de la chambre de
mesure.
• Retirez le cylindre de mesure et remplissez-le du
liquide d'essai. Ensuite, séchez impérativement
le cylindre de mesure en l'essuyant, de sorte
qu'il ne présente plus aucun résidu de liquide.
• Placez le cylindre de mesure dans la chambre de
mesure. Veillez à ce que le liquide ne soit pas
renversé ni ne pénètre dans la chambre de
mesure.
• Remettez le disque d'analyseur et tournez-le de
sorte que le pointeur soit en position 360°.
• Établissez l'alimentation électrique avec
l'alimentation secteur.
• Sélectionnez la longueur d'onde lumineuse en
déplaçant l'inverseur LED.
Mesurez l'angle de polarisation de la substance
optiquement active en tournant très doucement
l'analyseur, tout en observant le point lumineux à
travers l'ouverture.
La valeur de réglage est atteinte lorsque la luminosité
a atteint son degré minimum.
Dans le sens de rotation à droite, une substance
tourne la lumière polarisée dans le sens des aiguilles
d'une montre. Pour identifier l'activité optique de
telles substances, on utilise le signe (+). La différence
entre 360° et l'angle sur la graduation correspond à
l'angle de rotation du plan de polarisation.

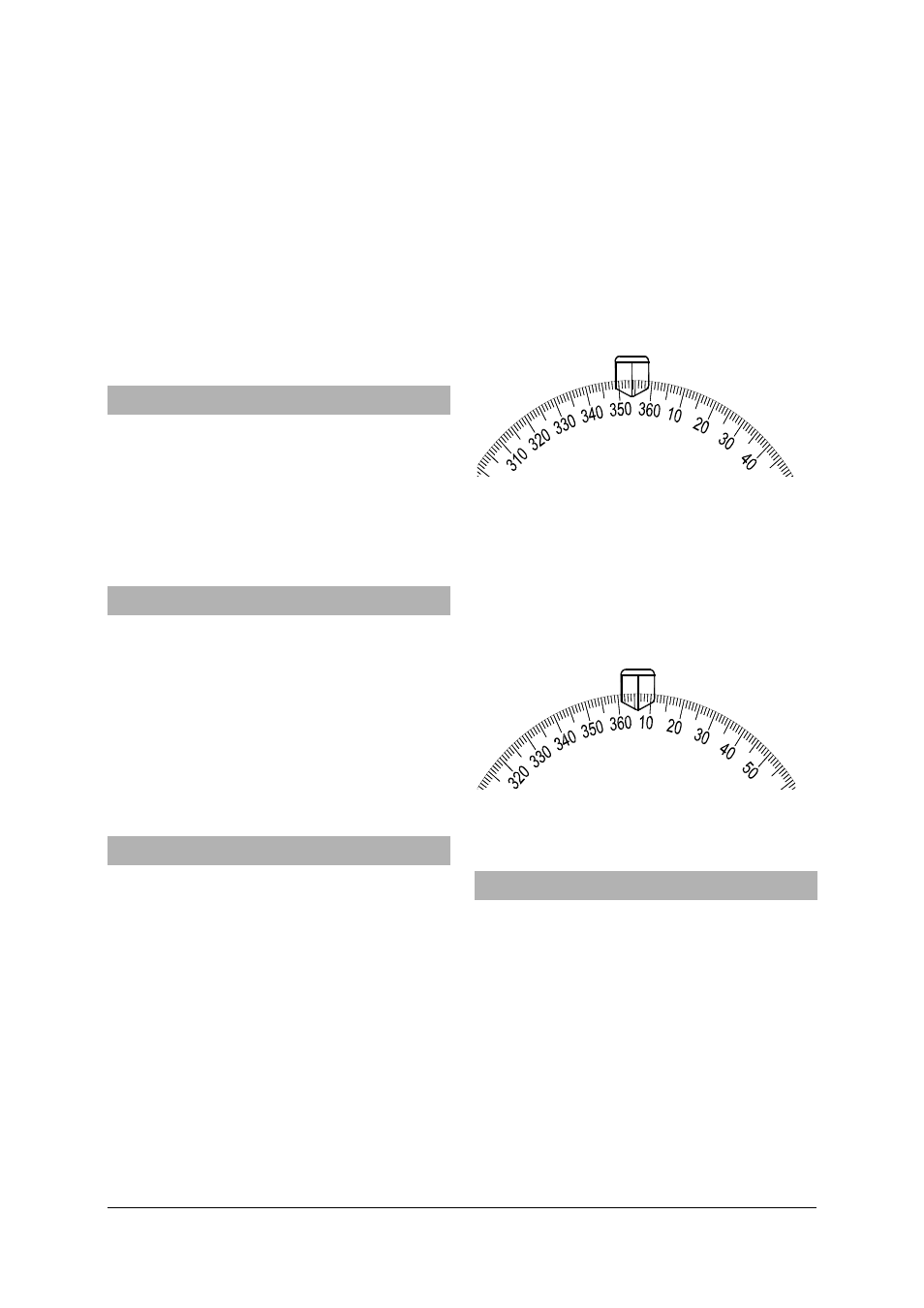

Fig.1 Exemple d'une substance tournant à droite (+6°)
Dans le sens de rotation à gauche, une substance
tourne la lumière polarisée dans le sens inverse des
aiguilles d'une montre. Pour identifier l'activité
optique de telles substances, on utilise le signe (-).
L'angle d'une substance à rotation à gauche est lu
directement sur la graduation.
Fig. 2 Exemple d'une substance tournant à gauche (-6°)
6. Exemples d'expériences
6.1 Mesure de l'activité optique d'une solution de
saccharose en fonction de la concentration,
de l'épaisseur de couche et de la couleur de la
lumière
• Préparez une solution de saccharose (10 g dans
100 ml). Dosez 10 g de sucre que vous dissolvez
dans env. 60 cm³ d'eau distillée et remplissez à
100 cm³ dans le cylindre de mesure.
• Mesurez l'épaisseur de couche et placez le
cylindre de mesure dans la chambre de mesure.
Note :
100 ml de liquide dans le cylindre de mesure
correspondent à une épaisseur de couche de 1,9 dm,
75 ml – 1,43 dm, 50 ml – 0,96 dm et 25 ml –
0,44 dm.
