2. Descrição
O Medidor de Campo E serve para a medição estática
de forças eléricas de campo ou tensões elétricas.
1. O princípio de medição da força de campo elétrica:
com uma sonda com quatro setores dispostos em
forma de estrela (placa de indução) gira uma placa de
proteção moldada do mesmo modo. Deste modo
interrompe-se constantemente um fluxo elétrico
atuante sobre a sonda e nela surgem periodicamente
cargas de indução, que fluem para fora através de
uma resistência de alto valor ohmico. Os impulsos de
tensão assim gerados são ampliados pelo aparelho e
retificados. A tensão de saída é proporcional a tensão
de indução e assim proporcional a intensidade de
campo elétrica atuante sobre a sonda.
1 mm
A
B
C

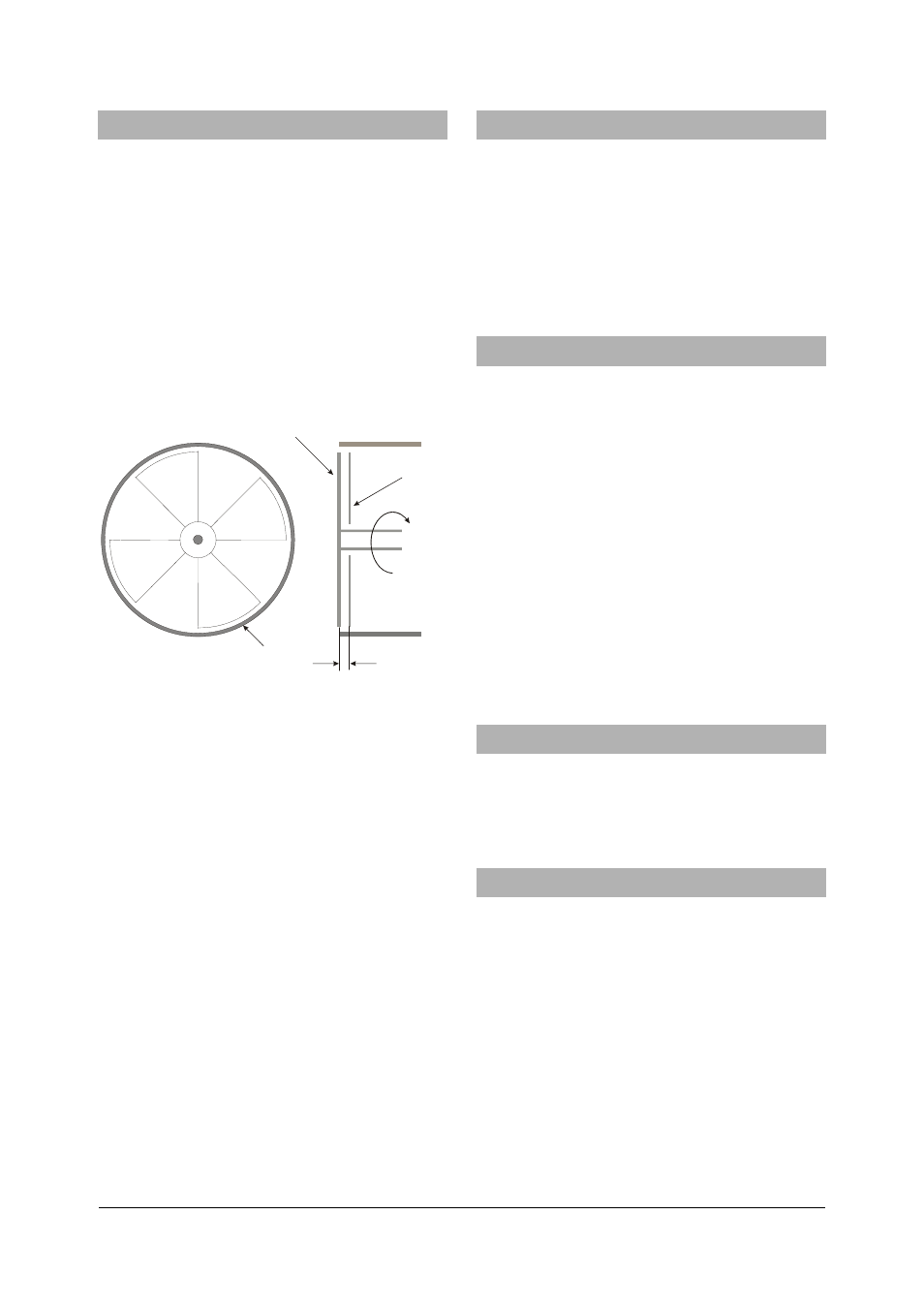

Fig. 1 A Placa de proteção, B Placa de indução eletrostática,
C Cilindro de proteção
Como instrumento indicador pode ser empregado um
habitual medidor de tensão contínua (faixa de
medição 1 V ou 3 V). 1 Volt de tensão indicada
corresponde a intensidade de campo de 100 V/cm,
300 V/cm ou 1000 V/cm, comutável na chave giratória
na faixa „E“.
2. Princípio de medição do Medidor de Campo E
eletrômetro de indução: Uma placa condensadora
(placa medidora de tensão) é colocada numa distância
exatamente definida da sonda. Ela forma junto com a
sonda um condensador, cuja intensidade de campo
elétrica é uma função da tensão do condensador e da
distãncia da placa.
Uma tensão instalada na placa medidora de tensão é
indicada na posição da chave „U". Empregando-se a
placa medidora de tensão a uma pequena distância,
então 1 Volt de tensão indicada corresponde de
acordo com a posição da chave na faixa „U“ a uma
tensão medida de 10 V, 30 V ou 100 V. Para a placa
medidora de tensão a grande distância, amplia-se a
faixa de medição pelo fator 10.
O aparelho é plenamente protegido contra sobre-
tensão, mesmo para descarga de centelhas.
3. Material fornecido
1 Aparelho básico Medidor de Campo E
1 Placa medidora de tensão
1 Placa medidora de tensão, faixa de medição 1x
1 Placa medidora de tensão, faixa de medição 10x
1 Placa medidora de condensador, 250 cm 2
1 Placa medidora de condensador, com pegador, 250
cm
2
20 Arruelas distanciadoras de vidro acrílico,1 mm
4. Dados técnicos
Tensão de operação: veja verso do aparelho
Tensao de saída: max. 10 V
Faixas de medição (1 V tensão de saída corresponde):
100 V/cm, 300 V/cm,
1000 V/cm
10 V, 30 V, 100 V (com
placa medidora de tensão
1x)
100 V, 300 V, 1000 V (com
placa medidora de tensão
10x)
Resistência de entrada: 10 M
Ω
Dimensões: aprox. 140 x 110 x 70 mm 3
Massa: aprox. 1 kg
O Medidor de Campo E U8533015-115 é projetado
para uma tensão de rede de 115 V (±10 %), U8533015-
230 para 230 V (±10 %).
5. Acessórios recomendados
Multímetro analógico AM50 U17450
Assessórios para o Medidor de Campo E U8533050
Bastão de contato U8497730
Resistência 300 k
Ω
U51013
6. Operação
6.1 Informações gerais
• Sempre que possivel fazer experiências com
tensão não perigosa ao contato.
• Mediante emprego de fontes de rede, que
forneçam uma tensão perigosa ao contato,
empregar a resistência (U51013) para limitação da
corrente.
• Para todas as medições conectar o bastão com a
ligação à massa no cilindro protetor e segurá-lo
na mão para que o experimentador esteja no
mesmo potencial.
• Antes de cada série de medições deve ser feita
uma calibração do ponto zero do Medidor de
Campo E para cada faixa de medição.
