2. Beschreibung
Der E-Feldmesser dient zur statischen Messung elektri-
scher Feldstärken oder elektrischer Spannungen.
1. Messprinzip zur Messung der elektrischen Feldstär-
ke: Vor einer Sonde mit vier sternförmig angeordne-
ten Sektoren (Influenzplatte) dreht sich eine gleich
geformte Abschirmplatte. Auf diese Weise wird ein auf
die Sonde wirkender elektrischer Fluss ständig unter-
brochen und auf der Sonde entstehen periodisch
Influenzladungen, die über einen hochohmigen Wi-
derstand abfließen. Die so erzeugten Spannungsim-
pulse werden im Gerät verstärkt und gleichgerichtet.
Die Ausgangsspannung ist der Influenzspannung und
damit der auf die Sonde wirkenden elektrischen Feld-
stärke proportional.
1 mm
A
B
C

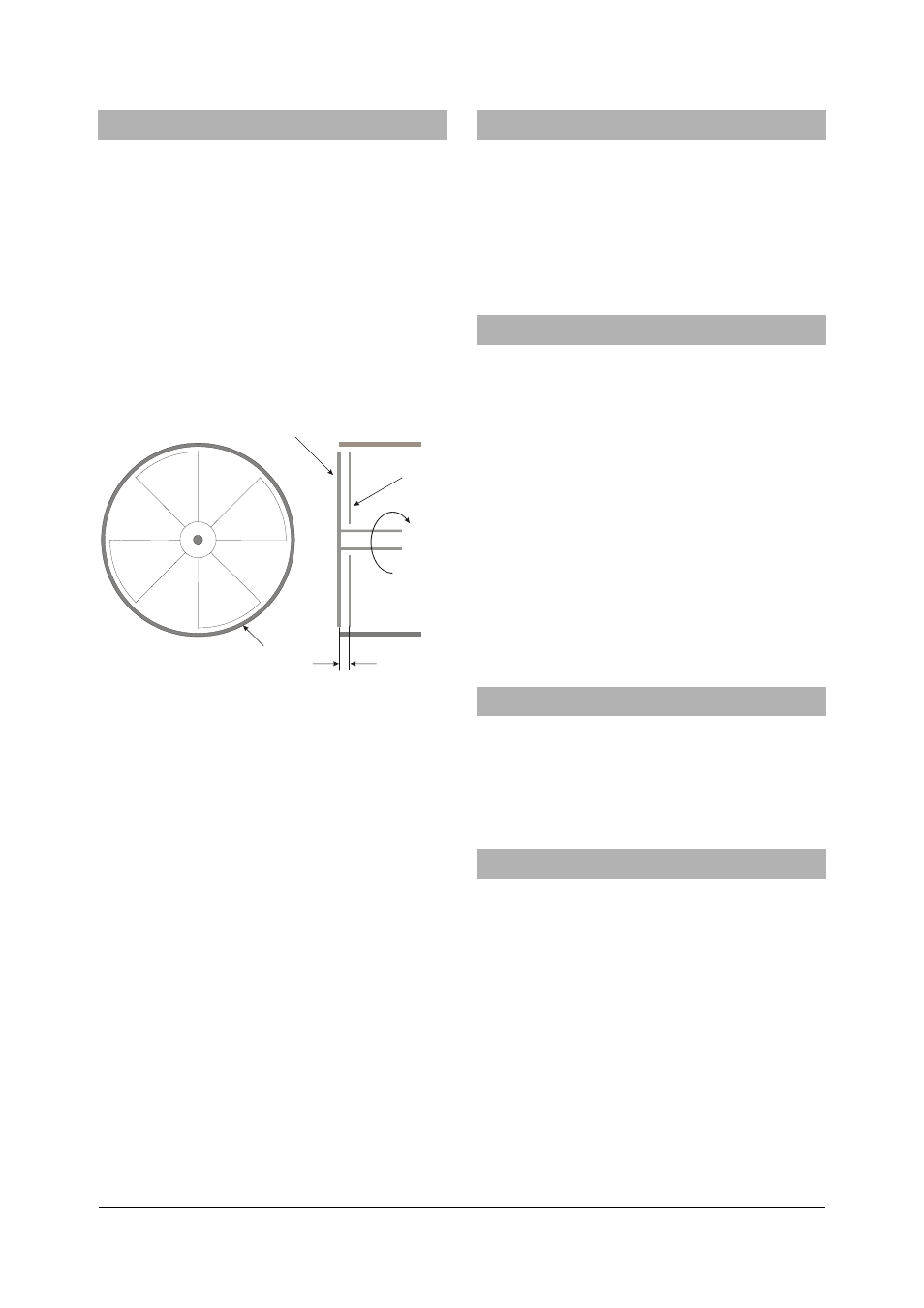

Fig. 1 A Abschirmplatte, B Influenzplatte, C Abschirmzylinder
Als Anzeigeinstrument kann ein üblicher Gleichspan-
nungsmesser (Messbereich 1 V oder 3 V) verwendet
werden. 1 Volt Anzeigespannung entspricht einer
elektrischen Feldstärke von 100 V/cm, 300 V/cm oder
1000 V/cm, umschaltbar am Drehschalter im Bereich
„E“.
2. Messprinzip des E-Feldmessers als Influenz-
Elektrometer: Eine Kondensatorplatte (Spannungs-
messplatte) wird in einem genau definierten Abstand
von der Sonde angeordnet. Sie bildet zusammen mit
der Sonde einen Kondensator, dessen elektrische
Feldstärke eine Funktion der Kondensatorspannung
und des Plattenabstandes ist.
Eine an die Spannungsmessplatte angelegte Spannung
wird in den Schalterstellungen „U" angezeigt. Ver-
wendet man die Spannungsmessplatte mit kleinem
Abstand, so entspricht 1 Volt Anzeigespannung je nach
Schalterstellung im Bereich „U“ einer Messspannung
von 10 V, 30 V oder 100 V. Bei der Spannungsmess-
platte mit großem Abstand erweitert sich der Messbe-
reich um den Faktor 10.
Das Gerät ist gegen Überspannung, auch bei Funken-
überschlag, voll geschützt.
3. Lieferumfang
1 E-Feld-Messer Grundgerät
1 Spannungsmessplatte, Messbereich 1x
1 Spannungsmessplatte, Messbereich 10x
1 Kondensator-Messplatte, 250 cm 2
1 Kondensatorplatte auf Stiel, 250 cm 2
20 Abstandscheiben aus Plexiglas, 1 mm
4. Technische Daten
Betriebsspannung: siehe Geräterückseite
Ausgangsspannung: max. 10 V
Messbereiche (1 V Ausgangsspannung entspricht):
100 V/cm, 300 V/cm,
1000 V/cm
10 V, 30 V, 100 V (mit
Spannungsmessplatte 1x)
100 V, 300 V, 1000 V (mit
Spannungsmessplatte 10x)
Eingangswiderstand: 10 M
Ω
Abmessungen: ca. 140 x 110 x 70 mm 3
Masse: ca. 1 kg
Der E-Feldmesser U8533015-115 ist für eine Netz-
spannung von 115 V (±10 %) ausgelegt, U8533015-230
für 230 V (±10 %).
5. Empfohlenes Zubehör
Analog-Multimeter AM50 U17450
Zubehör zum E-Feldmesser U8533050
Kontaktstab U8497730
Widerstand 300 k
Ω
U51013
6. Bedienung
6.1 Allgemeine Hinweise
• Wenn immer möglich mit nicht berührungsge-
fährlicher Spannung experimentieren.
• Bei Einsatz von Netzgeräten, die eine berührungs-
gefährliche Spannung liefern, den Widerstand
(U51013) zur Strombegrenzung verwenden.
• Bei allen Messungen den Kontaktstab mit der
Massebuchse am Abschirmzylinder verbinden und
in die Hand nehmen, damit der Experimentator
auf dem gleichen Potenzial ist.
• Vor jeder Messreihe sollte eine Nullpunktkalibrie-
rung des E-Feldmessers für jeden Messbereich
vorgenommen werden.
