Medidor de Campo E U8533015
Instrução de operação
02/08 ALF

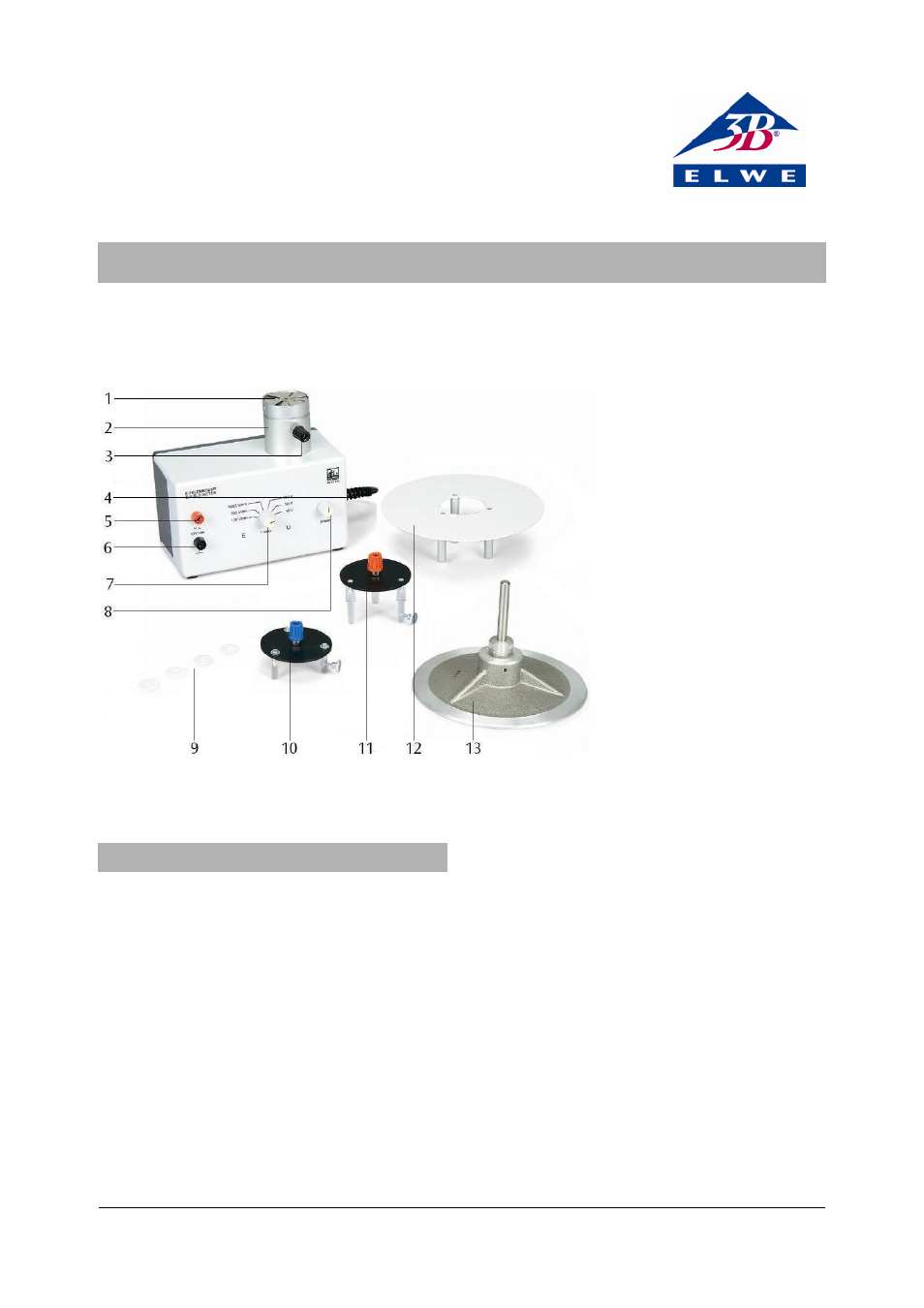

1 Placa de blindagem
2 Cilindro de blindagem
3 Ligação à massa
4 Chave de rede (não visivel)
5 Saida de tensão
6 Ligação à massa saída de tensão
7 Chave seletora de faixa de
medição
8 Regulador Offset
9 Jogo de arruelas distanciadoras
de vidro acrílico
10 Placa medidora de tensão,
faixa de medição 1x
11 Placa medidora de tensão,
faixa de medição 10x
12 Placa condensadora de
medição, 250 cm²
13 Placa condensadora, 250 cm²
1. Notas de segurança
O Medidor de Campo E corresponde às diretrizes de
seguranca para aparelhos elétricos de medição,
reguladores, comando e de laboratórios conf. DIN EN
61010 parte 1 e é montado conf. Classe de proteção I.
É previsto para operar em ambientes secos,
adequados a meios operacionais elétricos.
Usando-se o aparelho de acordo com as prescrições
garante-se o uso seguro. A segurança porém fica
comprometida se o aparelho for operado
inadequadamente e tratado com desleixo.
Supondo-se que o aparelho não mais possa mais ser
operado sem risco, então deve ser desativado
imediatamente.
Nas escolas e centros de treinamento a operação do
aparelho deve ser supervisionada responsavelmente
por pessoal qualificado.
• Antes da operação inicial verificar se o valor para
tensão de rede para ligação impresso no lado
traseiro da carcaça corresponde às exigências
locais.
• Antes da operação inicial examinar a carcaça e o
cabo de ligação para a rede quanto a
danificações, e mediante irregularidades
funcionais e danos visiveis desativar o aparelho
evitando o uso indevido.
• Ligar o aparelho somente em tomadas com cabo
de segurança aterrado.
• Instalar a placa condensadora e a placa medidora
de tensão somente com o aparelho desligado.
