2
2. Descripción
El medidor de campo eléctrico sirve para la medición
estática de intensidades de campo eléctrico o de
tensiones eléctricas.
1er. Principio de medida para la medición de la
intensidad de campo eléctrico: Enfrente de una sonda
con cuatro sectores ordenados en forma de aspas o
estrella (placa de influencia) gira una placa de
apantallamiento de la misma forma. En esta forma se
interrumpe constantemente el flujo eléctrico que
actúa sobre la sonda y sobre la mis ma se producen
cargas de influencia periódicas, que se conducen a
tierra por medio de una resistencia de altos ohmios.
Los impulsos de tensión generados se amplifican y
rectifican en el aparato. La tensión de salida es la
tensión de influencia y por lo tanto proporcional a la
intensidad de campo eléctrico que actúa sobre la
sonda.
1 mm
A
B
C

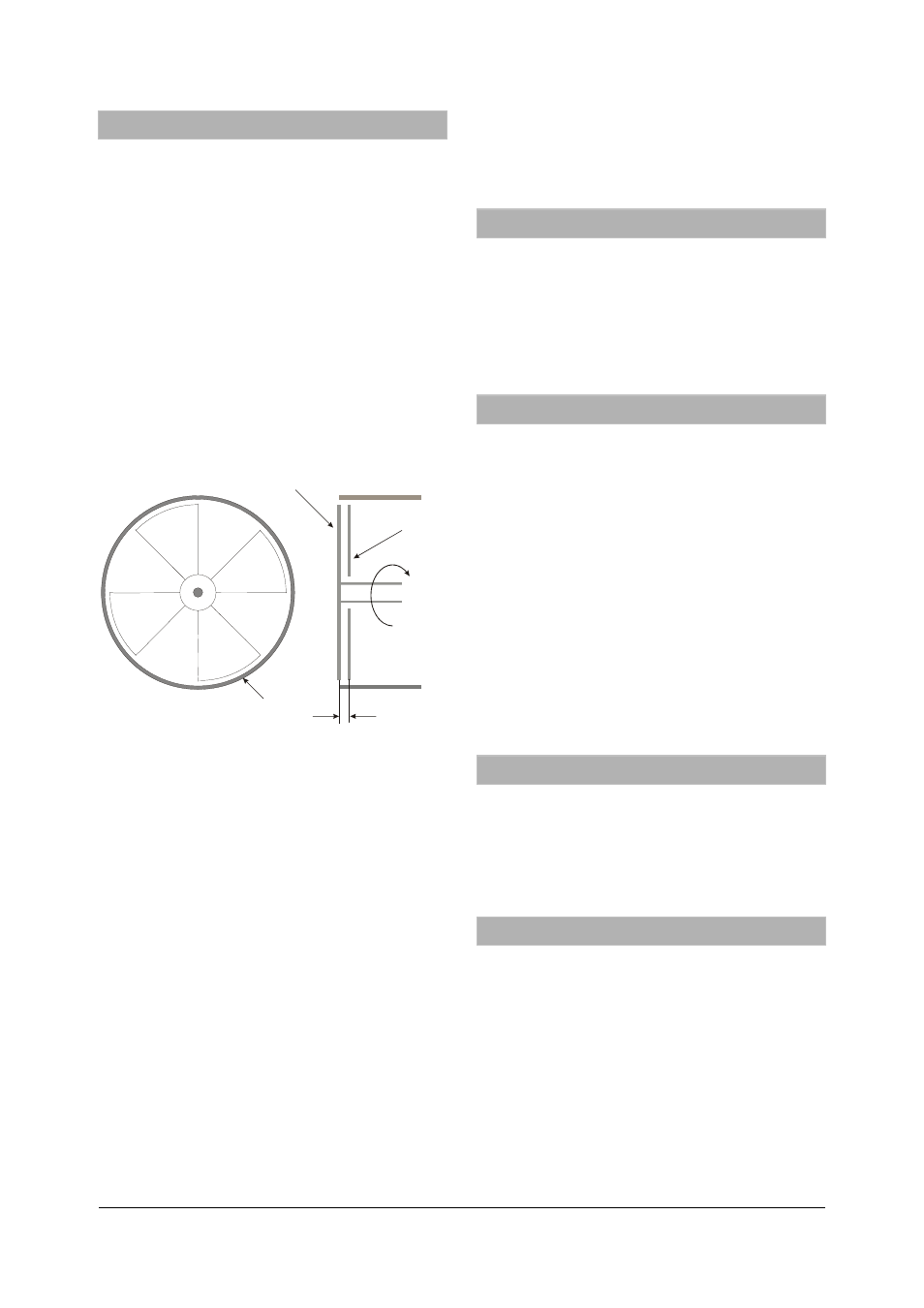

Fig. 1 A: Placa de apantallamiento, B: Placa de influencia, C:
Cilindro de apantallamiento
Como instrumento de indicación se puede usar
cualquier voltímetro de tensión continua (Alcance de
medida 1 V o 3 V). 1 Voltio de tensión indicada
corresponde a una intensidad de campo eléctrico de
100 V/cm, 300 V/cm o 1000 V/cm, conmutables con el
conmutador giratorio en la posición “E“.
2o. Principio de medida del medidor de campo
eléctrico como electrómetro de influencia: Una placa
de condensador (placa de medida de tensión) se
coloca a una distancia bien definida en- frente de la
sonda. Las dos conforman así un condensador, cuya
intensidad de campo eléctrico es una función de la
tensión del condensador y de la distancia entre las
placas.
Una tensión aplicada en la placa de medida de
tensión se indica con el conmutador en la posición
“U“. Si se aplica la placa de medida de tensión con
distancia pequeña, 1 Voltio de la tensión indicada, en
el alcance “U“, corresponde a una tensión de medida
de 10 V, 30 V o 100 V . Con la placa de medida de
tensión con distancia grande, el alcance de medida se
amplifica en el factor 10.
El aparato esta completamente protegido contra
sobretensión y descargas eléctricas.
3. Volumen de entrega
1 Medidor de campo eléctrico - Aparato básico
1 Placa de medida de tensión, Alcance de medida 1x
1 Placa de medida de tensión, Alcance de medida 10x
1 Placa de medida - Condensador, 250 cm 2
1 Placa de condensador, con mango, 250 cm 2
20 Discos distanciadores, de plexiglas, 1 mm
4. Technische Daten
Tensión de trabajo: ver el dorso del aparato
Tensión de salida: max. 10 V
Alcances de medida (1 V de tensión de salida
corresponde a):
100 V/cm, 300 V/cm, 1000 V/cm
10 V, 30 V, 100 V (con placa de
medida de tensión 1x)
100 V, 300 V, 1000 V (con placa
de medida de tensión 10x)
Resistencia de entrada:10 M
Ω
Dimensiones: aprox. 140 x 110 x 70 mm 3
Masa: aprox. 1 kg
El medidor de campo eléctrico U8533015-115 ha sido
diseñado para una tensión de red 115 V (±10 %),
U8533015-230 para 230 V (±10 %).
5. Accesorios recomendados
Multímetro analógico AM50 U17450
Accesorios para el medidor de campo eléctrico
U8533050
Barra de contacto U8497730
Resistencia 300 k
Ω U51013
6. Manejo
6.1 Advertencias generales
• En lo posible experimentar siempre con tensión
no peligrosa el contacto directo.
• Al usar fuentes de alimentación que entreguen
una tensión peligrosa al contacto directo, utilice
la resistencia (U51013) para hacer una limitación
de la corriente.
• En todas las mediciones conecte la barra de
contacto con el casquillo de masa del cilindro de
apantallamiento y tómela en la mano para que el
experimentador se encuentre al mismo potencial.
• Antes de cada serie de mediciones se debe
