3B SCIENTIFIC ® PHYSICS
1
Sensor de corriente elevada U11315
Instrucciones de uso
09/09 Hh
1. Aviso de seguridad
• Para evitar daños permanentes de la
resistenciaa de medición, es necesario observar
los valores límite de corriente y rendimiento
indicados a continuación.
• Con la corriente máxima de 20 A, no se debe
sobrepasar el tiempo máximo de medición de
15 s. A continuación, permitir que el equipo se
enfríe durante 10 minutos.
• Utilice cables de seguridad.
2. Descripción

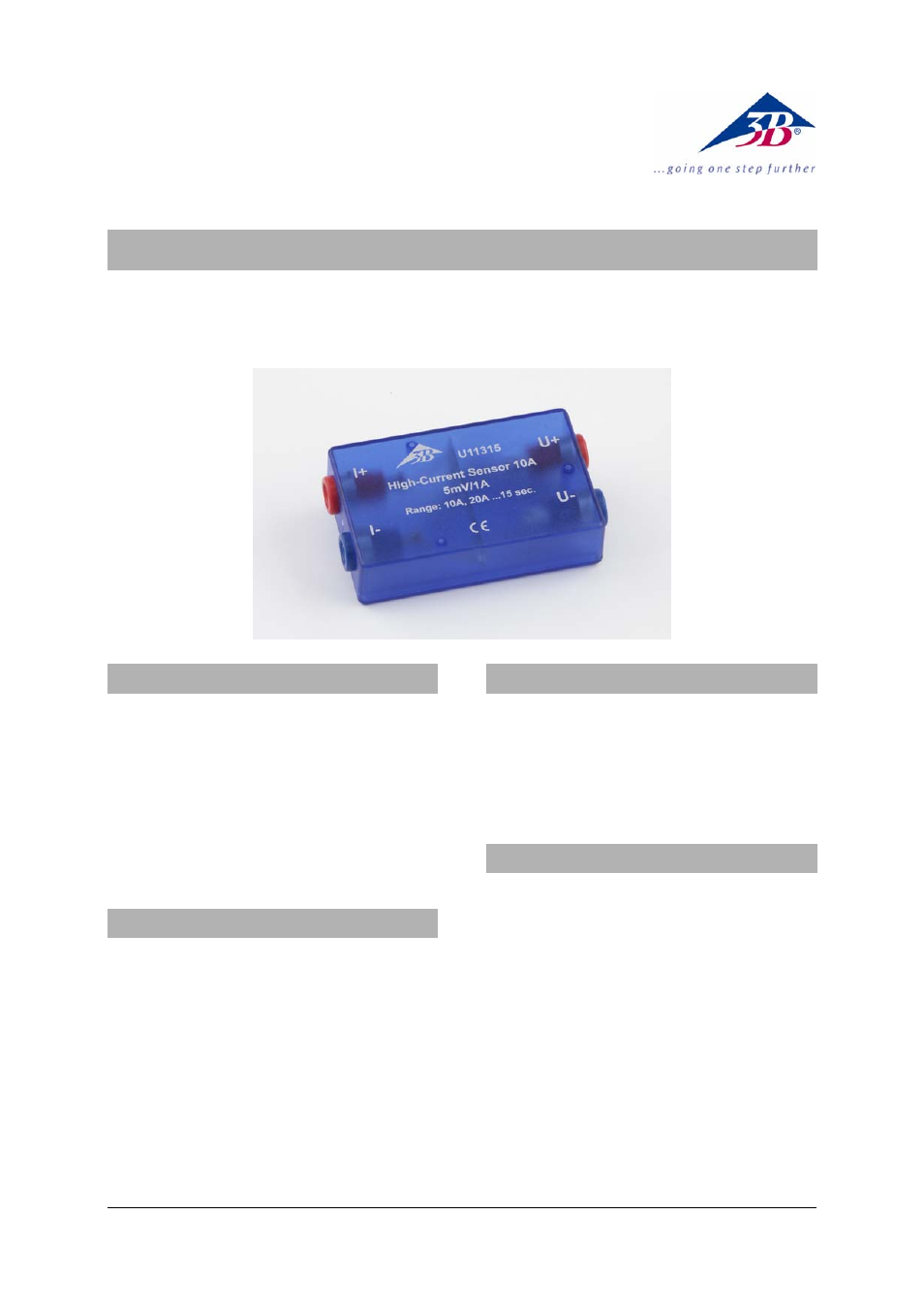

Caja sensora para medición de la corriente
eléctrica en circuitos de corriente alterna y
continua.
Procedimiento de medición por resistencia en
derivación (shunt).
Para conectar las entradas y salidas se usan cables
experimentales con conectores banana de 4 mm.
ATENCIÓN: ¡La interfaz no reconoce
automáticamente esta caja sensora!
2.1 Volumen de suministro
1 caja sensora
3. Datos técnicos
Rango de medición: 0 a ±10A
Corriente máx.: ±20A durante 15s
Tipo de sensor: resistencia shunt
5 m
Ω / 2 W
Precisión: <1 %
4. Servicio
• Conectar el ramal de corriente continua,
observando la polaridad correcta, a los
enchufes I+ y I-; ¡para una medición de
corriente alterna, la polaridad no desempeña
ningún papel!
• Realizar una conexión de cables de polaridad
correcta desde los clavijeros U+ y U- hacia los
enchufes U
A
in o U
B
in de la interfaz 3B NETlog TM .
