3B SCIENTIFIC ® PHYSICS
1

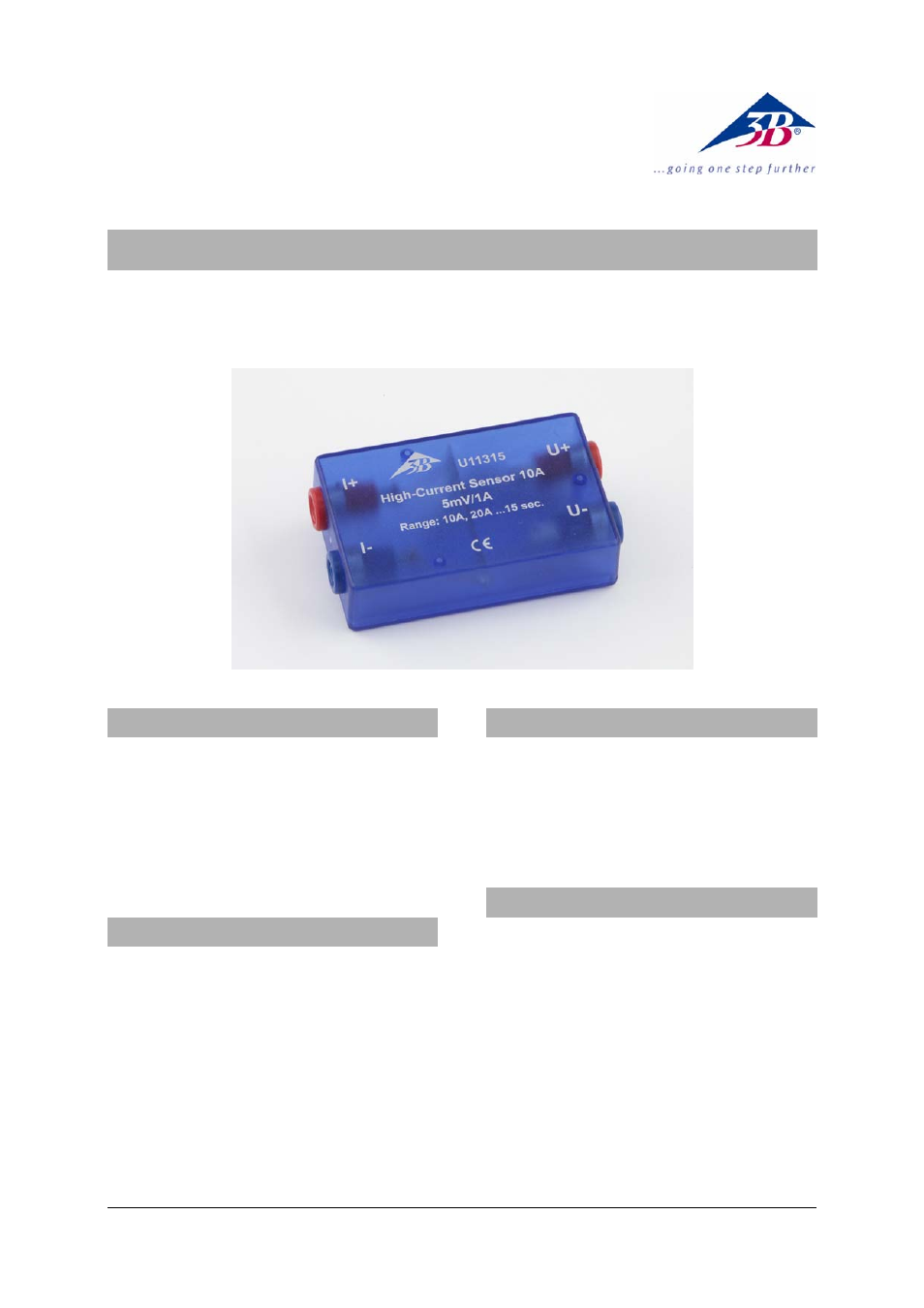

Sensor de alta corrente U11315
Instruções para o uso
09/09 Hh
1. Indicações de segurança
• Para evitar danos na resistência de medição,
respeitar os limites de desempenho descritos
mais abaixo.
• Não ultrapassar a duração de medição máxima
de 15 s com corrente de 20 A. Logo, deixar
esfriar durante 10 min.
• Utilizar cabos de segurança.
2. Descrição
Sensorbox (caixa de sensor) para a medição de
corrente elétrica em circuitos de corrente contínua
e alternada.
Método de medição por resistência shunt.
Para a conexão das entradas e saídas são utilizados
cabos para experiências com conectores de pino de
4 mm.
ATENÇÃO: esta sensorbox nгo й automaticamente
reconhecida pela interface!
2.1 Fornecimento
1 sensorbox
3. Dados técnicos
Faixa de medição: 0 a ±10 A
Corrente máx.: ±20 A por 15 s
Tipo de sensor: resistência shunt
5 m
Ω / 2 W
Precisão: <1 %
4. Utilização
• Conectar a corrente (contínua) nos conectores
I+ e I- com a polaridade correta; no caso de
medição de corrente alternada a polaridade é
irrelevante!
• Estabelecer uma conexão por cabo nos
conectores U+ U- de a polaridade correta com
os conectores U
A
in ou U
B
in da interface 3B
NETlog TM .
