5. Exemple d'expérience
5.1 Mesure du champ magnétique d'une bobine
traversée par du courant
Appareils requis :
1 interface 3B NETlog TM U11300
1 capteur de courant fort U11315
1 capteur de champ magnétique U11360
1 bobine inductrice U12252
1 alimentation CC 16 V/20 A U117361
5 câble d'expérimentation de U13802
• Montez l'expérience comme le montre la fig. 1.
Pour obtenir un champ magnétique mesurable, la
bobine inductrice doit être traversée par un cou-
rant jusqu'à 10 A. Le capteur de courant fort four-
nit une tension de 50 mV à 10 A proportionnelle au
courant. La gamme de mesure choisie s'élève à
200 mV à l'entrée de tension utilisée de l'interface.
• Branchez le capteur du champ magnétique à
l'interface.
• Approchez le courant dans la bobine inductrice
de 0 à 10 A en pas de 0,5 A et saisissez la densi-
té correspondante du flux (fig. 2).

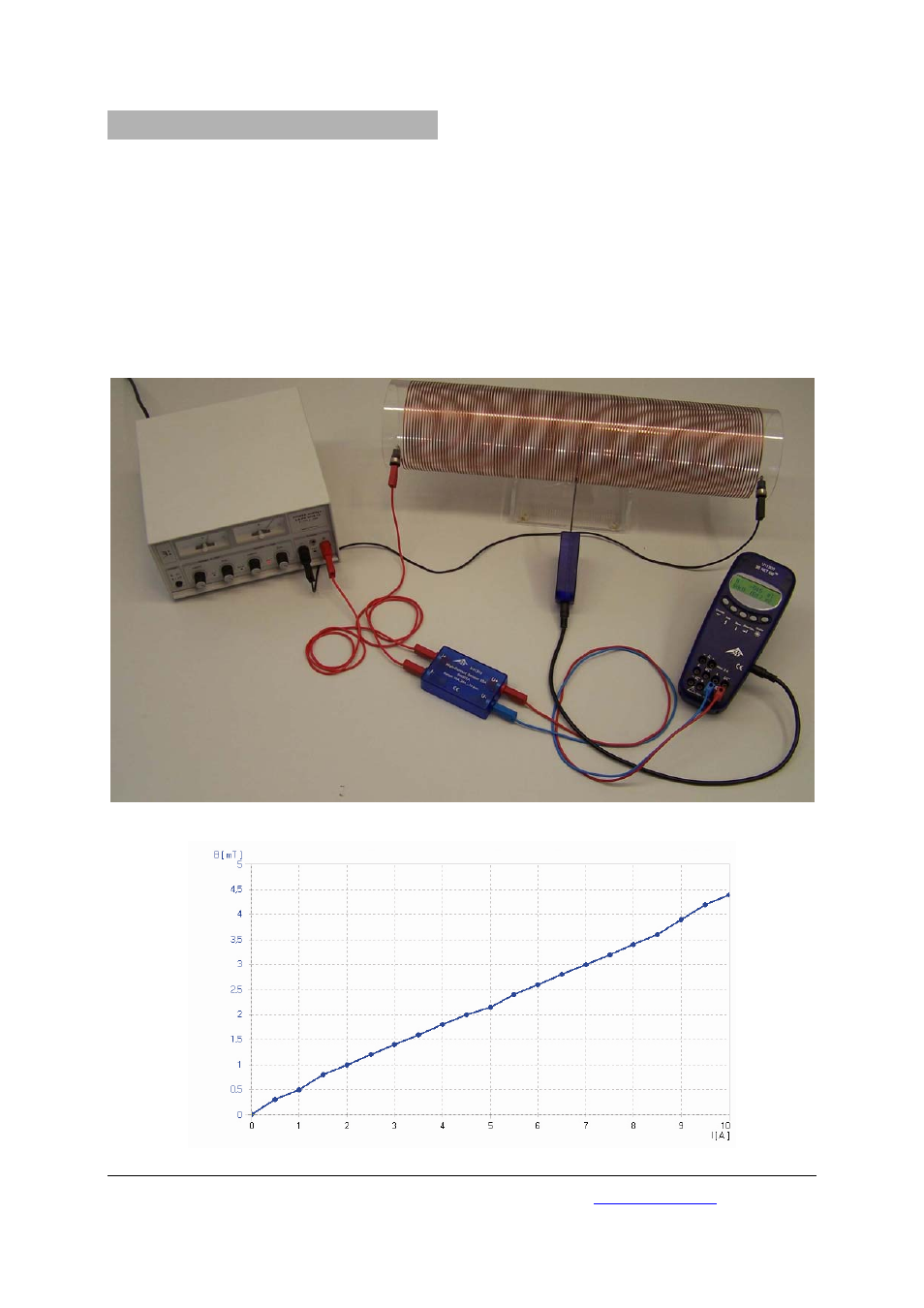

Fig. 1 Mesure du champ magnétique d'une bobine traversée par du courant
Fig. 2 Champ magnétique en fonction du courant
