5. Versuchsbeispiel

5.1 Messung des Magnetfeldes einer strom-

durchflossenen Spule

Benötigte Geräte:

1 3B

NETlog

TM

-Interface U11300

1 Hochstromsensor

U11315

1 Magnetfeldsensor

U11360

1 Feldspule

U12252

1

DC-Netzgerät 16 V / 20 A

U117361

5 Experimentierkabel

aus

U13802

Versuchsaufbau gemäß Fig. 1.

Zum Aufbau eines messbaren Magnetfeldes muss
ein Strom bis 10 A in der Feldspule fließen. Der
Hochstromsensor liefert eine zum Strom proporti-
onale Spannung von 50 mV bei 10 A. Der gewählte
Messbereich beträgt 200 mV am verwendeten
Spannungseingang des Interfaces.

Magnetfeldsensor am Interface anschließen.

Den Strom in der Feldspule von 0 bis 10 A mit
einer Schrittweite von 0,5 A erhähen und die
zugehörige Flussdichte erfassen (Fig. 2).

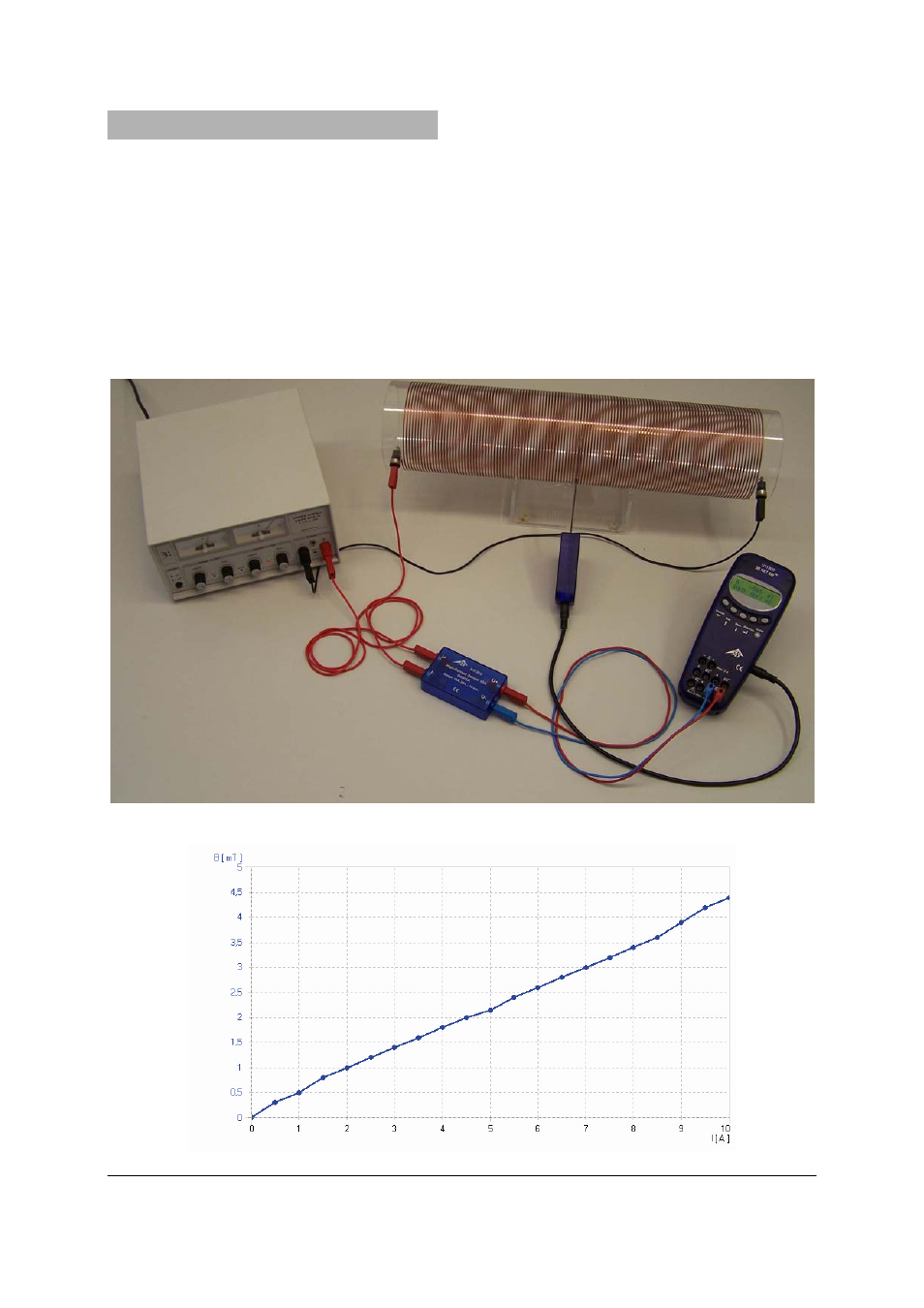

Fig. 1 Messung des Magnetfeldes einer stromdurchflossenen Spule

Fig. 2 Magnetfeld in Abhängigkeit des Stroms
