5. Ejemplo de experimento
5.1 Medición del campo magnético de una
bobina por la que fluye una corriente
Equipo requerido:
1 interfaz
3B
NETlog
TM
U11300
1
sensor de corriente elevada
U11315
1
sensor de campo magnético
U11360
1
bobina de campo
U12252
1
fuente de alimentación CC 16 V/20 A U117361
5
cables experimentales de
U13802
•
Montaje del experimento según la fig. 1.
Para generar un campo magnético mensurable,
debe fluir una corriente de hasta 10 A a través de la
bobina de campo. El sensor de corriente elevada
suministra una tensión proporcional a la corriente
de 50 mV con 10 A. El rango de medición escogido
asciende a 200 mV en la entrada de tensión de la
interfaz.
•
Conectar el sensor de campo magnético a la
interfaz.
•
Elevar la corriente en la bobina de campo de 0
hasta 10 A, en pasos de 0,5 A, y detectar la
correspondiente densidad de flujo (fig. 2).

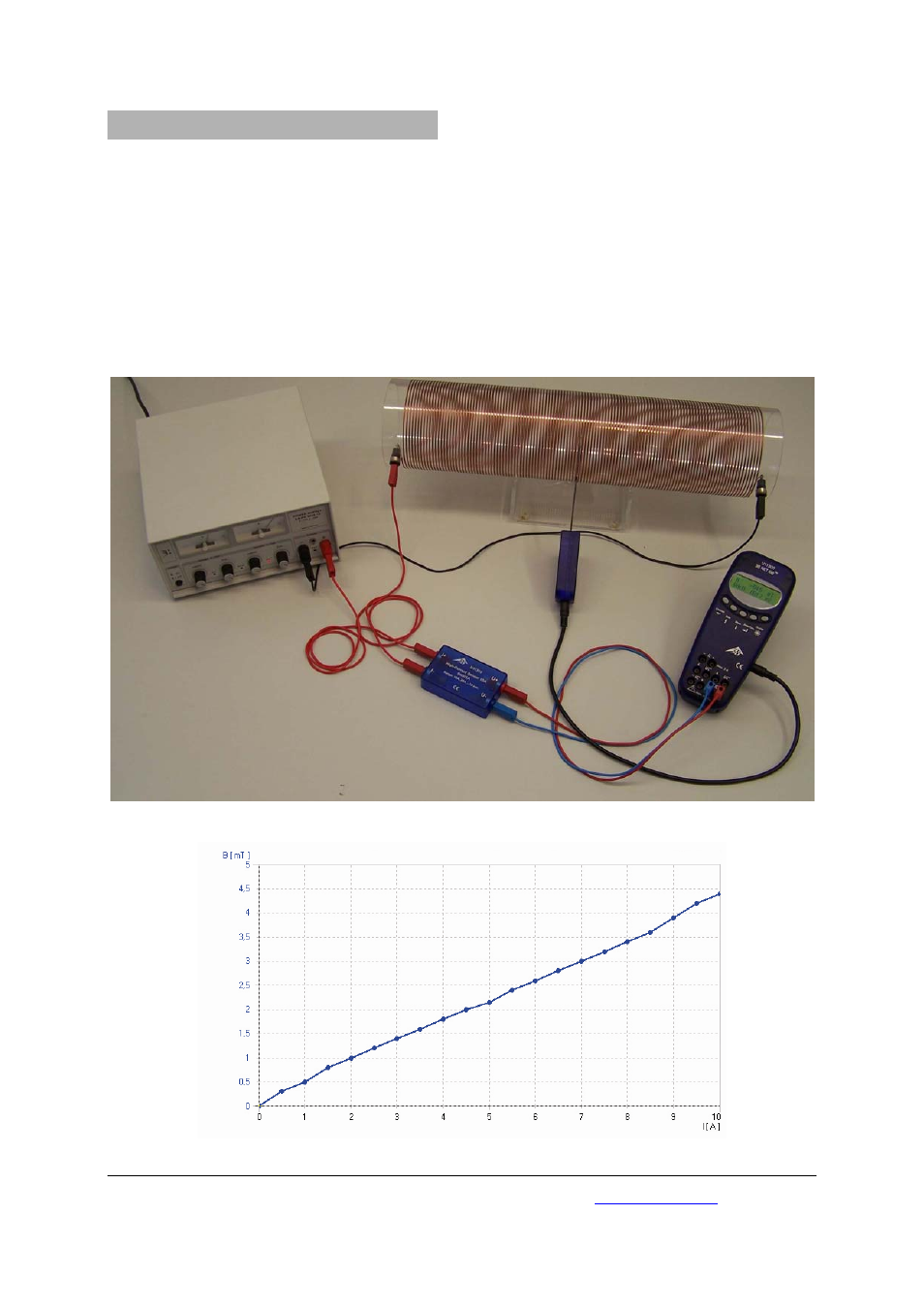

Fig. 1 Medición del campo magnético en una bobina por la que fluye una corriente
Fig. 2 Campo magnético en función de la corriente
