3B SCIENTIFIC ® PHYSICS
1

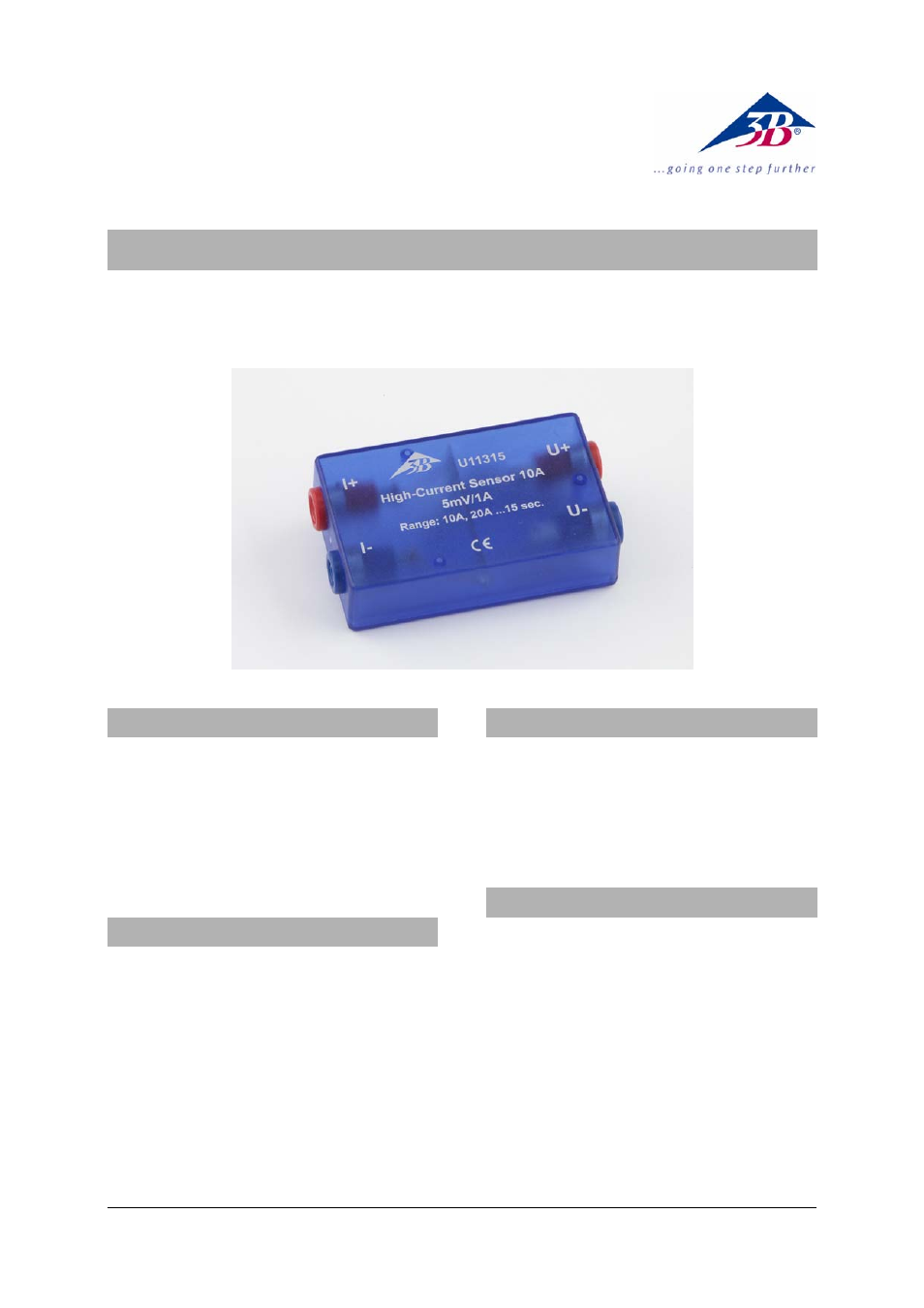

Capteur de courant fort U11315
Instructions d’utilisation
09/09 Hh
1. Consignes de sécurité
• Pour éviter d'endommager la résistance de
mesure, respecter les valeurs limites de cou-
rant et de puissance indiquées ci-dessous.
• En présence d'un courant maximal de 20 A, ne
pas dépasser la durée de mesure maximale de
15 s. Puis laisser refroidir pendant dix minutes.
• Utiliser des câbles de sécurité.
2. Description
Boîte à capteur pour la mesure du courant électri-
que dans des circuits continus et alternatifs.
Procédé de mesure à résistance secondaire (shunt).
Pour relier les entrées et les sorties, on utilise des
câbles d'expérimentation avec des fiches banane
de 4 mm.
ATTENTION : cette boîte de capteur n'est pas re-
connue automatiquement par l'interface !
2.1 Matériel fourni
1 Boîte de capteur
3. Caractéristiques techniques
Plage de mesure : 0 à ± 10 A
Courant max. : ±20 A pendant 15 s
Type de capteur : résistance shunt
5 m
Ω / 2 W
Précision : <1 %
4. Manipulation
• Aux douilles I+ et I-, reliez la voie de courant
(continu) en veillant à la bonne polarité ; pour
la mesure de courant alternatif, la polarité n'a
aucune importance !
• Aux douilles U+ et U-, établissez une liaison
par câble (attention à la polarité !) avec les
douilles U
A
in ou U
B
in de l'interface 3B NETlog TM .
