5. Exemplo de experiência
5.1 Medição do campo magnético de uma
bobina eletrificada
Aparelhos requeridos:
1 interface 3B NETlog TM U11300
1 sensor alta corrente U11315
1 sensor campo magnético U11360
1 bobina de campo U12252
1 fonte de alimentação DC 16 V/20 A U117361
5 cabo para experiências de U13802
• Montagem da experiência conforme fig. 1.
Para a montagem de um campo magnético
mensurável é necessário aplicar uma corrente de
até 10 A na bobina de campo. O sensor de alta
corrente fornece uma tensão proporcional à
corrente de 50 mV a 10 A. A faixa de medição
selecionada é de 200 mV na entrada de tensão
utilizada na interface.
• Conectar o sensor de campo magnético com a
interface.
• Elevar progressivamente a corrente na bobina
de campo de 0 bis 10 A a passos de 0,5 A e
registrar a densidade de fluxo correspondente
(fig. 2).

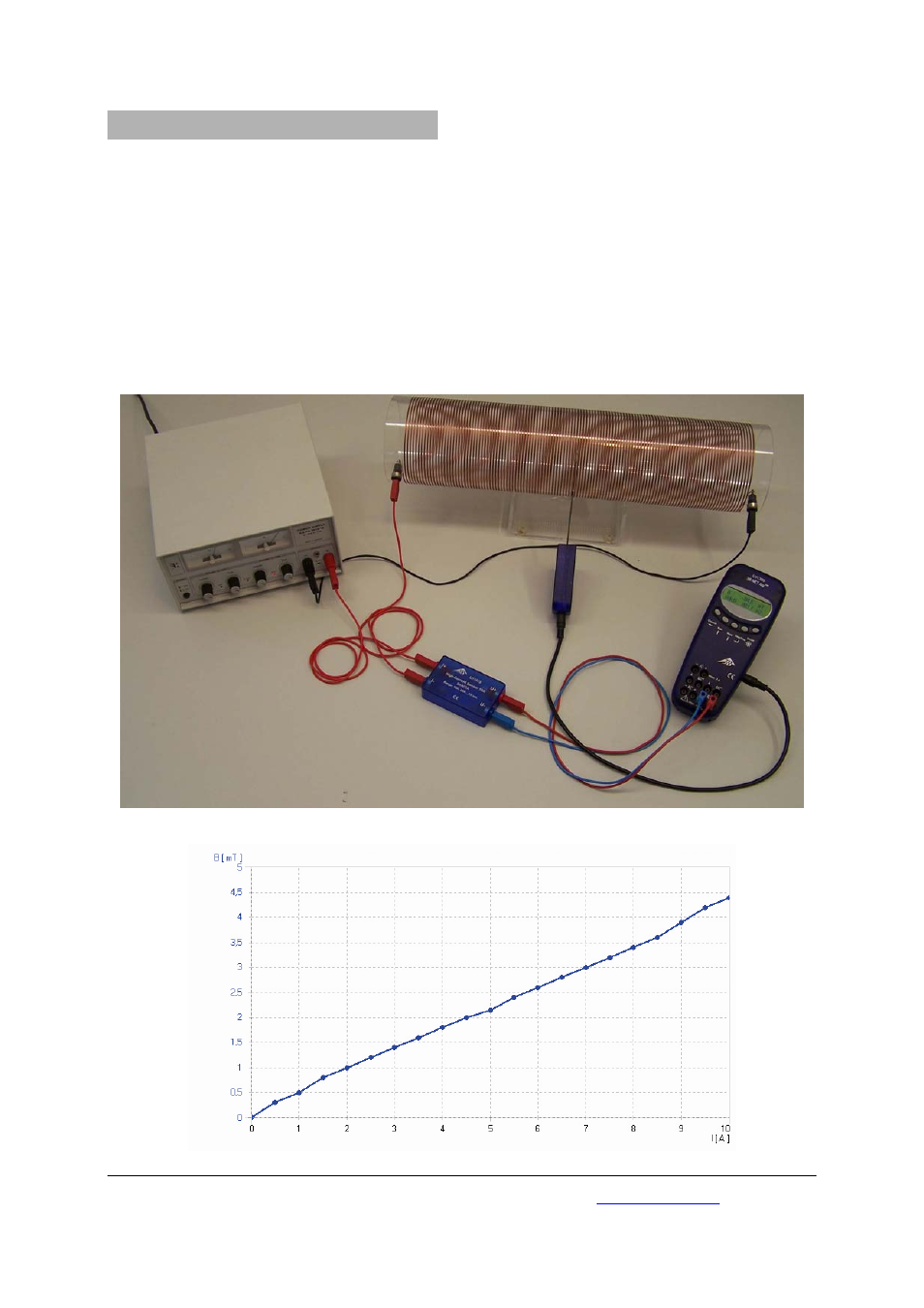

Fig. 1 Medição de campo magnético por meio de uma bobina eletrificada
Fig. 2 Campo magnético em função da corrente
