L’apparecchio per lo studio della pressione sul fondo dei
recipienti consente di eseguire la dimostrazione del pa-
radosso idrostatico e la misurazione quantitativa della
pressione sul fondo dei recipienti in base all’altezza della
colonna del liquido.
1. Norme di sicurezza
•••••
Utilizzare i recipienti di vetro con cautela.
•••••
Non sottoporre i recipienti di vetro a sollecitazioni
meccaniche. Pericolo di rottura.
•••••
Utilizzare solo i liquidi di prova che non attaccano la
membrana in gomma e gli anelli di tenuta. Si consi-
glia l’utilizzo di acqua colorata.
2. Descrizione, caratteristiche tecniche
Il sistema dell’apparecchio per lo studio della pressione
sul fondo dei recipienti è composto da una piastra di
base in metallo a destra della quale è applicato un sup-
porto per un raccordo in vetro acrilico
8 (con anelli di
tenuta 7 e membrana in gomma 6 ) per il montaggio
dei recipienti di vetro bm . Il liquido all’interno del reci-
piente di vetro esercita una forza sulla membrana in gom-
ma. La trasmissione della forza avviene tramite un pisto-
ne
5 dalla membrana al braccio corto di una leva a due
bracci 3 . Sulla scala regolabile in altezza 2 la forza
viene visualizzata ingrandita. La forza che agisce sul brac-
cio di leva corto può essere bilanciata mediante un peso
a fessura
4 mobile posto sul braccio di leva lungo. Per

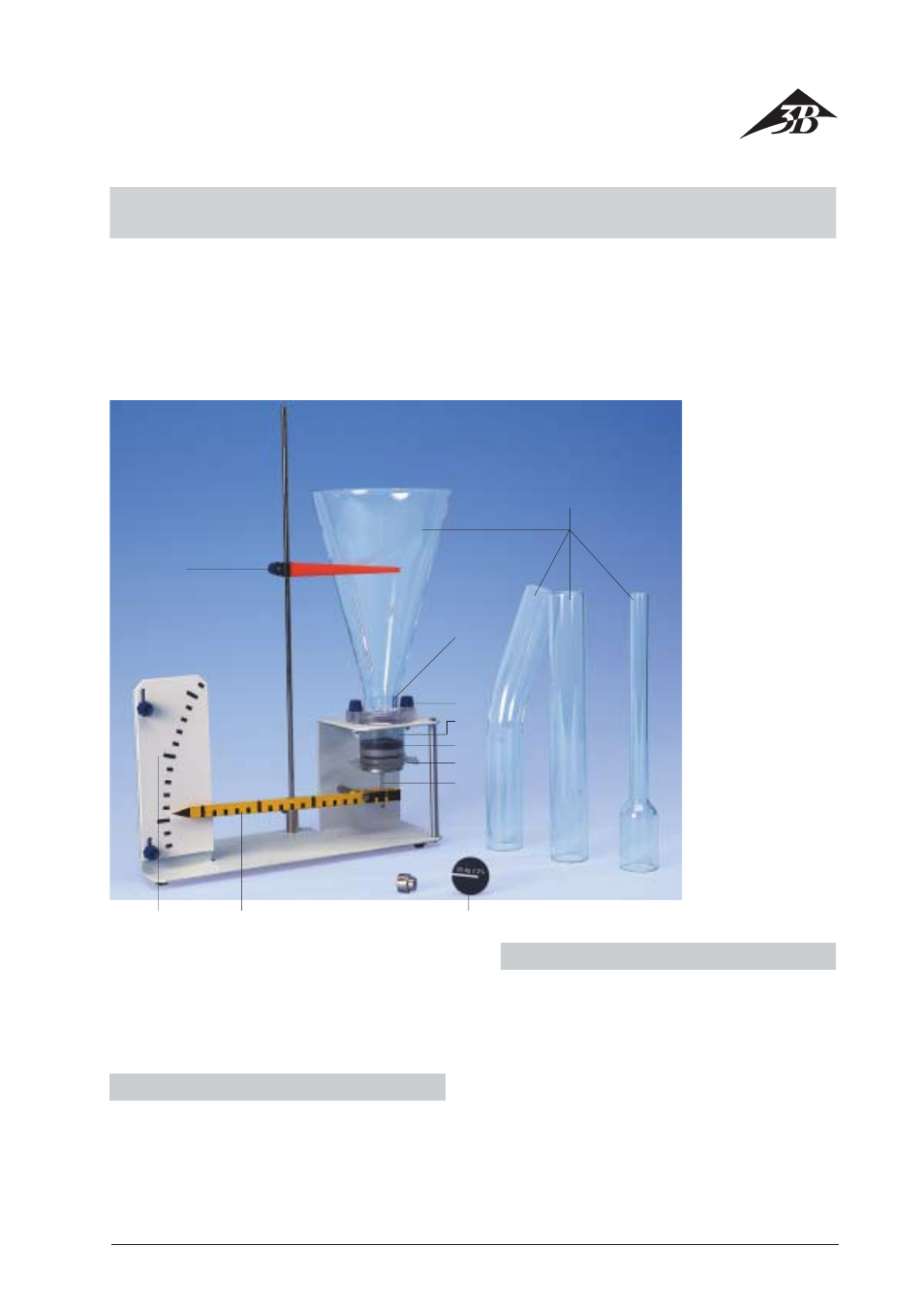

1 Indicatore di livello
2 Scala
3 Leva a due bracci con scala
4 Peso a fessura
5 Pistone per la trasmissione
della forza
6 Membrana in gomma
7 Anelli di tenuta
8 Raccordo in vetro acrilico
9 Viti di fissaggio per attacco
bl Tubo di scarico sul lato
posteriore
bm Recipienti di vetro
2 3 4
1
5
6
7
8
9
bl
bm
