wirkt. Vier verschieden geformte Glasgefäße bm mit glei-
cher Grundfläche und Höhe stehen für Versuche zur Ver-
fügung. Mittels eines Pegelanzeigers
1 lässt sich die
Füllhöhe der Glasgefäße markieren. Ein Ablaufrohr bl
an der Rückseite des Acrylglasstutzens ermöglicht den
Anschluss eines Schlauchs zum Ablassen der Flüssigkeit.
Höhe der Gefäßaufsätze:
220 mm
Durchmesser der Bodenfläche: 22 mm
Gesamthöhe: 350 mm
Grundplattenfläche: 260 mm x 100 mm
Längen der Hebelarme: 20 mm, 175 mm
Ablaufrohr: 8 mm Ø
Masse Schlitzgewicht: 20,4 g
Masse: 0,8 kg
3. Bedienung
•
Bodendruckapparat erhöht aufstellen, so dass die
Flüssigkeit über einen Schlauch am Ablaufrohr mit
einem Bechergefäß aufgefangen werden kann.
•
Gleichgewichtstand des unbelasteten Hebels (ohne
Schlitzgewicht) auf der verschiebbaren Skala markie-
ren.
•
Glasgefäß so in den Bodendruckapparat einsetzen,
dass das Ablaufrohr verschlossen ist.
•
Versuchsflüssigkeit in das Glasgefäß einfüllen und mit
dem Pegelanzeiger Füllhöhe markieren.
•
Hebel mittels des Schlitzgewichts wieder ins Gleich-
gewicht bringen.
•

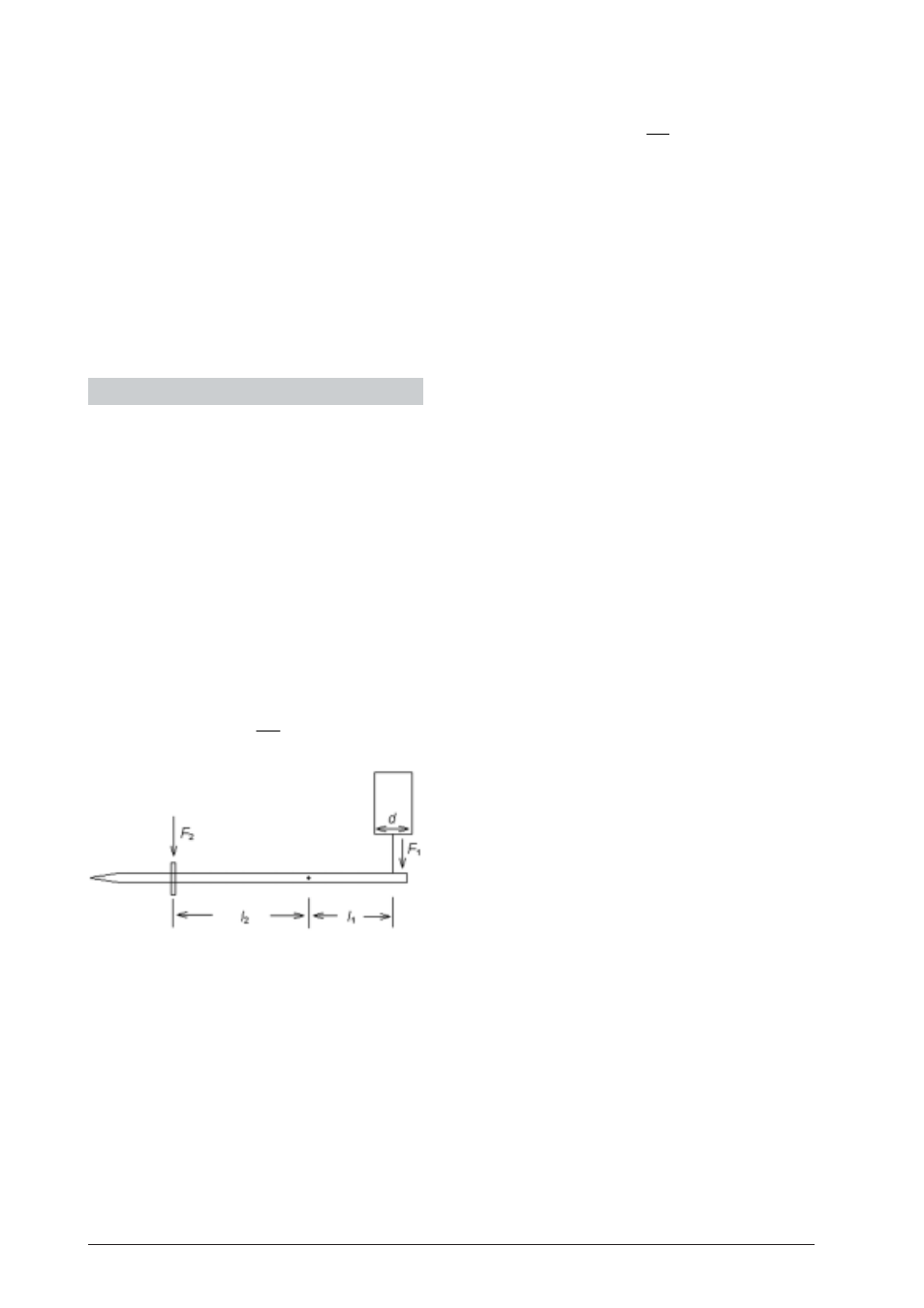

Zur Bestimmung des Bodendrucks zuerst die Kraft F
1
,
die die Flüssigkeitssäule auf die Membran ausübt aus
den Hebelarmlängen l
1
und l
2
sowie der vom Schlitz-
gewicht ausgeübten Kraft F
2
berechnen.
I F
F
I
= 2 2
1
1
•
Der Bodendruck ergibt sich aus
F
P
r
=
π
1
2
wobei r der Radius der wirksamen Bodenfläche des
Aufsatzgefäßes ist. (Mit Messschieber Durchmesser
d = 2r ermitteln.)
•
Glasaufsatz so weit anheben, dass die Versuchsflüs-
sigkeit über das Ablaufrohr in einem Becherglas auf-
gefangen werden kann.
•
Gerät gut abtrocknen, um Verschmutzung durch Flüs-
sigkeitsrückstände zu vermeiden.
3.1 Austauschen der Gummimembran und der
Dichtungen
•
Zum Austausch der Gummimembran Schrauben 9
lösen und Acrylglasstutzen 8 nach oben heraus-
nehmen.
•
Den unteren Teil, Membranhalter, abschrauben und
den Kunststoffring und die defekte Membran entfer-
nen.
•
Neue Membran mit Kunststoffring befestigen. Dabei
ist darauf zu achten, dass die Membran leicht durch-
hängt. Eine zu straff gespannte Membran verfälscht
die Versuchsergebnisse.
•
Acrylglasstutzen wieder im Gerät festschrauben.
Wenn bei ordnungsgemäß aufgesetzten Glasgefäßen Flüs-
sigkeit ausläuft, muss die Dichtung ausgewechselt wer-
den.
•
Dazu Acrylglasstutzen 8 herausnehmen und unte-
ren Teil, Membranhalter, abschrauben.
•
Lippen der Dichtungen ergreifen und herausziehen.
•
Neue Dichtungsringe fest in die Nut drücken.
