Manual de instruções
08/05 ALF

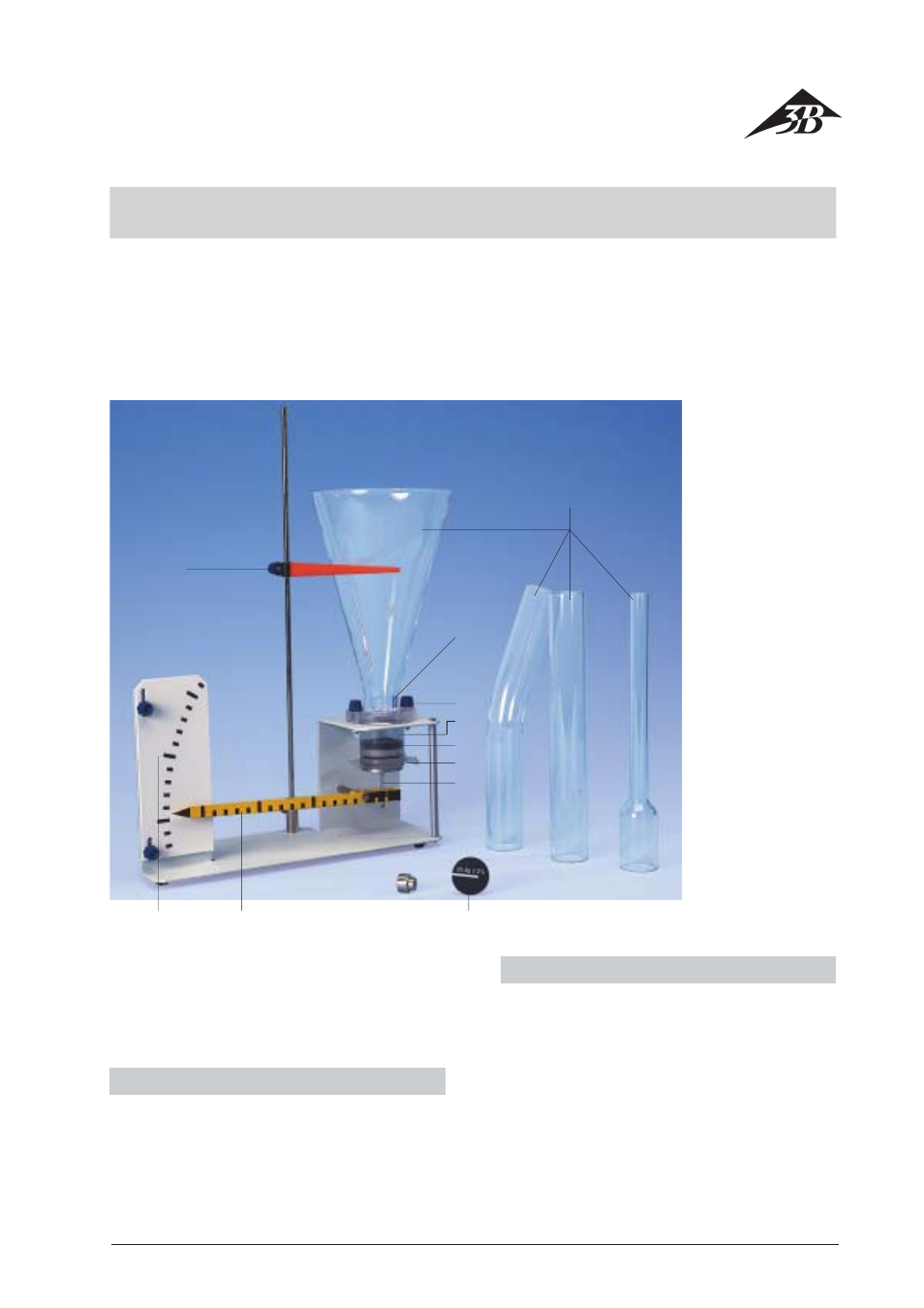

Aparelho para medir a pressão sobre o solo U15070
1 Indicador de nível
2 Escala
3 Alavanca de dois braços
com escala
4 Peso com fenda
5 Pistão para a transmissão de
força
6 Membrana de borracha
7 Juntas em anel
8 Tubo de junção de acrílico
9 Parafusos de fixação para o
tubo de recepção
bl Tubo de evacuação na parte
posterior
bm Vasos de vidro
2 3 4
1
5
6
7
8
9
bl
bm
O aparelho de Pascal serve para a demonstração do pa-
radoxo hidrostático e para medições quantitativas da
pressão sobre a superfície de fundo em relação à altura
da coluna de líquido.
1. Indicações de segurança
•
Instalar os vasos de vidro com cuidado.
•
Não submeter os vasos de vidro a qualquer tipo de
esforço mecânico. Risco de que quebrem.
•
Só utilizar líquidos experimentais que não afetem a
membrana de borracha e as juntas em anel. É reco-
mendável a utilização de água tingida.
2. Descrição, dados técnicos
O sistema de aparelhos que formam o aparelho de Pas-
cal consiste numa base de metal, na parte direita da qual
encontra-se um suporte para um tubo de junção de acrí-
lico
8 com juntas em anel 7 e uma membrana de
borracha 6 para a recepção dos vasos de vidro bm . O
líquido no vaso de vidro exerce uma força sobre a mem-
brana de borracha. A transmissão de força ocorre através
de um pistão
5 a partir da membrana sobre o braço
curto de uma alavanca de dois braços 3 . A força é
representada de modo ampliado na escala ajustável na
altura
2 . Com um peso com fenda móvel sobre o braço
mais longo 4 pode-se compensar a força exercida so-
