bre o braço curto da alavanca. Quatro vasos de vidro de
formas diferentes
bm com a mesma superfície de base e
a mesma altura estão disponíveis para as experiências.
Por meio de um indicador de nível
1 pode-se marcar o
nível de preenchimento dos vasos. Um tubo de evacua-
ção
bl no lado posterior do tubo de junção de acrílico
permite a conexão de uma mangueira para a evacuação
do líquido.
Altura dos vasos:
220 mm
Diâmetro da
superfície dos fundos:
22 mm
Altura total: 350 mm
Superfície da base: 260 mm x 100 mm
Comprimento dos
braços de alavanca:
20 mm, 175 mm
Tubo de evacuação: 8 mm Ø
Massa do peso de fenda: 20,4 g
Massa: 0,8 kg
3. Utilização
•
Instalar o aparelho de Pascal em situação elevada, de
modo que o líquido possa descer pela mangueira no
tubo de evacuação, e assim ser recuperada num reci-
piente.
•
Marcar na escala móvel o ponto de equilíbrio do bra-
ço de alavanca livre (sem o peso de fenda).
•
Instalar o vaso de vidro no aparelho de Pascal de
modo que o tubo de evacuação se encontre fechado.
•
Verter o líquido experimental no vaso de vidro e
marcar o nível de preenchimento com indicador de
nível.
•
Levar a alavanca novamente ao ponto de equilíbrio
por meio do peso de fenda.
•

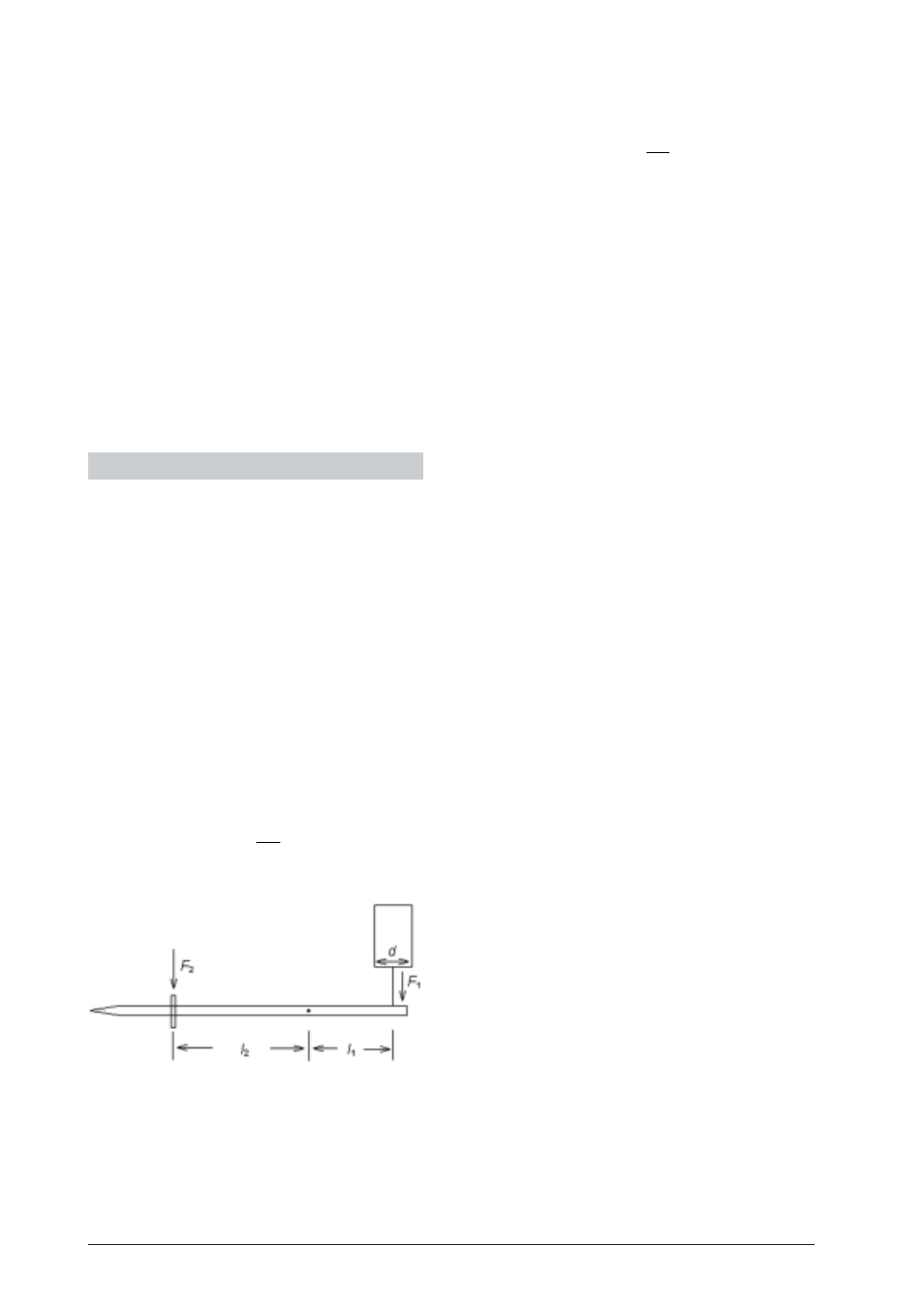

Para determinar a pressão sobre a superfície de fun-
do, primeiro, calcular a força F
1
que a coluna de líqui-
do exerce sobre a membrana a partir dos compri-
mentos de braço de alavanca l
1
e l
2
, assim a força F
2
exercida pelo peso de fenda.
I F
F
I
= 2 2
1
1
•
A pressão sobre a superfície de fundo resulta de
F
P
r
=
π
1
2
sendo r, o rádio da superfície de fundo efetiva do
vaso. (determinar o diâmetro d = 2r com um calibra-
dor).
•
Levantar o vaso de vidro até que o líquido experi-
mental possa ser recolhido num recipiente através
do tubo de evacuação.
•
Secar bem o aparelho, para evitar sujeira por restos
de líquido.
3.1 Troca da membrana de borracha e das juntas
•
Para trocar as membranas de borracha, soltar os pa-
rafusos
9 e retirar o tubo de acrílico 8 de junção
puxando para cima.
•
Desparafusar a parte inferior, o receptor da membra-
na, e retirar o anel de plástico e a membrana defeitu-
osos.
•
Fixar a nova membrana com o anel de plástico. Ao
fazê-lo, deve se prestar atenção para que a membra-
na esteja ligeiramente distendida. Uma membrana
muito tensa alteraria os resultados da experiência.
•
Aparafusar novamente o tubo de junção no apare-
lho.
Se ocorrer vazamento de líquido com um vaso de vidro
corretamente instalado, então, deve-se tocar a junta.
•
Para tal, retirar o tubo de junção de acrílico 8 e
desparafusar a parte de baixo, ou seja, o receptor da
membrana.
•
Pegar nas beiras das juntas e puxa-las para fora.
•
Empurrar as juntas em anel com firmeza para dentro
da entalha.
